在进行lcd 46a63维修时，首先需要明确设备的基本故障现象，通过系统化的排查流程定位问题根源，再根据具体故障类型采取针对性维修措施，以下从常见故障类型、维修工具准备、详细维修步骤及注意事项等方面展开说明，帮助维修人员高效完成操作。
故障类型与初步判断
lcd 46a63的故障通常表现为图像异常、声音问题、无法开机等三大类，需通过用户描述和初步检测缩小范围，图像全黑但伴音正常，可能是背光驱动电路故障；图像有横纹干扰且伴音杂音，则 suspect 信号处理板问题，以下是常见故障现象与可能原因的对应关系：
| 故障现象 | 可能原因 | 优先排查方向 |
|---|---|---|
| 无图像、无声音 | 电源板故障、主板供电异常 | 测量电源输出电压、检查保险管 |
| 图像暗淡、背光不亮 | 背光驱动电路、LED灯条损坏 | 用万用表检测背光电压、观察灯条是否发黑 |
| 图像花屏、色彩失真 | 主板信号处理故障、排线松动 | 检查LVDS排线、重新插拔主板连接器 |
| 无法开机、指示灯不亮 | 电源板输入电路、开关管损坏 | 检测AC输入电压、开关管是否击穿 |
维修工具与准备工作
维修前需准备以下工具：万用表（数字式）、示波器、电烙铁（30W以内）、吸锡器、螺丝刀套装（含十字和一字）、隔离变压器（防止漏电）、替换元件（如电源板滤波电容、主板驱动IC等），操作前务必断开电源，等待大容量电容（如电源板上的470μF/400V电容）充分放电，避免触电风险。
详细维修步骤

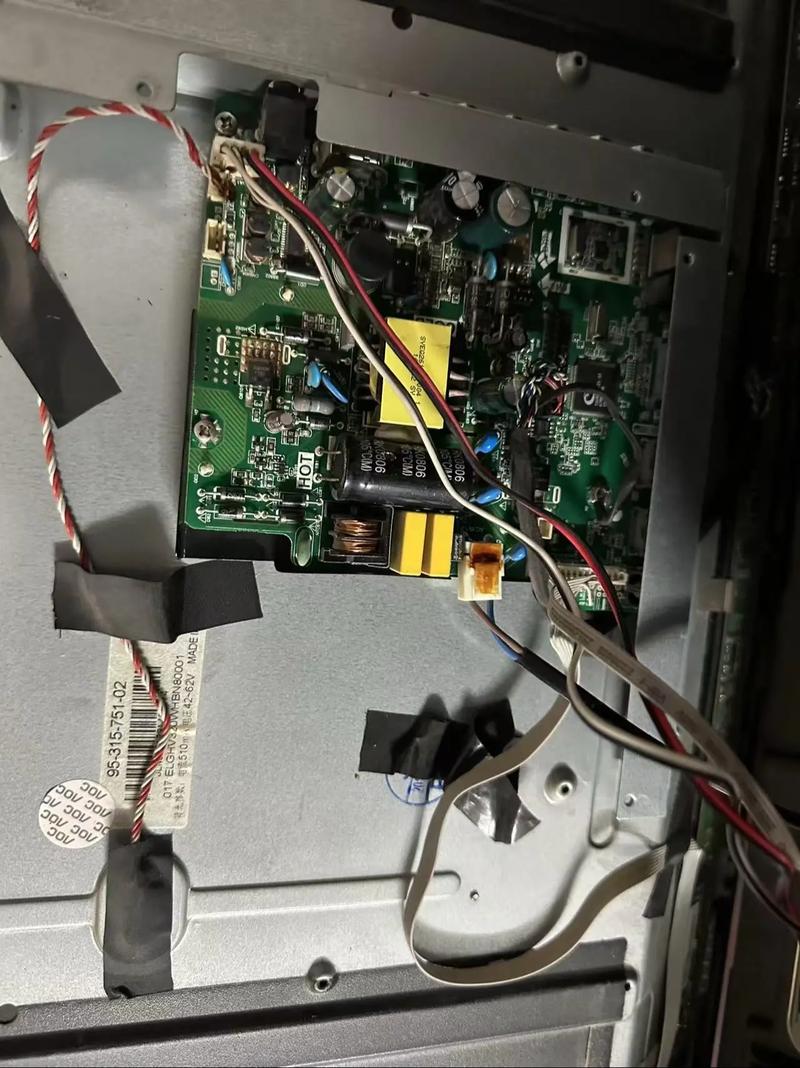

电源板维修
电源板故障是最常见的开机无电问题,首先拆机后观察电源板，检查保险管是否熔断，若保险管发黑，说明存在严重短路，需重点检测整流桥、开关管（如K2645）是否击穿，用万用表二极管档测量开关管D-S极间电阻，若接近0Ω，则需更换同型号开关管，若保险管熔断但无明显元件损坏，需检查PFC电路（如NCP1397芯片）及周边电阻、电容是否异常，修复后需测量电源板各组输出电压（如12V、5V、24V），确保与标注值误差不超过±5%。
背光电路维修
背光故障表现为图像暗或全黑,首先用万用表检测背光驱动板（常集成在电源板或单独一块小板）的输出端电压，正常工作时应有60-80V（根据LED数量变化），若无电压，需检查驱动IC（如OZ9938）的供电脚（如VCC）是否正常，以及PWM信号是否输入，若电压输出正常但背光不亮，需拆屏检查LED灯条，用万用表逐个测量LED正向压降（正常约3V），找出损坏的LED并更换，若灯条大面积损坏，建议更换整条灯条以避免维修后亮度不均。

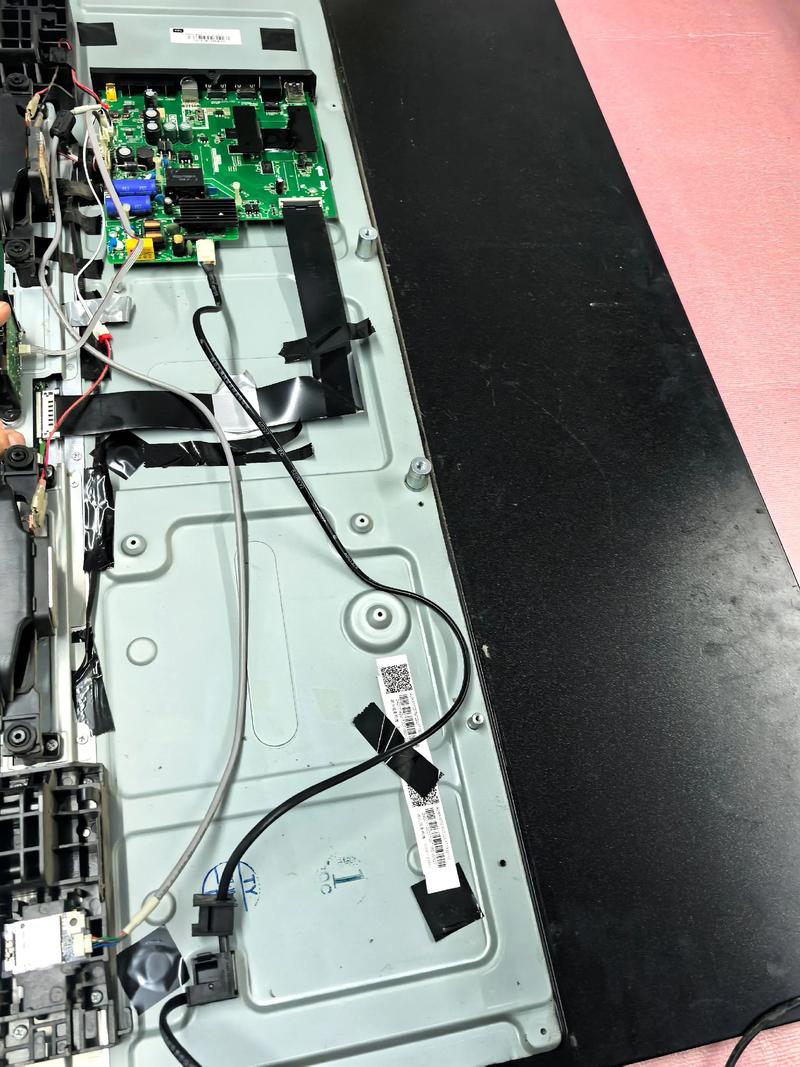

主板维修
主板故障多导致图像异常或功能失灵,对于花屏、色彩问题，优先检查LVDS排线是否松动或氧化，可拔下后用酒精棉片擦拭金手指再重新插接，若故障依旧，需测量主板上的主芯片（如MST721芯片组）供电是否稳定（如3.3V、1.8V），用示波器观察时钟信号（如27MHz晶振）波形是否正常，若芯片供电异常，检查电源管理IC（如AP6233）及周边电容是否失效；若时钟信号缺失，需更换晶振或谐振电容。

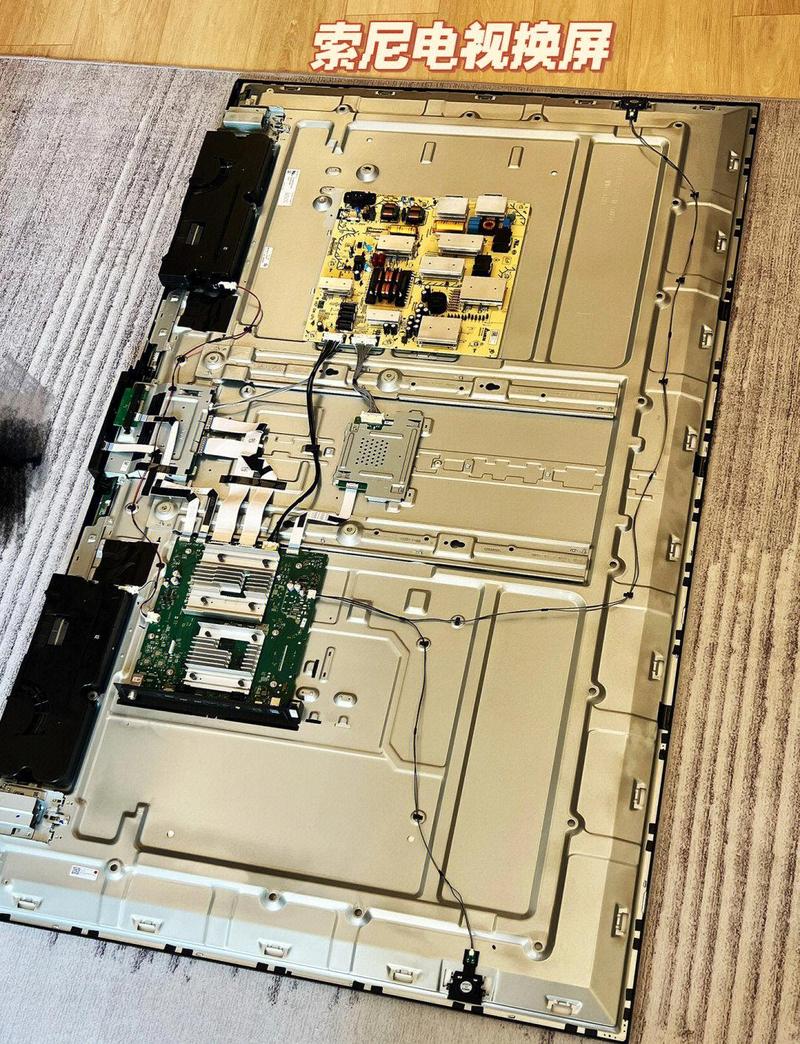

屏幕本身故障判断
若以上维修后问题依旧,可能是屏幕自身损坏，如液晶屏出现暗斑、亮点或显示区域缺失，此时需通过单独点亮测试（将屏幕与好的主板、电源板连接）确认，若屏幕损坏，由于更换液晶屏成本较高（通常占整机价格60%以上），建议评估维修价值，优先考虑更换整机。
维修注意事项
- 防静电操作：主板和驱动芯片对静电敏感，维修时需佩戴防静电手环，避免直接触碰芯片引脚。
- 焊接技巧：更换贴片元件时，烙铁温度控制在300℃以内，焊接时间不超过3秒，防止铜箔脱落。
- 安全防护：维修后需检查是否有异物（如螺丝、焊渣）遗留在机内，避免短路；恢复外壳前测试设备功能是否正常。
- 记录参数：维修前记录关键测试点电压，维修后对比验证，避免因参数偏差引发新故障。
相关问答FAQs
Q1：维修lcd 46a63时，如何快速判断是电源板还是主板故障？
A：可通过“交叉测试法”快速定位，首先断开主板与电源板的连接，仅给电源板通电，测量各组输出电压是否正常，若电压异常，则故障在电源板；若电压正常但连接主板后无输出，则可能是主板短路导致电源保护，此时需断开主板负载再测试电源板，若电源板正常，则重点排查主板供电电路和负载电路。
Q2：更换LED灯条后，背光亮度不均匀怎么办？
A：首先确认新灯条与原屏的功率、电压参数是否一致，部分屏幕需使用原厂灯条以保证电流均匀，若参数匹配但仍有亮度差异，可能是驱动板上的电流取样电阻（如0.1Ω贴片电阻）阻值漂移，需用万用表检测并更换，检查驱动IC的PWM信号占空比是否稳定，必要时调整反馈电路参数（如需专业设备支持，建议联系厂家技术指导）。
