下面我将从原因分析、诊断步骤和维修方法三个方面，为您提供一个详细、系统的排查和解决方案。

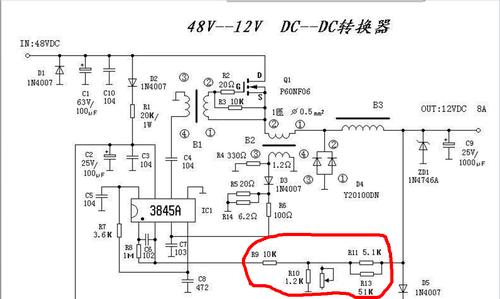

（图片来源网络，侵删）
问题现象与核心原因
现象： 给电源上电后，测量 UC3845 的 VCC (引脚 8) 电压，发现它远低于数据手册中规定的 16V 启动阈值，或者在 10V 左右徘徊,无法使芯片进入正常工作状态。
核心原因： UC3845 的工作分为两个阶段：
- 启动阶段： 靠外部的高压通过一个启动电阻给 VCC 电容充电，当 VCC 电压超过 16V 时，芯片内部电路被激活，开始输出 PWM 驱动脉冲。
- 工作阶段： 芯片一旦启动，会驱动变压器上的辅助绕组，为 VCC 提供持续的低压供电（通常在 12-15V），取代启动电阻,为芯片供电。
“启动电压低” 的根本问题在于：启动阶段的充电速度太慢，或者充电电压无法达到 16V，导致芯片“起不来”。
核心元器件与故障点分析
围绕启动回路，我们可以列出几个关键元器件,它们是故障的高发区：

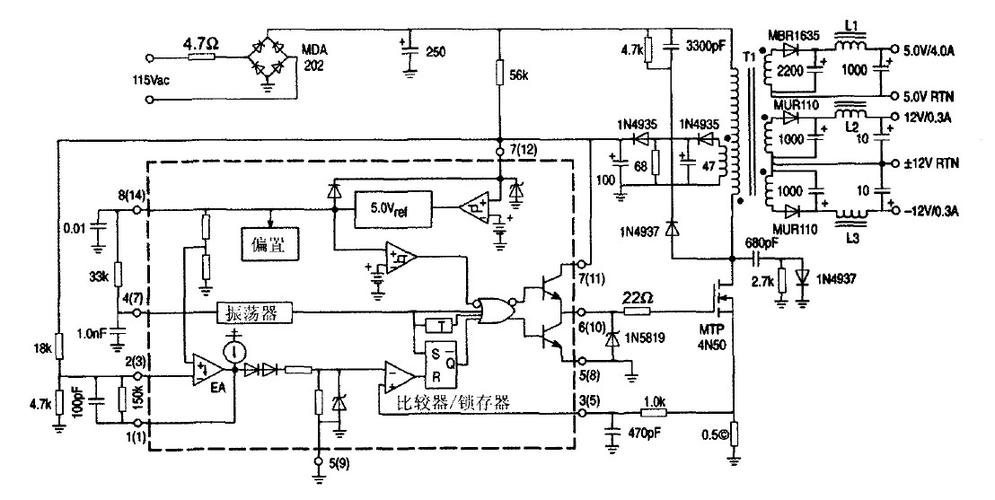

（图片来源网络，侵删）
| 元器件 | 作用 | 故障表现 | 如何检测 |
|---|---|---|---|
| 启动电阻 (Rstart) | 提供初始充电电流 | 阻值变大或开路，这是最常见的原因，电阻因老化、过压或过流而值变大，导致充电电流减小，VCC 电压上升缓慢，无法达到 16V。 | 断电测量：用万用表电阻档测量其阻值，与标称值对比，如果阻值远大于标称值或无穷大，则已损坏。 在路测量：如果断电测量不准，可以在路测量，但需注意并联电路的影响。 |
| VCC 滤波电容 (Cvcc) | 储存能量，稳定 VCC 电压 | 失效或容量下降，电容失效后，无法储存足够的电荷来维持 VCC 电压达到 16V，电解电容干涸、ESR 增大是常见问题。 | 外观检查：看电容是否鼓包、漏液。 万用表电容档测量：测量其容量，是否与标称值严重不符。 替换法：找一个好电容替换，观察是否解决问题。 |
| VCC 稳压二极管 (ZD1) | 保护 VCC 电压，防止过压 | 漏电，如果稳压管轻微漏电，它会持续将 VCC 电压“拉低”，导致电压无法达到 16V。 | 断电测量：用万用表二极管档或电阻档测量其正反向电阻，正常情况下，反向电阻应非常大（兆欧级），如果有一定阻值，说明已漏电。 替换法：直接更换一个好的同型号稳压管。 |
| 辅助绕组及整流滤波电路 | 为芯片提供工作阶段的供电 | 开路或短路，如果辅助绕组本身、其整流二极管或滤波电容有问题，会导致 VCC 在启动后无法得到持续供电，电压会迅速掉落，但这通常表现为启动后电压又掉下去，而不是“起不来”，如果辅助绕组对地短路，也会拉低启动电压。 | 目视检查：检查二极管是否炸裂。 在路测量：测量辅助绕组两端的对地电阻，是否有明显短路。 |
| UC3845 芯片本身 | PWM 控制核心 | 内部损坏，芯片内部 VCC 比较器或逻辑电路损坏，导致其无法识别或响应达到 16V 的电压。 | 替换法：这是最可靠的检测方法，在排除了外围所有元器件后，如果问题依旧，直接更换一块好的 UC3845 芯片。 |
系统性维修步骤与流程
建议按照以下步骤进行，由简到繁,效率最高。
第一步：安全准备
- 断电：确保电源已完全断电,并拔下插头。
- 放电：用大功率电阻（如 5W/1kΩ）对输入端的大容量滤波电容进行放电,防止残留高压电击。
- 隔离：使用隔离变压器进行维修,确保人身安全。
第二步：目视检查
仔细检查电路板,寻找：
- 启动电阻是否烧焦、变色。
- VCC 电容是否鼓包、漏液。
- 稳压二极管是否炸裂。
- UC3845 芯片是否有烧灼痕迹。
第三步：测量关键点电压（上电测试）
⚠️ 警告：此操作需非常小心，高压侧有危险！建议使用隔离变压器。
- 设置万用表：将万用表调至直流电压档，量程选择 20V 或 50V。
- 测量 VCC 电压：打开电源，用表笔测量 UC3845 的第 8 脚（VCC）和第 5 脚（GND）之间的电压。
- 如果电压为 0V：说明启动回路完全无电流,重点检查启动电阻是否开路。
- 如果电压在 1-15V 之间且不上升：这正是“启动电压低”的典型现象,继续下一步。
- 如果电压瞬间冲到 16V 以上，然后迅速掉到 0V 或很低：说明芯片启动了，但辅助供电回路有问题，重点检查辅助绕组、整流二极管和滤波电容。
第四步：关键元器件的检测（断电后）
根据上一步的测量结果,针对性检测：

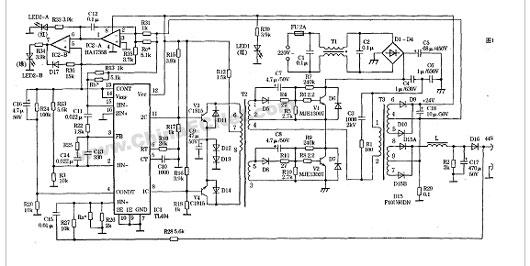

（图片来源网络，侵删）
-
检测启动电阻 (Rstart)：
- 断开启动电阻的一脚（或完全焊下）,用万用表精确测量其阻值。
- 对比标称值（如 100kΩ），如果误差超过 20%或无穷大,则必须更换。
-
检测 VCC 电容 (Cvcc)：
- 焊下电容，用万用表电容档测量其容量，如果容量远小于标称值（如标 47µF，实测小于 10µF）,则需更换。
- 如果没有电容档,可以找一个同规格的好电容替换试一下。
-
检测 VCC 稳压管 (ZD1)：
焊下稳压管，用万用表二极管档测量，正向应有 0.5-0.7V 的压降，反向应显示“OL”或无穷大，如果反向有阻值，说明漏电,更换。
第五步：替换法（最终手段）
如果以上步骤都检查过，元器件都正常,那么问题很可能出在芯片本身。
- 更换 UC3845：小心地将原芯片焊下，换上一块确认是好的芯片，注意芯片的方向,不要装反。
常见故障总结与速查表
| 故障现象 | 最可能的原因 | 检测方法 | 解决方案 |
|---|---|---|---|
| VCC 电压为 0V | 启动电阻开路 | 万用表电阻档测量启动电阻阻值。 | 更换启动电阻。 |
| VCC 电压在 10V 左右徘徊，无法达到 16V | 启动电阻阻值变大 VCC 电容失效 VCC 稳压管漏电 |
测量启动电阻阻值 测量/更换 VCC 电容 测量稳压管反向电阻 |
更换启动电阻 更换 VCC 电容 更换稳压管 |
| VCC 电压瞬间达到 16V，然后迅速掉落 | 辅助绕组供电回路故障 | 检查辅助绕组整流二极管、滤波电容。 | 更换损坏的二极管或电容。 |
| 外围元件均正常，VCC 电压仍低 | UC3845 芯片内部损坏 | 替换法，更换一块好的 UC3845。 | 更换 UC3845 芯片。 |
维修小贴士
- 先看后测：目视检查往往能发现最
