第一部分：安全第一！维修前的重要准备
在进行任何维修操作之前，请务必遵守以下安全准则,避免造成人身伤害或设备二次损坏：
（图片来源网络，侵删）
- 断开电源： 这是最重要的一步！务必拔掉电池插头,确保MCU完全断电。
- 释放静电： 人体静电可能损坏精密的电子元件，在接触电路板前，触摸一下金属物体（如暖气片）以释放静电。
- 使用工具： 准备合适的工具，如防静电手环、螺丝刀、万用表、电烙铁（如果需要）等。
- 拍照记录： 在拆卸螺丝、拔插线前，用手机拍照记录,方便后续安装。
- 工作环境： 在干净、光线充足、平整的桌面上进行操作。
第二部分：MCU故障的初步诊断
当平衡车出现问题时，首先不要直接怀疑MCU，因为很多问题是由其他部件引起的，MCU只是“大脑”，它依赖各种“感官”（传感器）和“执行器”（电机、驱动器）来工作。
常见现象：
- 通电无反应： 按下电源键，指示灯不亮,车没有任何反应。
- 通电后指示灯亮，但车轮不转，无法自平衡： 车有电,但无法站立。
- 通电后车轮疯狂抖动或转个不停： 车轮不受控制地高速旋转。
- 通电后，车身倾斜，无法自动扶正： 车身能通电,但无法保持直立姿态。
- 行驶中突然断电或失去动力： 正常行驶时突然停止。
诊断流程（由简到繁）：
-
检查电源：
（图片来源网络，侵删）- 电池电量： 电池是否完全没电了？用充电器充满电再试。
- 电池插头： 电池与主板的插头是否松动、氧化或接触不良？重新插拔并确保牢固。
- 保险丝： 电池线或主板上是否有保险丝烧毁？用万用表测量其通断。
-
检查按键和指示灯：
- 电源键： 是否损坏？可以尝试短接按键的两个焊点（如果熟悉操作）,看是否能开机。
- 指示灯： 指示灯的闪烁模式通常代表了故障代码（闪烁5下可能是某个传感器故障），查阅你的平衡车说明书,了解故障码含义。
-
检查连接线：
- 所有排线： 检查连接主板、电机、陀螺仪、踏板传感器等的所有排线是否插紧、有无松动、弯折或破损,这是最常见的故障点之一！
第三部分：MCU核心故障及解决方法
如果排除了以上简单问题,那么故障很可能出在MCU本身或其直接关联的传感器和电路上。
通电无任何反应 (电源指示灯不亮)
可能原因：
（图片来源网络，侵删）
- 主供电电路问题： 电池电压没有正确传输到MCU。
- MCU本身损坏： MCU芯片烧毁。
- 电源管理芯片损坏： 负责电压转换和分配的芯片故障。
排查与解决：
-

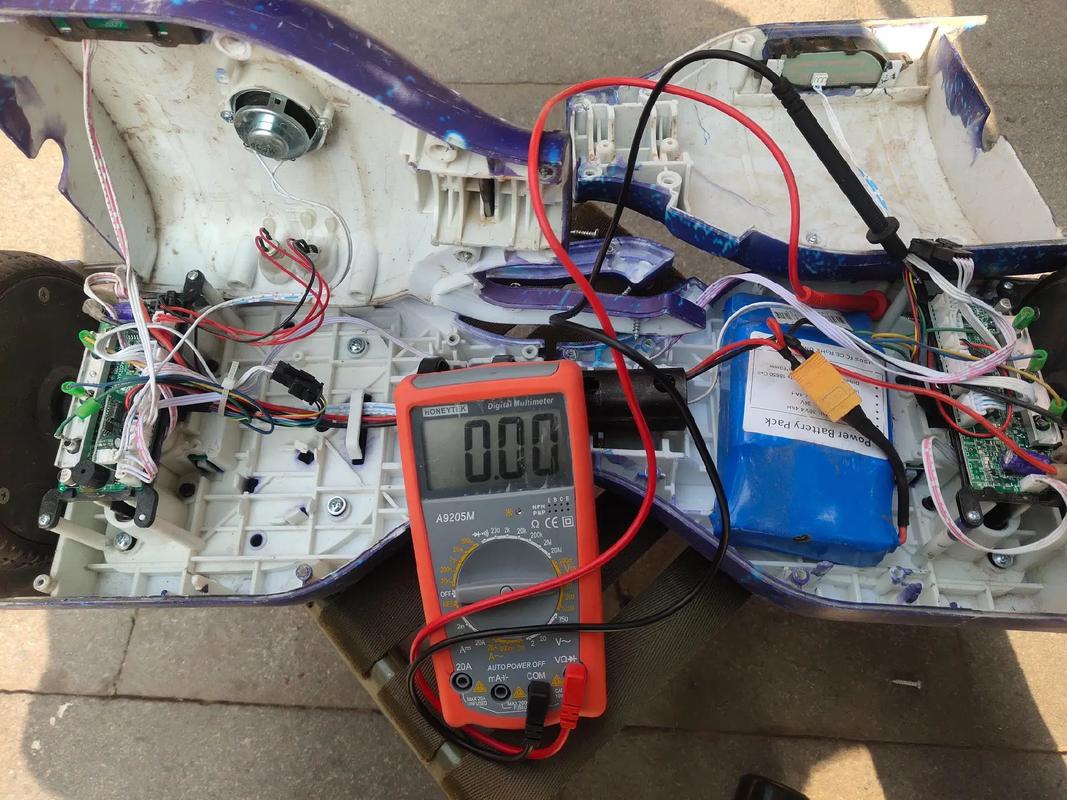

测量输入电压：
- 用万用表的直流电压档，测量电池插头输出电压，是否与标称电压（如36V, 48V, 60V）一致。
- 测量MCU主电源输入端（通常是一个大电容的引脚）的电压,是否与电池电压一致。
- 如果电池有电，但MCU输入端无电压： 检查中间的保险丝、电源开关、以及连接线,可能是线路断路。
-
检查MCU供电引脚：
- MCU需要多个电压（如5V, 3.3V）才能工作，如果主电压正常，但MCU不工作,可能是其内部的稳压模块或核心电路损坏。
- 解决： 这通常需要较高的电子维修技能，如果确认是MCU芯片本身损坏，最直接、最推荐的解决方法是更换整个MCU模块，对于普通用户，不建议尝试修复芯片,因为难度极高且成功率低。
通电后车轮抖动或无法自平衡
这是最典型的MCU相关故障，通常与姿态传感器和电机驱动电路有关。
可能原因：
- 陀螺仪/加速度计故障： 这是平衡车的“眼睛”，它告诉MCU车身的角度，如果它数据错误，MCU就会做出错误的判断,导致车轮乱转。
- 电机霍尔传感器故障： 电机上的霍尔传感器告诉MCU电机的转速和位置，如果信号丢失或异常，MCU无法精确控制电机,会导致抖动或无力。
- 电机驱动板/ MOS管损坏： MCU发出指令，但驱动板（或集成在MCU上的驱动电路）的功率管（MOSFET）烧毁,导致无法驱动电机或驱动异常。
- MCU程序错误或存储器损坏： 内部的控制程序错乱。
排查与解决：
-
重新插拔陀螺仪排线： 这是最简单有效的第一步，陀螺仪通常是一个小方块，通过细排线连接到主板，拔下来，用酒精棉片清洁金手指,再重新插紧。
-
检查电机霍尔传感器信号：
- 断电状态下，用万用表的二极管档或电阻档，测量电机霍尔传感器的输出引脚（通常是3根线）与地线之间的电阻，正常情况下，转动电机，阻值应该在某个值附近有规律地跳变，如果始终是无穷大或0,则霍尔传感器可能损坏。
- 解决： 更换同型号的电机霍尔传感器,或直接更换电机总成。
-
检查电机驱动板/MOS管：
- 外观检查： 观察MCU或独立的驱动板上是否有明显的烧毁痕迹，如MOS管表面发黑、炸裂。
- 测量MOS管： 这需要一定的电子基础，用万用表的二极管档测量MOS管的三个引脚之间是否短路，如果任意两个引脚之间短路,则MOS管已损坏。
- 解决： 如果是独立的驱动板损坏，可以更换驱动板，如果MOS管是焊在MCU主板上，则需要用电烙铁将其拆下更换。这需要熟练的焊接技术，否则会损坏主板，对于大多数用户，直接更换MCU模块是更安全的选择。
-
判断是否为MCU问题：
- 如果以上所有外部传感器（陀螺仪、霍尔）和驱动元件都正常，但故障依旧,那么很可能是MCU内部的程序或核心逻辑电路出了问题。
- 解决： 更换MCU模块。 市面上有很多兼容的MCU模块出售，购买时需提供你平衡车的型号、电池电压等信息，以确保兼容性，更换后，通常需要用官方工具或通过特定的操作（如短接某个点）进行对码，让新的MCU与遥控器、车身等进行配对。
行驶中突然断电或动力丢失
可能原因：
- 电池保护板过放或损坏： 电池电量过低或保护板误判,切断了输出。
- 电机驱动电路瞬时过载： 爬坡或载重过大导致电流激增,烧毁了MOS管或驱动芯片。
- MCU控制信号异常： MCU内部逻辑错误,突然停止了电机驱动信号。
排查与解决：
- 检查电池： 充满电后再试，如果问题依旧,可能是电池老化或保护板故障。
- 检查驱动电路： 重点检查MOS管和电机驱动芯片是否有发热或烧毁的迹象,方法同上。
- 检查MCU： 如果驱动电路没问题，可能是MCU在负载下工作不稳定而出现故障。更换MCU模块是最终的解决方案。
第四部分：总结与建议
| 故障现象 | 优先排查项 | 可能的MCU相关问题 | 解决方案 |
|---|---|---|---|
| 完全没电 | 电池、保险丝、插头 | MCU主供电输入 | 检查线路、更换保险丝、更换MCU |
| 通电不转，不自平衡 | 陀螺仪排线、电机霍尔 | 陀螺仪信号、霍尔信号、MCU程序 | 重新插拔/更换陀螺仪 |
