创维9R17维修手册是针对该型号电视机的专业维修指导文档,旨在为技术人员提供系统化的故障排查、维修流程及部件更换规范，手册内容涵盖产品结构、电路原理、常见故障案例及操作注意事项，是维修人员高效解决问题的关键参考依据。
产品结构与拆解规范
创维9R17采用一体化后壳设计,主要由显示面板、主板、电源板、背光模组及音频处理模块组成，拆解前需确保设备完全断电，并佩戴防静电手环，拆解步骤需严格按照手册指引执行：首先拆卸后壳螺丝（注意区分不同长度螺丝），再断开各排线连接，避免暴力拉扯导致排线损坏，主板位于机身中部，通过螺丝固定，拆卸时需先记录各接口位置，防止安装错误，背光模组包含LED灯条与驱动板，操作时需轻拿轻放，防止灯条断裂。
电路原理与信号流程

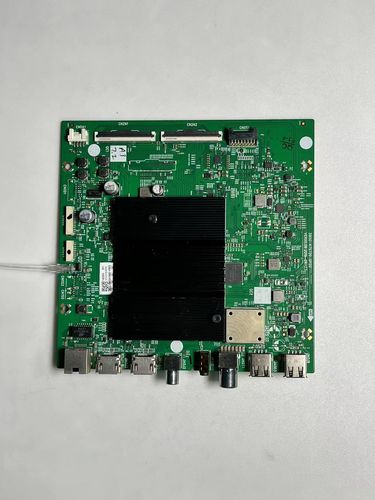

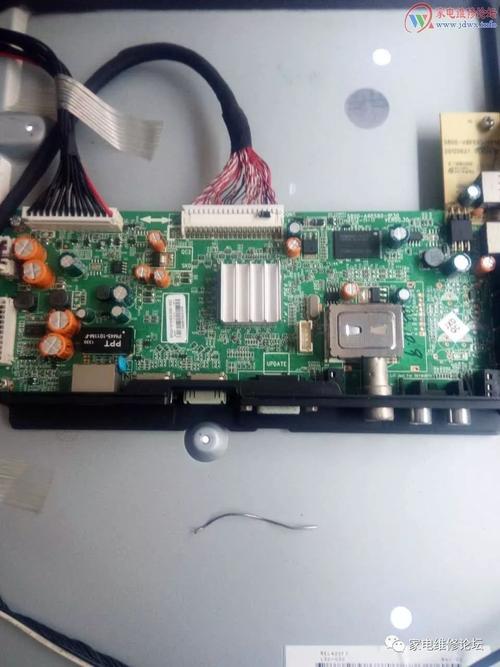

手册详细标注了主板各功能电路区域,包括电源管理、信号处理、驱动控制等，电源板输入为AC 220V，经整流滤波后输出12V、5V及3.3V电压为主板供电；主板通过TCON芯片控制显示面板信号时序，HDMI接口信号经解码芯片处理后驱动显示，信号流程图清晰展示了从信号输入到图像显示的完整路径，便于技术人员快速定位故障环节。
常见故障排查与维修
无图像有声音
故障原因可能为背光板故障或主板TCON芯片异常,排查步骤如下：
- 检查背光板电压输出：使用万用表测量背光驱动板输出端电压，若无输出则需更换背光板；
- 若背光正常,则检查主板与显示面板的排线连接，排除接触不良问题；
- 若排线正常,可能是TCON芯片损坏，需更换主板。
开机无反应
重点检查电源板：
- 测试保险管是否熔断,若熔断需排查整流桥、滤波电容等元件是否存在短路；
- 测试PFC电路输出电压（正常为380V左右），若电压异常则需更换电源板。
图像花屏或色彩异常
此类故障多由信号干扰或驱动程序问题引起：
- 检查主板与显示面板的排线是否氧化或松动；
- 尝试升级主板固件,若问题依旧则需更换显示面板。
常见故障速查表
| 故障现象 | 可能原因 | 检测方法 | 解决方案 |
|---|---|---|---|
| 无图像有声音 | 背光板故障 | 测量背光输出电压 | 更换背光板 |
| 开机无反应 | 电源板保险管熔断 | 目测保险管+万用表测通断 | 更换保险管并排查短路 |
| 图像花屏 | 排线接触不良 | 重新插拔排线观察故障变化 | 清洁或更换排线 |
维修注意事项
- 静电防护：维修全程需使用防静电设备，避免人体静电损坏精密元件；
- 工具使用：推荐使用防磁螺丝刀及绝缘镊子，防止金属工具造成短路；
- 参数匹配：更换元件时需确保型号、参数一致，如电源板输出电压、电容容量等；
- 安全测试：维修完成后需进行绝缘电阻测试（≥2MΩ）及功能全检，确保设备安全运行。
相关问答FAQs
Q1：维修时如何判断主板是否需要更换？
A：若主板出现以下情况，需考虑更换：①核心芯片（如CPU、GPU）损坏且无法修复；②多处电路板铜箔断裂，维修成本过高；③升级固件后故障依旧，且排除软件问题，建议通过替换法测试，将疑似故障主板安装到同型号正常机器上验证。
Q2：创维9R17电视的背光寿命一般是多久？如何延长？
A：LED背光理论寿命约5-10万小时，实际寿命受使用环境影响，延长方法包括：①避免长时间高亮度显示；②定期清洁散热孔，防止背光板过热；③避免频繁开关机，减少启动电流冲击，若背光亮度明显衰减，可检查灯条是否老化，必要时更换整块背光模组。
