电气变频调速设计技术是现代工业自动化领域的核心关键技术之一,它通过改变电机供电电源的频率和电压来实现对电机转速的精确控制，具有高效节能、控制精度高、启动平稳、保护功能完善等显著优势，随着电力电子技术、微处理器技术和控制理论的不断发展，电气变频调速系统在风机、水泵、压缩机、机床、起重运输设备等各类工业生产机械中得到了广泛应用，成为推动工业节能降耗和智能化升级的重要技术手段。
在电气变频调速系统的设计过程中,首先需要明确负载特性，因为不同类型的负载对变频器的要求差异较大，根据负载转矩与转速的关系，通常可分为恒转矩负载、恒功率负载和平方转矩负载三大类，恒转矩负载（如传送带、挤压机）要求变频器在整个调速范围内输出恒定的转矩，因此需要选择具有恒转矩特性的变频器，并确保其过载能力满足负载要求；恒功率负载（如车床主轴、卷绕机）在高速时转矩较小、低速时转矩较大，需选择具有恒功率控制模式的变频器，并合理设定电压频率比（V/f曲线）；平方转矩负载（如风机、水泵）的转矩与转速的平方成正比，其功率需求与转速的立方成正比，这类负载节能效果最显著，应重点考虑变频器的效率曲线和节能功能，还需考虑负载的启动转矩、惯性大小以及工作制（如连续工作制、短时工作制）等参数，为变频器的选型提供依据。
变频器的选型是设计工作的核心环节,需综合电机参数、负载特性和控制要求等多方面因素，电机参数方面，需明确电机的额定功率、额定电压、额定电流、额定频率、极数以及绝缘等级等，确保变频器的额定电压与电机电压匹配，额定电流大于电机的额定电流（一般考虑1.1-1.2倍裕量），以适应电机启动和过载时的电流需求，控制性能方面，若需要高精度速度控制（如伺服应用），应选择具有矢量控制或直接转矩控制功能的变频器；若只需基本的速度调节，则普通V/f控制变频器即可满足要求，功能方面，需关注变频器的多段速设定、PID调节、通信接口（如RS485、Modbus、CANopen等）、制动单元配置以及保护功能（过流、过压、过载、欠压、短路等），在需要与PLC或DCS系统集成的大型控制系统中，必须选择支持标准工业通信协议的变频器，以实现数据交互和远程控制。
主回路设计是确保变频调速系统安全可靠运行的关键,主回路主要包括断路器、接触器、输入电抗器、滤波器、变频器、输出电抗器、制动单元和制动电阻等部分，断路器用于系统的短路保护，其额定电流应大于变频器的输入电流；输入电抗器和滤波器用于抑制电源侧的谐波干扰，改善电网侧的功率因数，尤其在大功率变频器或电网容量较小时必不可少；输出电抗器和滤波器则用于抑制变频器输出侧的高次谐波对电机绝缘和电磁兼容性的影响，延长电机寿命，对于需要频繁制动或制动转矩较大的场合（如起重机、电梯），需配置制动单元和制动电阻，将电机再生制动产生的能量消耗在制动电阻上，避免直流母线过压损坏变频器，主回路的导线截面选择需考虑电流密度、压降和散热条件，动力电缆与控制电缆应分开敷设，以避免电磁干扰。

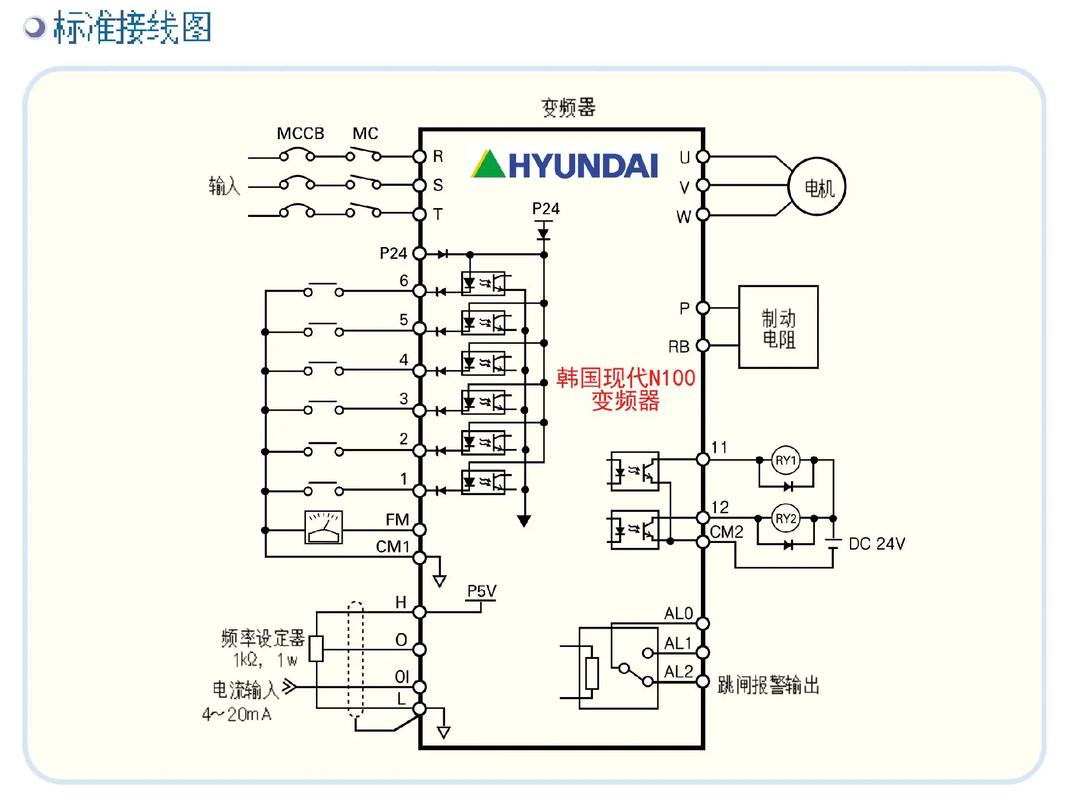

控制回路设计主要实现变频器的启停控制、速度给定、信号反馈和保护逻辑，控制回路通常包括数字量输入/输出（DI/DO）、模拟量输入/输出（AI/AO）、通信接口以及外部控制端子等，数字量输入用于启停指令、正反转切换、故障复位等控制，数字量输出用于指示变频器运行状态、故障报警等；模拟量输入用于接收外部速度给定信号（如0-10V或4-20mA信号），模拟量输出用于输出电机转速、电流、转矩等运行参数，在设计时，需合理设置控制端子的功能，确保与外部控制设备（如PLC、按钮、电位器）的匹配，控制回路需采取抗干扰措施，如使用屏蔽电缆、加装滤波器、隔离变压器等，以提高系统的可靠性，对于需要闭环控制的系统（如恒压供水），还需配置速度传感器或压力传感器，将实际反馈信号接入变频器的模拟量输入端，构成闭环调节回路。
软件参数设置是变频调速系统实现性能优化的核心步骤,参数设置主要包括电机参数自学习、V/f曲线设定、加减速时间设定、控制模式选择、保护参数配置等，电机参数自学习功能可自动测量电机的电阻、电感、反电动势常数等参数，提高矢量控制或直接转矩控制的精度；V/f曲线设定需根据负载特性调整，确保电机在低速时具有足够的转矩，同时避免磁饱和；加减速时间设定需权衡启动电流、制动转矩和动态响应要求，时间过短易导致过流或过压，时间过长则影响生产效率；保护参数（如过流保护值、过载保护时间、过压保护阈值）需根据电机和负载特性合理设置，以确保系统在异常情况下能及时停机并保护设备，还需根据工艺需求设置多段速、PID调节、节能运行等高级功能，充分发挥变频器的性能优势。
电气变频调速系统的调试与维护是保证长期稳定运行的重要环节,调试前需检查主回路接线是否正确、紧固，控制回路接线是否规范，接地是否可靠；调试时先进行空载试运行，观察电机转向、转速、电流是否正常，再逐步加载运行，测试系统的动态性能和保护功能；运行过程中需定期检查变频器的温度、通风情况、母线电压、输出电流等参数，清理散热器和滤网，确保散热良好，对于常见的故障（如过流、过压、过热），需根据故障代码分析原因，排除故障后再恢复运行，建立完善的维护保养制度，定期记录运行数据，预测潜在故障，可大幅延长系统的使用寿命。
相关问答FAQs：
-
问：变频器在电机轻载时运行是否会节能？
答：会，对于平方转矩负载（如风机、水泵），当电机轻载时，通过降低变频器输出频率，可显著减小电机输入功率（功率与转速的立方成正比），节能效果明显；对于恒转矩负载，轻载时降低频率虽可减小铁损，但铜损占比增加，节能效果不如平方转矩负载显著，但仍可通过优化V/f曲线实现一定节能。

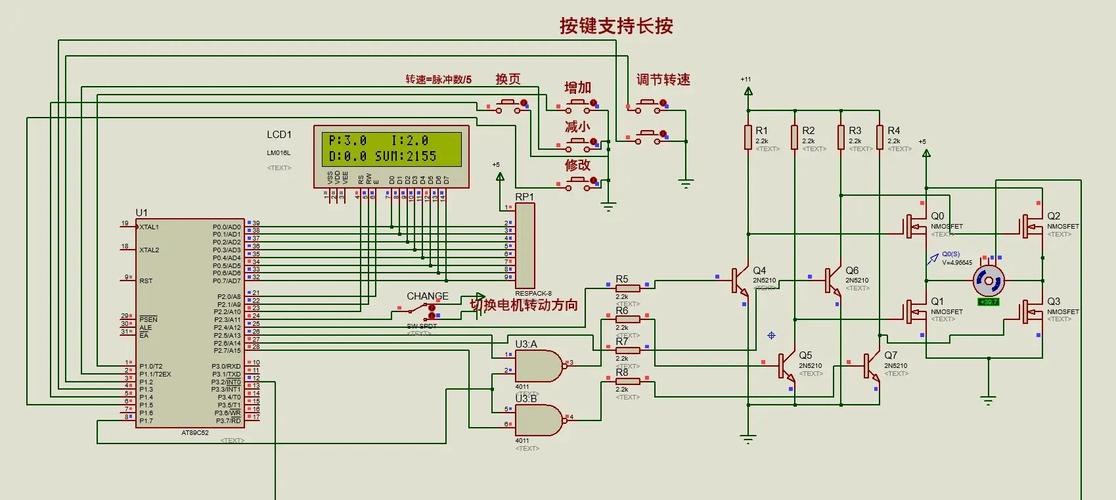

（图片来源网络，侵删） -
问：变频器输出侧是否必须加装输出电抗器？
答：并非必须，但建议在特定情况下加装，当电机与变频器之间的距离超过50米，或电机功率较大（如大于30kW），或电机对电磁兼容性要求较高时，加装输出电抗器可抑制变频器输出侧的高次谐波，减少电机电缆的电磁辐射，降低电机温升和绝缘老化风险，保护电机并改善系统电磁兼容性，对于短距离、小功率且对EMC要求不高的场合，可省略输出电抗器以降低成本。
