EDA技术，即电子设计自动化（Electronic Design Automation）技术，是指利用计算机辅助设计工具，完成集成电路、印刷电路板以及电子系统从概念设计、逻辑综合、物理设计到测试验证等全流程的技术体系，随着电子系统复杂度的不断提升，EDA技术已成为现代电子信息产业的核心支撑，被誉为“芯片之母”和“产业基石”，其发展历程与半导体产业的演进紧密相连，从早期的布线设计工具发展到如今覆盖多物理场、多尺度、多领域的智能化设计平台，EDA技术的内涵与外延不断扩展,为摩尔定律的持续推进提供了关键保障。
EDA技术的核心在于通过算法、模型和工具链，将电子设计过程中的抽象描述转化为可实现的物理结构，并通过仿真、验证等手段确保设计的正确性与可靠性，根据应用层次和设计对象的不同，EDA技术可分为多个领域，主要包括集成电路设计、PCB设计、封装设计以及系统级设计等，在集成电路设计领域，EDA工具覆盖了从行为级描述到晶体管级实现的全流程，包括逻辑综合、布局布线、版图设计、功耗分析、时序分析等关键环节；在PCB设计领域，EDA工具则聚焦于元器件布局、布线、信号完整性分析、电磁兼容性设计等；而在系统级设计领域，EDA技术则通过高层建模、软硬件协同设计等方法,支持复杂电子系统的快速原型验证与优化。
从技术实现的角度看，EDA技术的核心支撑包括计算机辅助设计（CAD）、计算机辅助工程（CAE）和计算机辅助测试（CAT）三大模块，CAD工具主要用于设计的实现与优化，如原理图捕获、版图编辑等；CAE工具则侧重于设计的仿真与验证，通过建立精确的数学模型，模拟电路在不同工作条件下的电气性能、热学性能等；CAT工具则用于测试数据的生成与分析，确保产品符合设计规范，随着人工智能、大数据等新兴技术的融入，现代EDA工具正逐步向智能化、自主化方向发展，例如利用机器学习算法优化布局布线结果，通过大数据分析提升仿真精度等，这些技术创新极大地提高了设计效率,降低了开发成本。
EDA技术的产业链结构可分为上游、中游和下游三个层次，上游主要包括芯片设计工具的核心算法研发，如有限元分析、蒙特卡洛仿真等，以及底层计算平台的构建，这部分技术壁垒高，主要由国际巨头如Synopsys、Cadence、Mentor Graphics（现为Siemens EDA）垄断；中游是EDA工具的集成与开发，将上游的核心算法封装为商业化的设计平台，并提供针对特定工艺节点的优化服务；下游则是EDA工具的应用，涵盖芯片设计公司、系统厂商、晶圆代工厂等，这些用户通过EDA工具完成产品的设计与制造，这种产业链分工确保了EDA技术的专业化发展,同时也形成了较高的行业进入壁垒。
在具体应用中，EDA技术的价值体现在多个维度，它显著缩短了电子产品的设计周期，传统依赖人工的设计方法可能需要数月甚至数年，而现代EDA工具通过自动化流程可将周期压缩至数周；它提升了设计的可靠性，通过多层次的仿真验证，有效规避了设计缺陷，降低了流片失败的风险；它支持了先进工艺节点的实现，随着制程工艺进入7纳米、5纳米甚至更先进节点，晶体管密度和互连复杂度呈指数级增长，必须依赖EDA工具才能完成设计，EDA技术还推动了系统级芯片（SoC）、异构集成等新型架构的发展，为人工智能、5G通信、物联网等新兴领域提供了技术支撑。
EDA技术的发展也面临着诸多挑战，随着摩尔定律逼近物理极限，传统的设计方法难以满足新工艺的需求，亟需突破性的算法创新；地缘政治因素导致全球EDA产业链面临重构，特别是在高端芯片设计工具领域，自主可控成为各国关注的焦点，人工智能、量子计算等新兴技术的涌现，也对EDA工具提出了新的要求，如何将前沿技术与传统设计流程深度融合,成为行业的重要课题。

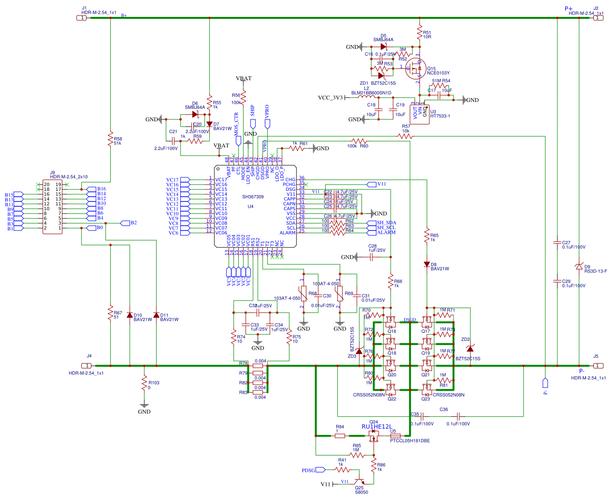

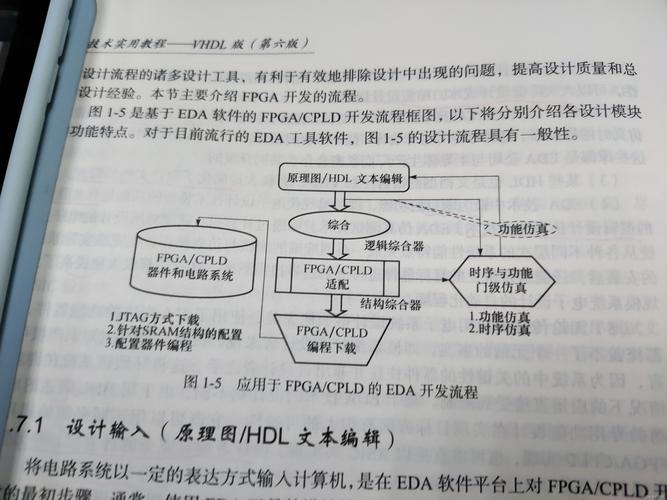

为了更直观地理解EDA技术的应用流程，以下以集成电路设计为例,列出主要环节及对应的EDA工具类型：
| 设计环节 | 主要任务 | 典型EDA工具类型 |
|---|---|---|
| 规格定义 | 明确芯片功能、性能指标 | 系统建模工具（如MATLAB） |
| 行为级设计 | 描述算法与功能模块 | 高层综合工具（如Catapult） |
| RTL设计 | 硬件描述语言编码与仿真 | 仿真器（如ModelSim、VCS） |
| 逻辑综合 | 将RTL代码转换为门级网表 | 综合工具（如Design Compiler） |
| 物理设计 | 布局布线与版图生成 | 布局布线工具（如Innovus） |
| 验证测试 | 时序分析、功耗验证、DFT | 验证工具（如PrimeTime、Tessent） |
随着电子系统向“更小、更快、更智能”的方向发展，EDA技术正朝着多学科融合、智能化设计、云端化部署等方向演进，通过引入AI算法实现设计空间的智能搜索，利用云计算平台提供弹性的计算资源，支持大规模设计的并行仿真等，这些技术创新不仅将进一步提升EDA工具的效率与精度,还将为下一代电子技术的发展奠定坚实基础。
相关问答FAQs：
Q1: EDA技术与CAD技术有什么区别？
A1: EDA（电子设计自动化）技术与CAD（计算机辅助设计）技术既有联系又有区别，CAD技术是更广泛的概念，涵盖所有利用计算机辅助设计的过程，包括机械设计、建筑设计等领域；而EDA技术是CAD技术在电子设计领域的专业化分支，专门针对集成电路、PCB等电子产品的设计需求，具有更强的专业性和复杂性,EDA技术是CAD技术在电子设计领域的细分和深化。
Q2: 为什么说EDA技术是芯片产业的“卡脖子”环节？
A2: EDA技术被誉为芯片产业的“卡脖子”环节，主要体现在三个方面：一是技术壁垒高，现代EDA工具需要融合多学科前沿技术，研发周期长、投入大，全球市场长期被少数国际巨头垄断；二是生态依赖性强，EDA工具需要与晶圆代工厂的工艺节点深度适配，一旦被断供将直接影响先进芯片的设计能力；三是战略价值突出，EDA技术直接关系到国家信息安全与产业竞争力，尤其在当前国际形势下,自主可控的EDA技术体系已成为各国争夺的制高点。
