LCD导光板是液晶显示模组中至关重要的光学元件,它的核心功能是将侧面LED光源发出的光线均匀地引导至整个屏幕表面，导光板的质量直接决定了显示器的亮度均匀性、色彩还原度、功耗和整体视觉体验。

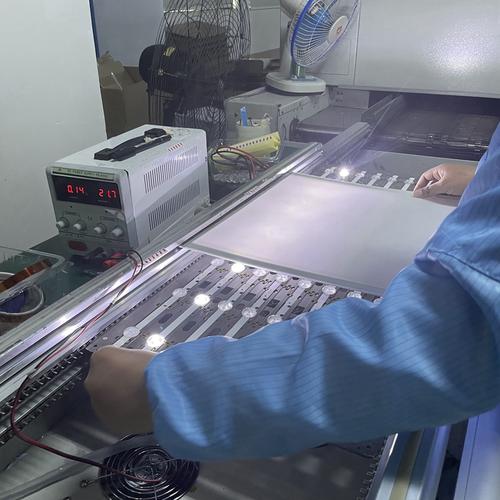

（图片来源网络，侵删）
对导光板的检测,已经从过去简单的“有无划痕”的目视检查，发展到了今天高精度、高效率、数据化的全面质量管控体系。
检测的核心目标与重要性
在深入了解具体技术之前,我们先要明确检测的目标是什么：
-
光学性能: 这是检测的重中之重。
- 亮度均匀性: 整个板面上亮度是否一致，有无亮点、暗斑（Mura）。
- 亮度: 整体亮度是否达到设计要求。
- 视角: 光线的出射角度是否符合设计，影响可视角度。
- 混光效果: 光线是否被充分均匀化，有无“热点”或“条纹”。
-
外观质量:

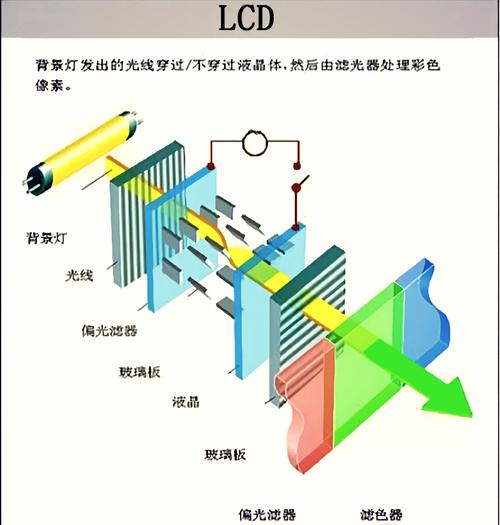

（图片来源网络，侵删）- 表面缺陷: 划痕、麻点、凹坑、脏污、水纹等。
- 内部缺陷: 杂质、气泡、银点（网点印刷缺陷）、异物等。
-
尺寸精度:
- 厚度公差: 厚度是否均匀，直接影响光学效果。
- 平面度: 板面是否平整，翘曲会导致组装困难和显示异常。
- 外形尺寸: 长宽等尺寸是否符合图纸要求。
-
结构完整性:
- 网点质量: 对于印刷式导光板，网点的形状、大小、密度、位置精度至关重要。
- 边缘质量: 入光侧和出光侧的切割和抛光质量，影响光耦合效率。
主要检测技术分类与方法
现代导光板检测技术主要分为三大类：光学检测、外观检测和尺寸检测。
(一) 光学性能检测
这是技术含量最高、最核心的检测环节。
（图片来源网络，侵删）
亮度均匀性测试
- 技术原理: 使用高分辨率的工业相机（通常是CCD或CMOS图像传感器）和图像采集卡，在标准化的暗室环境中，对发光的导光板进行拍摄，通过图像分析软件计算整个画面上每个像素点的亮度值，从而生成一张“亮度分布图”（或称Mura图）。
- 关键设备:
- 积分球: 用于提供均匀、稳定的环境光，或作为测量亮度的基准。
- 亮度相机: 具有高动态范围、高分辨率和低噪声特性的相机。
- 图像分析软件: 核心是计算各种均匀性指标。
- 核心检测指标:
- 亮度均匀度:
Uniformity = (最小亮度 / 平均亮度) * 100%或(最小亮度 / 最大亮度) * 100%，这是衡量导光板质量最核心的指标之一，通常要求达到85%以上。 - 亮点/暗斑: 设定一个亮度阈值，自动识别并标记出亮度异常的区域。
- Mura（云斑/水波纹）: 通过特定算法（如快速傅里叶变换FFT）分析图像的频域特征，识别人眼容易感知的、不规则的亮度变化。
- 亮度均匀度:
- 优点: 客观、量化、可重复，能发现人眼难以察觉的微小缺陷。
- 缺点: 设备成本高，检测速度相对较慢。
光学参数测试
- 技术原理: 使用专业的光学测量设备，在特定角度下测量导光板的出射光强、光谱等参数。
- 关键设备:
- 亮度计/色度计: 用于测量特定点的亮度和色坐标。
- 分布光度计: 可以在三维空间内旋转，精确测量导光板在不同方向上的光强分布，从而计算出总光通量、亮度、视角等关键参数。
- 应用场景: 主要用于研发阶段的样品验证、以及量产中的抽检或首件检验，确保导光板的光学特性符合设计规范。
(二) 外观与内部缺陷检测
这部分检测追求快速、自动化，剔除有缺陷的产品。
机器视觉检测
- 技术原理: 利用工业相机、光源和图像处理算法，对导光板的表面进行拍照和缺陷识别。
- 关键设备:
- 工业相机: 根据缺陷大小选择合适分辨率的相机。
- 光源: 这是机器视觉的灵魂，针对不同类型的缺陷，需要使用不同类型的光源（如背光、同轴光、低角度光、环形光等）来凸显缺陷。
- 划痕/麻点: 使用低角度光或同轴光，让划痕产生阴影或高反光。
- 脏污/异物: 使用背光，让脏污在明亮的背景下显现出来。
- 内部杂质/气泡: 使用暗场或同轴光，让杂质和气泡因散射光线而显现。
- 核心检测指标:
- 划痕: 长度、宽度、数量。
- 脏污/异物: 尺寸、数量。
- 气泡/杂质: 尺寸、数量。
- 优点: 速度快、效率高、可标准化、可追溯，是产线上最主要的检测手段。
- 缺点: 对于一些与背景对比度低的缺陷，识别难度较大。
人工目视检测
- 技术原理: 在标准光源箱（如D65光源）下，由经过培训的质检员用肉眼进行观察。
- 应用场景:
- 作为机器视觉的补充,用于检查机器难以发现的微小或特殊缺陷。
- 新产品开发初期,用于建立缺陷标准。
- 对机器判定的“可疑”产品进行复检。
- 优点: 灵活性高，能利用人眼强大的模式识别能力发现复杂缺陷。
- 缺点: 主观性强，易疲劳，效率低，成本高，数据难以量化。
(三) 尺寸与结构精度检测
二维尺寸测量
- 技术原理: 使用高精度的CCD视觉系统或激光位移传感器，快速测量导光板的长度、宽度、孔位、边缘等二维尺寸。
- 优点: 速度快，精度高，非接触式测量。
三维轮廓/形貌测量
- 技术原理: 使用激光轮廓仪或白光干涉仪等设备，对导光板表面进行扫描，获取其三维点云数据。
- 核心检测指标:
- 厚度公差: 精确测量整个板面不同区域的厚度。
- 平面度/翘曲度: 分析点云数据，计算出板面相对于理想平面的偏差。
- 应用场景: 主要用于研发、来料检验或对有平面度要求的导光板进行抽检，成本较高，通常不用于全检。
网点质量检测 (针对印刷式导光板)
- 技术原理: 这是机器视觉检测的一个高阶应用，使用高分辨率相机和特殊光源，对导光板的网点区域进行高精度成像。
- 核心检测指标:
- 网点缺失/粘连: 检查网点是否完整，有无断开或连在一起。
- 网点尺寸偏差: 测量实际网点大小与设计值的差异。
- 网点位置偏移: 检查网点阵列是否对齐。
- 重要性: 网点是导光板实现匀光的核心，其质量直接决定了光学性能的优劣。
检测技术的发展趋势
- 高精度与高速化: 随着显示屏分辨率越来越高（如4K, 8K），对导光板的均匀性要求也愈发严苛，产线节拍越来越快，要求检测设备能在更短时间内完成更高精度的测量。
- AI与深度学习赋能: 传统的机器视觉依赖人工设定算法（如阈值、模板匹配），对于复杂、不规则的Mura等缺陷识别能力有限，基于深度学习的AI视觉检测，可以通过海量样本训练，自动学习缺陷特征，识别能力更强，误判率和漏判率更低。
- 集成化与在线检测: 将光学检测、外观检测、尺寸检测等多个功能模块集成到一台设备中，实现“一次上料，多项检测”，大大节省了空间和时间，检测设备越来越多地直接集成到自动化生产线中，实现实时监控和反馈，形成闭环控制。
- 大数据与可追溯性: 每一块导光板的检测数据都被记录下来，与MES（制造执行系统）或ERP系统联动，通过大数据分析，可以追溯到生产过程中的具体环节（如注塑参数、印刷机状态），从而持续优化生产工艺，提升良率。
LCD导光板的检测是一个多维度、高技术要求的系统工程，它已经从单一的人工检查，演变为一个融合了光学、机械、电子、计算机视觉和人工智能的综合性技术体系，一个现代化的导光板生产线，通常会在关键工位部署在线检测设备，并结合离线抽检和AI分析，构建起一道坚实的质量防线，确保每一块出厂的导光板都能带来卓越的视觉体验。
