Jetter（通常指其核心品牌JETCAT）的伺服驱动器以其高性能、高精度和可靠性著称，在包装、印刷、机床、自动化生产线等领域应用广泛,维修这类精密设备需要严谨的态度和专业的知识。
（图片来源网络，侵删）
维修前的准备工作与安全须知
在开始任何维修操作之前,请务必遵守以下原则：
-
安全第一：
- 断电：务必切断驱动器的主电源（L1/L2/L3/N）和控制电源，等待至少5-10分钟，让内部电容充分放电,防止触电。
- 静电防护：人体静电可能损坏驱动器内部的CMOS芯片，佩戴防静电手环,使用防静电烙铁和工作台。
- 隔离：确保设备已与电机、编码器等外部线路完全断开。
-
工具准备：
- 基础工具：螺丝刀（十字、内六角）、万用表（数字万用表必备，带二极管档、电容档）、示波器、电烙铁、吸锡器、热风枪。
- 专业工具：可编程直流电源（用于模拟供电测试）、隔离变压器（保护设备和人）、信号发生器、编码器信号模拟器（高级维修）。
-
资料准备：

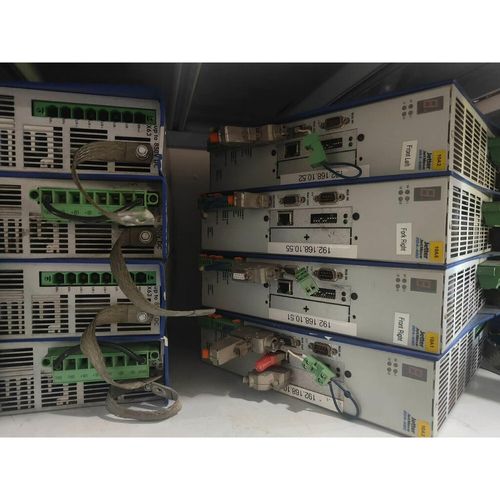

（图片来源网络，侵删）- 驱动器手册：查找驱动器的型号（如 EG-4S, EG-4M 等），找到对应的技术手册，了解其工作原理、接口定义、报警代码和电路图。
- 图纸：寻找驱动器的原理图和PCB布局图，没有图纸,维修将如同大海捞针。
Jetter伺服驱动器维修流程（由简到繁）
遵循科学的流程可以快速定位问题,避免盲目操作。
第一步：故障现象确认与初步检查
-
听取用户描述：了解故障发生时的具体情况。
- 是上电就报警,还是运行中报警？
- 报警代码是什么？（这是最重要的线索！）
- 之前是否有过异常声响、异味？
- 故障发生前是否进行过任何操作（如接线改动、参数修改）？
-
目视检查：
- 外观：检查外壳是否有破损、变形、烧焦痕迹。
- PCB板：取出主板，仔细观察是否有：
- 烧毁的元件：颜色变黑、炸裂、冒烟的电阻、电容、IGBT模块等。
- 虚焊/脱焊：元件引脚焊点是否有裂纹或脱落。
- 腐蚀/漏液：电容是否有鼓包、漏液或电解液溢出。
- 异物：是否有导电异物（如金属碎屑、小虫）掉入。

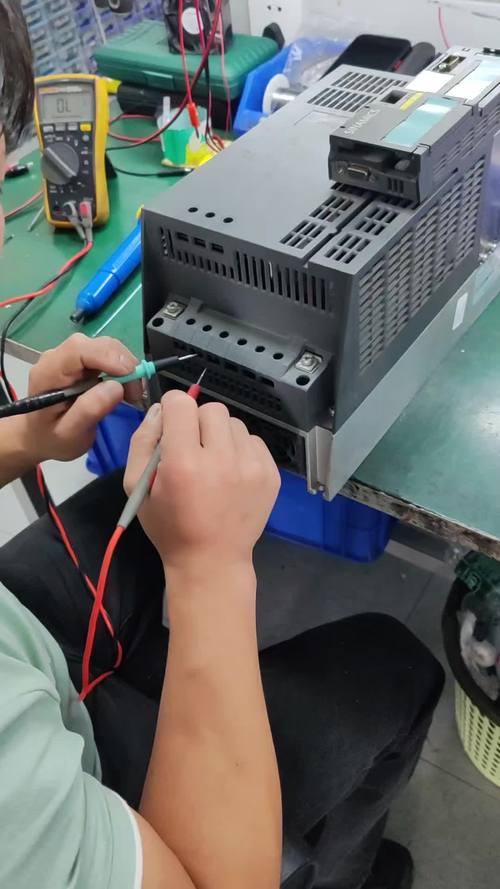

第二步：上电前电阻测量
在不通电的情况下，用万用表测量关键点的电阻,以判断是否存在严重短路。

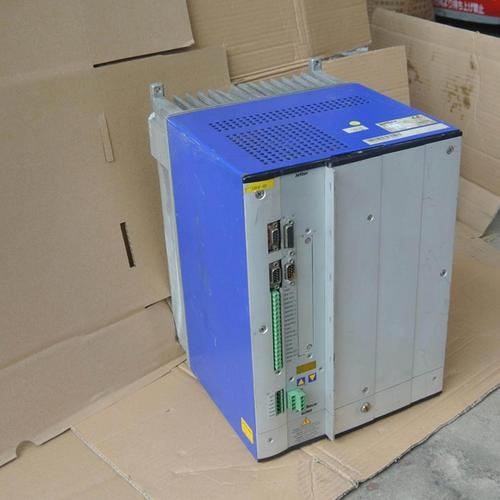

（图片来源网络，侵删）
-
主回路电阻测量：
- 将万用表打到电阻档（200Ω档）。
- 测量P+ (直流母线正极) 和 N- (直流母线负极) 之间的电阻。
- 正常情况：应显示一个较大的阻值（通常是几KΩ到几十KΩ），并且读数会缓慢上升（因为正在对内部大电容充电），如果阻值很小或为0，说明主回路存在严重短路（如IGBT模块击穿、滤波电容短路）。
-
对地电阻测量：
- 测量P+ 和 N- 分别对PE（保护地） 的电阻。
- 正常情况：应有较大阻值，如果阻值很小,说明有元件对地击穿。
第三步：上电测试（在确认无明显短路后进行）
这一步是维修的核心，也是风险最高的一步,建议使用隔离变压器。
-
低压上电测试：
- 断开所有外部连接：特别是驱动器与电机、编码器的连接线。
- 接通控制电源：如果驱动器有独立的24VDC或48VDC控制电源接口，先只接上这部分电源，检查驱动器是否正常启动，是否有初始化显示（如LED灯闪烁、数码管显示）。
- 测量关键电压：
- 辅助电源电压：测量板上的+5V, +3.3V, +15V, -15V等电压是否正常且稳定，这是CPU和芯片工作的基础，如果异常,需重点查电源部分。
- 直流母线电压：在主电容两端测量，应为交流输入电压的1.4倍（如AC 380V输入，DC母线电压约530V-550V）。
-
模拟运行测试：
- 如果驱动器能正常上电,可以尝试模拟一个正常的运行信号。
- 模拟使能信号：根据手册,短接或用外部信号驱动使能端子。
- 模拟脉冲指令：如果驱动器支持，可以用一个信号发生器或另一个正常的控制器给驱动器发送脉冲信号（如PULS/DIR）。
- 观察反应：观察驱动器是否报错，是否有输出到IGBT的驱动信号（可用示波器测量）。
第四步：针对性故障排查
根据上电测试的结果和报警代码,进入深度排查。
-
电源故障：
- 现象：辅助电源电压（如+5V）缺失或异常。
- 排查：从AC输入端开始，沿着AC/DC或DC/DC转换电路，逐级测量，检查整流桥、变压器、开关管（如MOSFET）、PWM控制器（如UC384x系列）以及其周边的电阻、电容、二极管,这是最常见的故障区域之一。
-
驱动板/主控板故障：
- 现象：CPU不工作、通讯失败、逻辑功能紊乱。
- 排查：
- 检查CPU芯片的供电、复位、时钟信号（用示波器测量晶振是否起振）。
- 检查存储器（如Flash, EEPROM）的通讯线路（如I2C, SPI）。
- 检查通讯接口（如CANopen, Ethernet）的芯片和外围电路。
-
功率模块故障：
- 现象：过流、过压、过热报警,驱动器无输出。
- 排查：
- 目视：IGBT模块是否有明显烧毁痕迹。
- 测量：用万用表二极管档测量IGBT三个极（C, E, G）之间的二极管特性，正常情况下，C-E、C-E之间应有一个二极管的压降，如果短路或开路,说明模块已损坏。
- 检查驱动电路：IGBT的损坏往往是由于驱动电路故障（如上桥臂/下桥臂直通、驱动光耦损坏、驱动电阻异常）引起的，需要用示波器测量栅极（G）的驱动波形，应为干净的方波，且电压足够（通常为+15V/-8V左右）。
-
编码器信号处理故障：
- 现象：位置环报警（如“编码器故障”、“位置超差”）。
- 排查：
- 检查编码器接口（如EnDat, Hiperface）的连接器是否松动、针脚是否氧化。
- 用示波器测量编码器信号线（A+, A-, B+, B-, Z+, Z-）是否有干净、幅值足够的差分信号。
- 检查处理编码器信号的芯片和外围电路。
常见故障案例分析
- 案例1：上电显示“AL 21”（过流报警）
- 思路：首先排除电机和电缆问题（断开电机），然后测量直流母线电阻，判断是否IGBT模块击穿，如果模块损坏，必须更换同型号的IGBT模块，并检查其驱动电路,否则换新模块会再次烧毁。
- 案例2：上电后无任何反应，指示灯不亮
- 思路：检查外部供电是否正常，如果外部供电正常，则检查驱动器内部的保险丝、辅助电源电路（如AC/DC模块、开关电源电路），通常是前级AC/DC模块或辅助电源的PWM电路损坏。
- 案例3：驱动器能启动，但电机不动，无报警
- 思路：
- 检查使能信号是否已送上。
- 用示波器检查脉冲指令（PULS）和方向（DIR）信号是否正常输入到驱动器。
- 检查驱动器是否有脉冲输出到IGBT的驱动端，如果没有输出,可能是主控板或驱动板故障。
- 如果有输出,则可能是IGBT模块损坏或功率回路有开路。
- 思路：
维修建议与总结
- 先外后内：优先检查外部接线、参数设置、电机和电缆,很多时候问题出在驱动器外部。
- 先软后硬：先通过软件诊断、报警代码来判断问题,再考虑硬件故障。
- 先电源后负载：电源是驱动器工作的基础，电源问题会引发各种怪异故障,应优先排查。
- 图纸为王：没有原理图和PCB图，维修工作寸步难行，可以从网上搜索，或联系Jetter官方/代理商索取。
- 记录与备份：维修前，如果条件允许，备份驱动器的参数，维修时，记录下每一步的测量数据和操作,便于分析和总结。
- 何时放弃：如果驱动器主板损坏严重（如CPU、存储器芯片损坏，且无法找到替代品），或功率模块和驱动电路烧毁得一塌糊涂，维修成本过高,建议直接更换主板或整机。
对于没有电子维修基础的用户，强烈建议将驱动器送回Jitter官方售后或专业的伺服维修公司进行维修，他们拥有原厂图纸、备件库和专业的维修经验,能最大程度地保证维修质量和成功率。
