开关电源作为现代电子设备的核心供电部件，其高效、稳定的特性使其广泛应用于各类电子产品中，掌握开关电源的原理与维修方法，对于电子技术人员而言至关重要，本文将围绕开关电源的核心原理、典型故障及维修流程展开详细分析,并结合实际案例提供实用维修技巧。

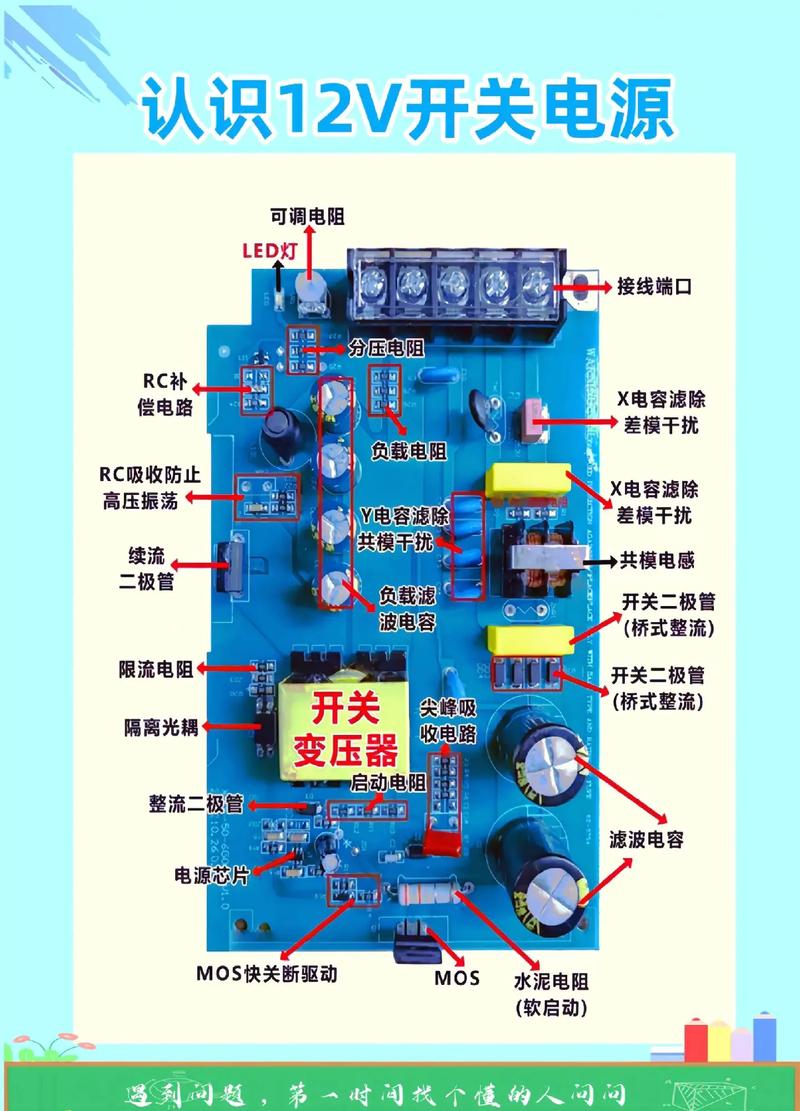

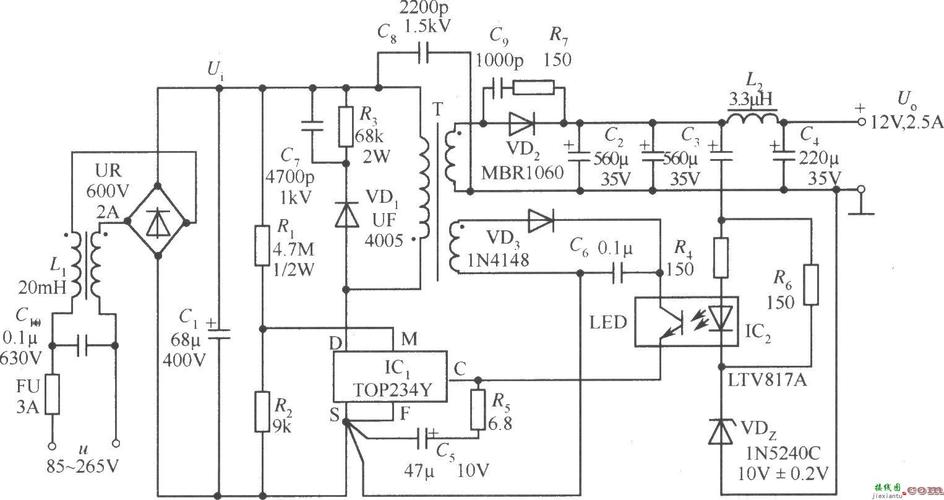

开关电源的工作原理基于电能的高频转换，其基本结构包括输入整流滤波、功率变换、输出整流滤波、控制电路及保护电路等部分，输入端首先通过桥式整流电路将交流电转换为脉动直流电，再经电容滤波后形成较为平滑的直流电压，这一直流电压送入由高频开关管（如MOSFET或IGBT）和变压器组成的功率变换电路，通过开关管的高频通断（通常频率为50kHz-500kHz）将直流电转换为高频脉冲电压，变压器在此过程中实现电压变换、电气隔离及能量传递功能，次级绕组输出的高频脉冲电压经整流二极管和滤波电容后,得到稳定的直流输出电压。

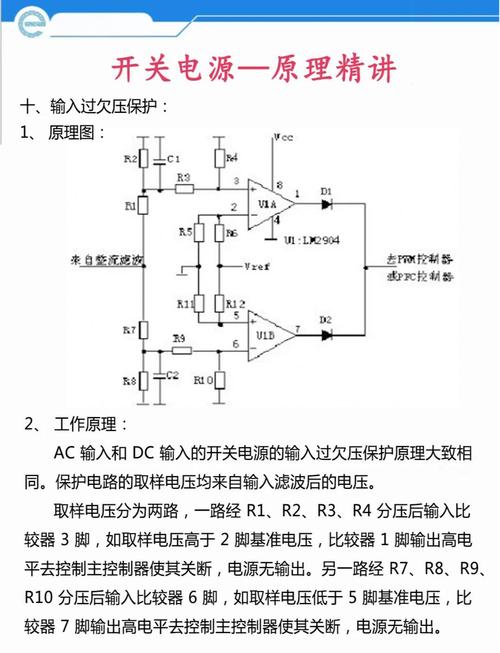

控制电路是开关电源的“大脑”，通常采用PWM（脉宽调制）技术，通过采样输出电压并与基准电压比较，误差放大器将比较结果转换为控制信号，调整PWM驱动电路的占空比，从而动态调节开关管的导通时间，实现输出电压的稳定，当输出电压因负载增大而下降时，控制电路会增大占空比，延长开关管导通时间，增加能量传递，使输出电压回升至设定值，开关电源还具备完善的保护机制，包括过流保护、过压保护、短路保护及过热保护等，通过检测相关参数并在异常时关闭驱动信号,防止电源或负载损坏。
在维修开关电源时，需遵循“安全第一、由简到繁、逐步排查”的原则，应切断电源并等待高压电容充分放电，避免触电风险，维修前可观察电源外观是否有烧焦、鼓包、元件破裂等明显损坏现象，初步判断故障范围，通电测试时，需使用隔离变压器确保安全，并监测输入电流及输出电压是否正常，若电源完全无输出，且输入电流为零，通常为输入回路故障，如保险丝熔断、整流桥损坏或启动电阻开路；若输入电流过大，则可能为功率变换电路短路，如开关管击穿、变压器匝间短路等。
针对常见故障，可结合以下步骤进行排查：1. 输入电路检查：用万用表测量保险丝是否熔断，若熔断需进一步检查整流桥、滤波电容及开关管是否击穿，滤波电容鼓包或漏液会导致滤波不良，引起输出电压纹波过大，2. 功率变换电路检测：重点检测开关管（D-S极间电阻）、变压器（绕组通断及绝缘电阻）及相关驱动元件（如驱动IC、光耦），开关管损坏往往是连带故障，需同时检查其驱动电路及保护电路是否正常，3. 控制电路分析：PWM控制芯片（如UC3842、TL494）是核心部件，需检测其供电电压、基准电压及输出驱动信号是否正常，光耦负责反馈输出电压信息，若其失效会导致输出电压异常升高或降低，4. 输出电路检查：输出整流二极管（如肖特基二极管）开路或短路会导致无输出或输出电压不稳,滤波电容失效则可能引起负载能力下降。
维修过程中，元件代换需注意参数匹配，开关管的耐压、电流及开关速度需符合原设计要求；整流二极管的正向压降、反向耐压及电流容量需满足实际需求；滤波电容的容量、耐压及等效串联电阻（ESR）应尽量接近原型号，对于软启动电路、尖峰吸收电路等辅助电路，也不可忽视,其故障可能导致开关管频繁损坏或电源工作不稳定。
以下通过一个实际案例说明维修过程：一台液晶显示器电源无输出，指示灯不亮，拆机检查发现保险丝熔断，整流桥有一臂击穿，更换保险丝和整流桥后，测量开关管D-S极间电阻为零，判断开关管已击穿，进一步检测发现PWM控制芯片UC3842的输出端对地短路，更换UC3842和开关管后，通电测试输出电压正常，但负载接入后电压跌落，检查发现输出滤波电容ESR过大，更换同规格电容后故障彻底排除，此案例表明，维修时需全面排查,避免更换单一元件后因连带故障导致问题复发。
为提高维修效率，可借助以下工具和方法：1. 示波器：观察PWM驱动波形、输出电压纹波及开关管工作状态，快速定位异常点，2. 可调直流电源：作为假负载，模拟不同负载电流，测试电源带载能力，3. 温度检测：红外测温仪或热敏纸可快速发现过热元件，如变压器、整流二极管等，4. 电路图参数对比：通过测量关键点电压（如控制芯片供电、光耦输出端）与图纸标注值对比,缩小故障范围。
开关电源的维修不仅需要理论知识，更需要实践经验积累，维修人员应熟悉典型电路结构，掌握常用检测方法，并注意总结各类故障的共性规律，安全操作意识贯穿始终,避免因操作不当引发二次损坏或安全事故。
相关问答FAQs
Q1：开关电源输出电压偏低且纹波过大，可能的原因有哪些？
A：输出电压偏低且纹波过大的常见原因包括：1. 输出滤波电容失效（容量下降或ESR增大），导致滤波效果变差；2. 输出整流二极管正向压降过大或开路，造成能量传输损耗；3. 功率变换电路效率下降，如开关管导通电阻增大、变压器匝间短路等；4. 控制电路反馈异常，如光耦性能不良、误差放大器元件损坏导致占空比过小；5. 负载电流超过电源额定容量，需检查负载是否存在短路或过载情况。
Q2：维修开关电源时，如何判断变压器是否损坏？
A：判断变压器损坏可通过以下方法：1. 直观检查：观察变压器外观是否有烧焦、变色、绝缘漆脱落等现象；2. 电阻测量：用万用表电阻档检测各绕组通断，正常绕组应有一定阻值（通常为几欧姆至几百欧姆），若阻值无穷大则说明绕组开路，阻值接近零则可能匝间短路；3. 绝缘测试：测量初级绕组与次级绕组、铁芯之间的绝缘电阻，正常应大于10MΩ，若阻值过小说明绝缘不良；4. 电压检测：通电时测量初级绕组输入电压及次级绕组感应电压，若次级无输出且初级电压正常,可能为变压器初级绕组开路或磁芯饱和。
