铅酸电池寿命管理技术是一个系统工程,它贯穿于电池的选型、安装、日常使用、维护、充电以及最终的回收等整个生命周期，其核心目标是：减缓电池老化，保持其健康状态，确保其性能满足设计要求。

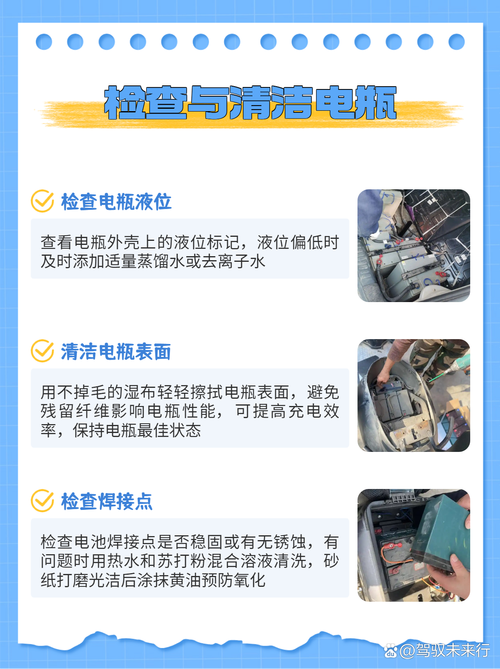

（图片来源网络，侵删）
以下是铅酸电池寿命管理技术的详细分解,从核心原则到具体实践：
核心老化机理与寿命管理目标
要管理寿命,首先要明白“敌人”是谁，铅酸电池的寿命主要受以下三种老化机制影响：
-
正极板的腐蚀与软化:
- 机理： 正极板栅（通常是铅合金）在充电过程中，尤其是在过充电和高温环境下，会被电解液氧化腐蚀，逐渐变成硫酸铅，并最终导致栅筋变细、断裂，失去导电支撑作用，正极活性物质（二氧化铅）在反复充放电中会逐渐软化、脱落。
- 管理目标： 减少过充电、控制工作温度。
-
负极板的硫酸盐化:
（图片来源网络，侵删）- 机理： 这是最常见的老化原因，电池在放电后或长期处于部分放电状态时，负极表面的活性物质（海绵状纯铅）会与电解液中的硫酸反应，生成坚硬、导电性差的硫酸铅（PbSO₄），这些硫酸铅晶体如果长期得不到溶解，会逐渐变大、变硬，堵塞电极孔隙，最终导致电池容量永久性下降，内阻急剧增大。
- 管理目标： 保证电池充足电，避免深度放电，及时补充电。
-
失水:
- 机理： 电解液由稀硫酸和水组成，在充电过程中，尤其是过充电时，会发生水的电解反应，产生氢气和氧气，导致水分损失，对于普通铅酸电池，水损失是不可逆的，液面下降会导致极板暴露，加速老化，并可能引起热失控。
- 管理目标： 采用先进的充电技术减少气体析出，或采用“免维护”设计。
寿命管理的总目标就是： 通过各种手段，最大限度地抑制这三种老化过程的发生和发展。
寿命管理的关键技术与实践
充电管理（最重要的环节）
充电方式是影响铅酸电池寿命最关键的因素,不恰当的充电是“头号杀手”。
| 充电技术 | 原理与优势 | 实施方式与管理要点 |
|---|---|---|
| 恒流限压充电 | 先用恒定电流充电，电压达到设定值后转为恒压充电，简单易行。 | - 初充电： 新电池或长期存放的电池需进行初充电，以激活活性物质。 - 恒流阶段： 电流不宜过大，一般为0.1C~0.2C（C为电池容量）。 - 恒压阶段： 电压设置是关键，需根据电池类型（如2V/6V/12V）和温度进行补偿。 |
| 多阶段智能充电 | 结合了恒流、恒压和浮充三个阶段，是目前最优的充电方式。 | - 第一阶段（恒流）： 快速充入大部分容量。 - 第二阶段（恒压/限流）： 电压恒定，电流逐渐减小，精确充入剩余容量。 - 第三阶段（浮充）： 用较低的恒定电压（如2.25V/单格）进行“维护性”充电，补充自放电损失，且几乎不产生气体。这是延长寿命的关键！ |
| 温度补偿 | 铅酸电池的充电电压对温度非常敏感，温度升高，充电电压应适当降低；反之亦然。 | - 必须为充电器配备温度传感器（内置或外置）。 - 补偿系数： 通常为-3mV/°C/单格（或-5mV/°C/单格，需参考电池手册）。 - 忽视补偿： 在高温下仍按标准电压充电，会严重加速正极板腐蚀和失水。 |
| 脉冲/去硫化充电 | 通过高频脉冲电流，破坏和溶解负极板上形成的硫酸铅晶体。 | - 主要用于修复或预防电池硫酸盐化。 - 可集成在智能充电器中，作为定期维护程序。 - 对于已严重硫酸盐化的电池，效果有限。 |
| 均衡充电 | 定期对电池组中的单体电池进行过充电，以消除单体间电压不一致性。 | - 频率： 通常每1-3个月进行一次。 - 方法： 在正常充电后，用较高的恒定电压（如2.35-2.4V/单格）充电数小时。 - 目的： 防止“落后电池”（容量最低的单体）过早失效，避免木桶效应。 |
放电管理
不当的放电同样是缩短寿命的重要原因。
（图片来源网络，侵删）
- 避免深度放电：
- 机理： 放电越深，生成的硫酸铅越多，越容易硬化，深度放电对正极板的机械结构损伤也更大。
- 管理措施：
- 设置低电压切断保护，对于12V电池，放电终止电压可设为10.5V（100%放电）或11.0V（50%放电），具体取决于应用场景和寿命要求。
- 避免将电池电量完全用尽。
- 控制放电电流：
- 机理： 过大的放电电流会产生热量，加剧极板活性物质的脱落和硫酸铅的快速生成。
- 管理措施： 确保负载电流在电池的推荐放电倍率（C-rate）范围内，20小时率放电（0.05C）对电池寿命最有利。
- 减少高温放电：
- 机理： 高温会加速所有化学反应，包括有害的腐蚀和副反应。
- 管理措施： 尽量在较低温度环境下使用电池，避免将电池置于热源旁。
温度管理
温度是影响电池寿命的“隐形杀手”。
- 理想工作温度： 20°C - 25°C。
- 温度影响：
- 高于25°C： 每升高10°C，电池寿命大约减半，主要原因是加速腐蚀和失水。
- 低于0°C： 电解液粘度增大，内阻增加，可用容量下降，且充电效率降低。
- 管理措施：
- 物理降温： 为电池组提供良好的通风环境，必要时使用空调或风扇进行强制风冷，这是数据中心、通信基站等应用的关键。
- 避免热源： 远离阳光直射、发动机、发热设备等。
- 利用温度补偿： 如前所述，充电器必须具备温度补偿功能。
日常维护与检查
对于非“免维护”电池或电池组，定期检查是必不可少的。
- 检查电解液液位：
- 对于开口式电池,定期补充蒸馏水或去离子水至规定液位，切勿添加自来水或硫酸。
- 清洁电池端子和外壳：
用苏打水溶液擦拭电池顶部和接线端子,清除酸雾和污垢，可以防止自放电和腐蚀。
- 检查连接状态：
确保所有连接端子紧固,接触良好，松动会导致连接点发热，增加内耗，并可能损坏端子。
- 检查电池外观：
查看是否有外壳鼓包、泄漏、变形等异常情况。
电池选型与系统设计
从源头上选择合适的电池,能事半功倍。
- 选择合适的电池类型：
- 富液式： 寿命最长，维护要求高，适用于对寿命要求极高的场合（如数据中心、储能电站）。
- 阀控式密封： “免维护”，主流选择，AGM（玻璃纤维隔板）电池在循环寿命和低温性能上通常优于GEL（胶体）电池，但GEL电池在深度放电和过充耐受性上表现更好。
- 考虑电池规格：
在预算和空间允许的情况下,选择容量稍大一些的电池，可以降低放电深度（DOD），延长寿命。
- 电池组设计：
- 串联使用： 尽量使用同品牌、同型号、同批次的电池，以减少内部不一致性。
- 安装： 电池间距要合理，保证散热良好，安装牢固，防止振动和冲击。
铅酸电池寿命管理的黄金法则
- 充电为王： 使用带温度补偿的智能多阶段充电器，避免恒压充电或普通充电器，保证电池充足电，并定期进行均衡充电。
- 浅放浅充： 尽量避免深度放电，设置好低电压保护，放电深度越浅，循环寿命越长。
- 温度第一： 将电池工作温度控制在20-25°C是延长寿命最有效的方法之一，务必做好通风散热。
- 定期检查： 对于可维护电池，定期检查液位、清洁端子、紧固连接，对于“免维护”电池，定期检查外观和电压。
- 正确选型： 根据应用场景（是循环使用还是浮充备用）选择合适的电池类型和规格。
通过综合运用以上技术,可以将铅酸电池的使用寿命从标准的2-3年延长至5-7年甚至更长，从而显著降低全生命周期的拥有成本，并提高系统的可靠性。
