一句话概括
CAN（控制器局域网）技术，就像是汽车的“神经网络”或“内部语言”，负责让车内各个独立的电子控制单元（ECU）之间能够高效、可靠地通信和协作。
一个生动的比喻：人体的神经系统
为了更好地理解,我们可以把一辆现代汽车想象成一个生命体：
- ECU（电子控制单元）：就像是身体的各个器官，比如大脑（发动机控制单元ECU）、心脏（变速箱控制单元TCU）、眼睛和耳朵（传感器）、手和脚（执行器如喷油器、刹车）。
- CAN总线：就像是连接所有器官的神经系统，它不是让大脑直接伸出触手去控制每一个细胞，而是通过神经系统发送和接收电信号（信息指令）。
- CAN报文：就像是神经系统传递的“信息包”，大脑ECU会通过CAN总线发送“转速3000转，请喷油”的信息，而刹车系统则会通过CAN总线发送“刹车踏板被踩下”的信息。
没有CAN总线,每个ECU都需要用一根独立的电线连接，车内会像一团乱麻一样布满成千上万根线束，这不仅成本高昂、重量巨大，而且可靠性极差，CAN总线完美地解决了这个问题。
CAN技术的核心定义
CAN（Controller Area Network），即控制器局域网，是一种由德国博世公司在1980年代开发的、用于汽车内部通信的串行通信协议。
- 控制器：指的就是ECU，它是信息的发送者或接收者。
- 局域网：指通信范围仅限于车辆内部这个“局域”环境。
它是一种技术标准,定义了：
- 物理层：用什么线缆（通常是双绞线）、用什么电平信号来表示0和1。
- 数据链路层：如何组织信息（报文格式）、如何解决“大家同时说话”的冲突（仲裁机制）、如何保证数据传输不出错（错误检测和处理）。
CAN技术的主要特点和优势
为什么CAN总线能在汽车领域占据如此重要的地位？因为它具备以下几个关键优势：
-
高可靠性
- 差分信号传输：使用两根线（CAN_H 和 CAN_L）传输信号，一根信号增强，另一根信号减弱，接收端通过比较两根线的电压差来判断信号，这种方式对电磁干扰（EMI）有极强的抗干扰能力。
- 强大的错误检测：内置循环冗余校验、位填充、错误帧等机制，能自动检测出传输错误并通知发送方重发，确保了数据的准确性，这对于刹车、转向等安全关键系统至关重要。
-
实时性
- 非破坏性总线仲裁：这是CAN最巧妙的设计之一，当多个ECU同时发送信息时，优先级高的信息会“获胜”，优先占用总线继续发送，而优先级低的信息会自动退出发送，等待下一次机会，这保证了重要信息（如碰撞预警）能被立刻传递，不会因为网络拥堵而延迟。
-
灵活性高，易于扩展
（图片来源网络，侵删）模块化设计,增加一个新的电子功能（比如新的车窗控制模块），只需将其“挂”到现有的CAN总线上即可，无需重新布设整车的线束，大大降低了开发和维护成本。
-
成本低廉
相比于点对点的连接方式,CAN总线极大地减少了线束的使用量，从而降低了整车成本和重量。
CAN总线在汽车中的具体应用

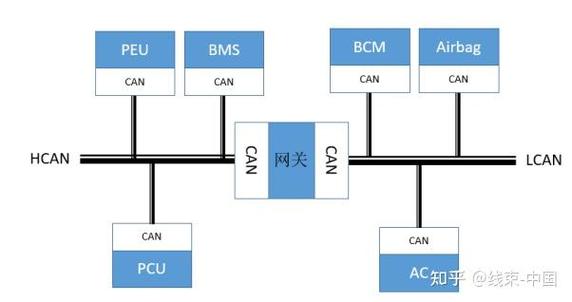

一辆车中通常不止一条CAN总线,而是根据不同功能需求，划分成多条总线网络，通过一个网关（Gateway）模块连接起来。
常见的CAN总线类型有：
-
动力系统CAN总线
- 最高优先级，传输速率最快（通常500Kbps）。
- 连接设备：发动机控制单元、变速箱控制单元、ABS/ESP（车身稳定系统）模块等。
- 传输信息：发动机转速、扭矩、车速、水温、刹车压力等，这些信息与行车安全和动力性能直接相关。
-
车身系统CAN总线
- 优先级较低，传输速率较慢（通常100Kbps或125Kbps）。
- 连接设备：车窗控制、车门控制、车灯、空调、雨刮器、中控锁等。
- 传输信息：车窗升降、车门解锁、空调温度调节、灯光开关等，这些信息对实时性要求不高。
-
信息娱乐系统CAN总线
- 速率也相对较低,用于连接车载信息娱乐系统、导航、仪表盘等。
- 传输信息：导航指令、音乐播放、电话信息、车辆状态显示等。
-
诊断CAN总线

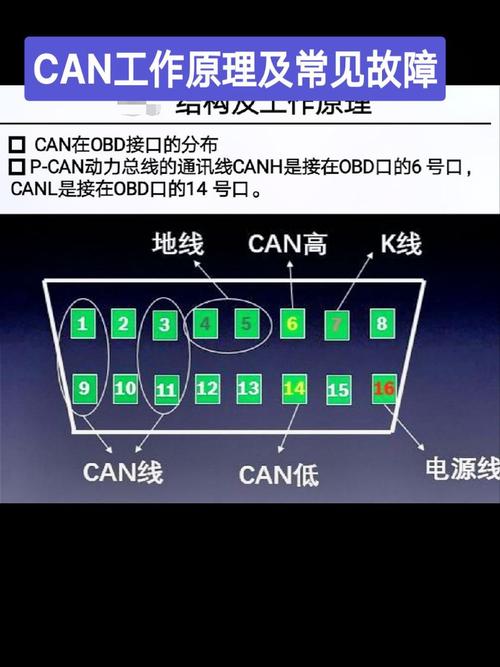

专用于故障诊断,维修人员通过OBD接口连接到这条总线，可以读取全车各ECU的故障码，进行数据流分析，是维修车辆的重要工具。
发展与未来：CAN FD
随着汽车智能化、网联化的发展，传统CAN总线的数据传输速率（最高1Mbps）和单帧数据长度（通常8个字节）已经无法满足日益增长的需求，例如高清摄像头、雷达等需要传输大量数据。
CAN FD（CAN with Flexible Data-Rate）应运而生。
- CAN FD 可以理解为CAN总线的“升级版”。
- 优势：
- 更高的传输速率：数据段的速率可以提升到5Mbps甚至更高。
- 更大的数据长度：单帧数据可以从8个字节扩展到64个字节。
- 现状：目前在新车型中，CAN FD正在逐步取代传统的CAN总线，用于处理需要更高带宽的信息（如ADAS信息），而传统的CAN总线仍然负责对实时性要求极高的动力系统。
CAN技术是现代汽车的基石之一，它通过一个标准化的、可靠的、实时的通信网络，将车内成百上千个电子设备连接成一个有机的整体，实现了车辆的智能化控制、提升了安全性和舒适性，并有效降低了成本，没有CAN总线，就没有今天的智能汽车。
