第一部分：基础知识与原理
在动手之前,必须先理解LED灯板的工作原理。

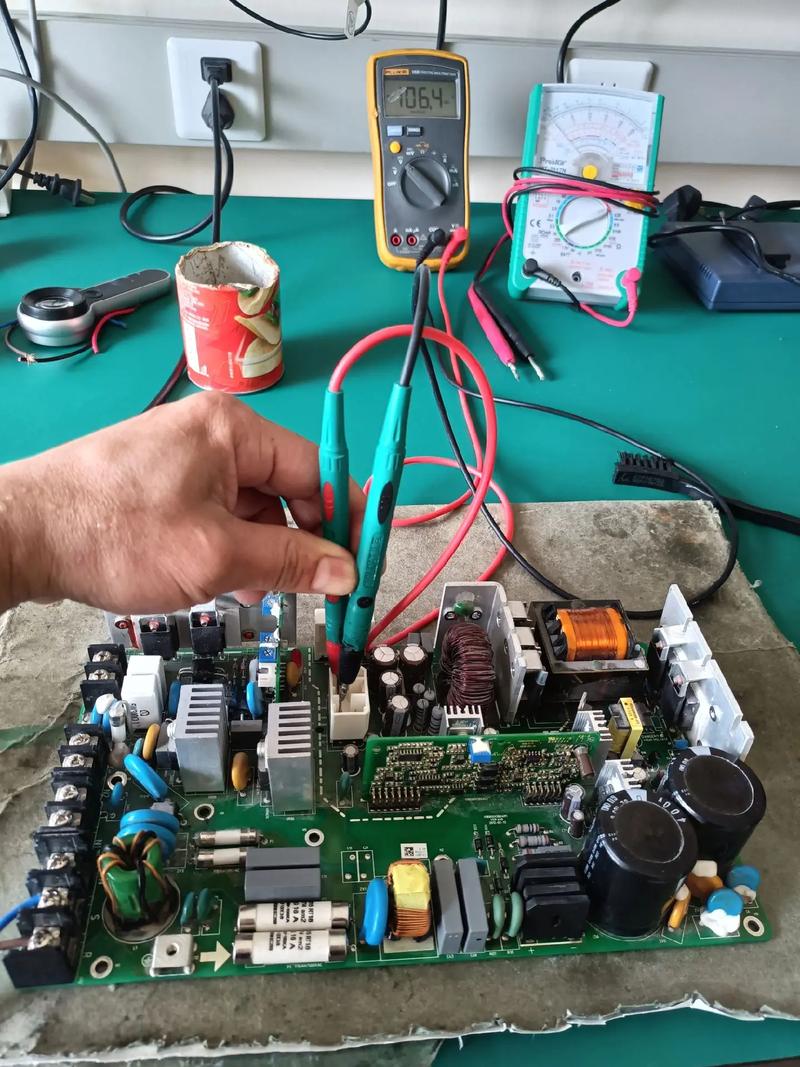

（图片来源网络，侵删）
核心组成
一个典型的LED灯板主要由以下几部分构成：
- LED灯珠: 发光的核心元件，具有单向导电性（正负极）,对电压和电流非常敏感。
- 驱动电路: 这是灯板的“心脏”，它的作用是将交流市电（如220V）或直流电源（如12V/24V）转换成适合LED灯珠工作的恒定电流，驱动电路通常包含整流、滤波、功率因数校正和恒流源等部分。
- 铜箔走线: 连接各元件的“导线”。
- PCB板: 承载所有元件的基板。
- 散热铝基板: 用于将LED和驱动产生的热量导出,保证灯珠寿命和亮度。
- 外壳与外壳: 保护内部元件,起散热和美化作用。
常见故障模式
- 驱动电路故障: 这是最常见的故障，约占80%以上，输入保险丝熔断、整流桥击穿、滤波电容鼓包/失效、恒流芯片损坏等。
- LED灯珠故障: 灯珠本身开路、短路或光衰严重。
- 焊接问题: 焊点虚焊、脱焊,导致接触不良。
- 外部因素: 进水、雷击、电压不稳等导致损坏。
第二部分：检测与维修工具
“工欲善其事，必先利其器”，准备好以下工具,能让维修事半功倍。
-
必备基础工具:
- 万用表: 最重要的工具，用于测量电压、电阻、通断、二极管等。
- 螺丝刀、镊子、剥线钳: 用于拆装和精细操作。
- 放大镜或显微镜: 用于检查微小的焊点和元件。
- 电烙铁: 用于拆卸和焊接元件，建议使用可调温的（300-400°C）。
- 吸锡器或吸锡线: 用于清除旧的焊锡。
-
进阶专业工具:

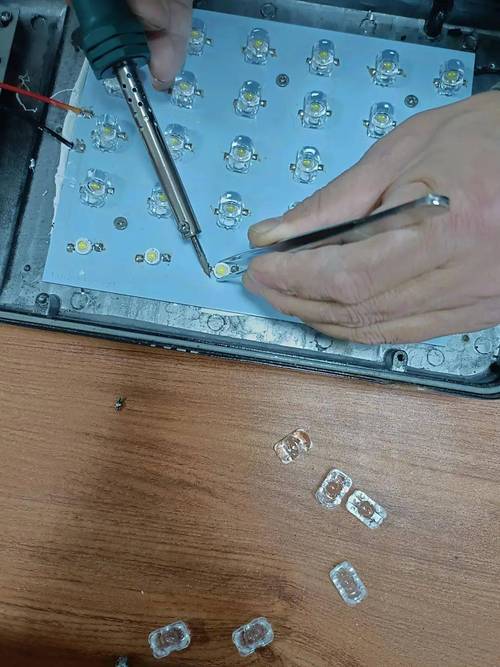

（图片来源网络，侵删）- 可调直流稳压电源: 用于测试驱动电路和LED灯珠,非常关键。
- 热风枪: 用于拆卸多引脚的芯片或贴片元件。
- LCR数字电桥: 测量电容、电感、电阻的精确值,判断是否失效。
- 绝缘电阻测试仪 (兆欧表): 检测高压部分的绝缘性能。
第三部分：LED灯板检测与维修流程（核心步骤）
安全第一！安全第一！安全第一！ 在操作任何涉及市电的设备前，务必断开电源，并对大电容进行放电操作,防止触电或损坏万用表。
初步诊断与外观检查
- 问诊： 了解故障现象，是完全不亮？还是闪烁？还是部分亮？是突然坏的还是逐渐变暗的？
- 观察：
- 看外观： 检查灯板是否有明显的烧黑、鼓包、裂痕,这是最直接的故障线索。
- 看元件： 仔细检查驱动电路上的电容，看是否有鼓包、漏液的现象,这是高压电容失效的典型特征。
- 看灯珠： 观察灯珠表面是否有黑点、裂痕。
- 看焊点： 在光线下晃动灯板，观察是否有虚焊、脱焊的焊点。
分段检测，定位故障区域
根据灯板的供电方式,分为两大类：
A. 低压直流供电 (如12V/24V LED灯板)
这类灯板相对安全,检测也简单。
-
测量输入电压：

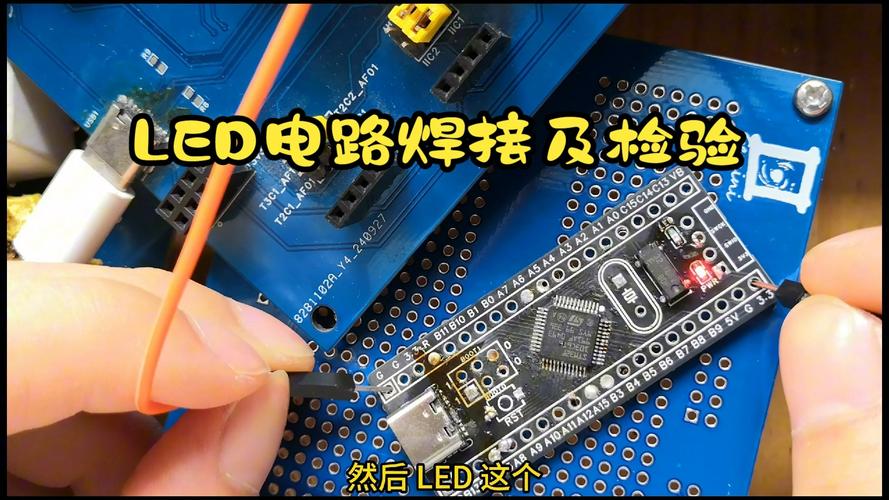

（图片来源网络，侵删）用万用表直流电压档，测量电源输入端子是否有正常的电压（如12V或24V），如果没有，说明问题在电源适配器或线路上,不在灯板本身。
-
测量输出/灯珠串：
- 如果输入电压正常，灯不亮,问题在灯板。
- 逐段测量法（推荐）
- 从电源输入端开始，沿着铜箔走线，用万用表的二极管档或电阻档,逐段测量。
- 将万用表红黑表笔分别接触两段铜箔，如果通路（会听到蜂鸣声或显示一个很小的电阻值）,说明这段铜箔和连接的元件是好的。
- 当测量到某一段时，万用表显示无穷大（开路），说明故障就在这一段，问题通常是：
- 这段路上的某个LED灯珠开路（最常见）。
- 这段路上的某个焊点虚焊。
- 短路法（快速判断）
- 用一根导线，小心地短路怀疑有问题的灯珠（或一小串灯珠）的两端。
- 如果短路后，后面的灯珠亮了,就证明被短路的那个灯珠是坏的。
-
更换故障元件：
- 如果是灯珠损坏，需要用同型号、同功率、同电压的灯珠进行更换，焊接时注意散热,避免长时间高温烫坏灯珠或PCB。
- 如果是焊点问题,重新补焊即可。
B. 高压交流/直流供电 (如220V LED灯条/灯板)
警告：此部分存在高压，操作务必极其小心！建议非专业人士不要尝试。
-
安全隔离： 确保灯板已完全与市电断开,并对高压端的大电容进行放电。
-
测量输入端：
- 用万用表电阻档或二极管档测量电源输入端（L/N线）之间的电阻。
- 正常情况： 应该有一定阻值（几十到几百欧姆不等，取决于驱动电路设计），并且表笔正反测阻值不同（因为有整流桥）。
- 开路： 电阻无穷大,说明保险丝熔断或电路有严重开路。
- 短路： 电阻接近0欧姆，说明电路有严重短路（如整流桥击穿、滤波电容击穿、后续电路短路）。
-
检测驱动电路：
- 检查保险丝： 这是最常见的故障点，如果保险丝熔断，必须先找到导致保险丝熔断的根本原因（如整流桥、滤波电容、压敏电阻等元件击穿），否则更换新保险丝后会立刻再次熔断,甚至引发更严重的危险。
- 检查关键元件：
- 整流桥： 用二极管档测量每个二极管的正向压降，应有0.5V左右的压降,反向应不通。
- 滤波电容： 用万用表电阻档测量，如果电阻值很小或为0，说明电容已击穿短路,也可以用电容档测量其容量是否与标称值相符。
- 恒流IC/芯片： 这部分检测比较复杂，需要对照 datasheet 测试其各引脚电压是否正常，如果怀疑是它损坏,通常直接更换。
-
检测LED灯珠部分：
- 高压灯板通常将很多灯珠串联起来，如果其中有一个灯珠短路,可能会导致整串不亮。
- 检测方法： 使用可调直流稳压电源进行分段测试。
- 将电源电压调到较低值（如20-30V），电流限制在较小值（如100mA）。
- 从灯珠串的末端开始,用电源的正负表笔依次接触每两个灯珠的连接点。
- 当电压加到某一段时，如果电源电压突然升高、电流降为0，说明这一段有开路故障（灯珠烧毁开路）。
- 如果某一段电流异常增大,说明有短路故障。
第四部分：常见故障案例与解决方案
| 故障现象 | 可能原因 | 检测方法 | 解决方案 |
|---|---|---|---|
| 完全不亮 | 电源无输出 输入保险丝熔断 整流桥击穿 滤波电容击穿 LED灯珠整串开路 |
测量输入电压 测量保险丝电阻 测量整流桥正反向电阻 测量电容是否短路 低压分段测通断，高压用电源分段测 |
更换电源 更换保险丝，并排查短路点 更换整流桥 更换电容 更换故障灯珠或修复焊点 |
| 部分亮（光斑） | 部分灯珠开路 部分焊点虚焊/脱焊 |
低压分段测通断 观察或用放大镜检查焊点 |
更换故障灯珠 重新补焊 |
| 闪烁或亮度不稳定 | 驱动电路不良 电源供电不稳定 灯珠性能不一致导致电流波动 |
测量驱动电路输出是否稳定 更换一个好的电源测试 较难判断 |
检修或更换驱动电路 更换电源 整串更换灯珠 |
| 灯板发烫严重 | 驱动电路输出电流过大 散热不良 灯珠本身质量差 |
测量驱动输出电流是否超标 检查铝基板与外壳是否接触良好 - |
检修驱动电路 改善散热（如加导热硅脂、扩大散热面积） 更换灯珠 |
| 通电后跳闸 | 灯板内部严重短路 进水导致短路 压敏电阻（浪涌保护器）老化击穿 |
断开负载，测量输入端电阻 检查是否有水渍或霉斑 测量压敏电阻是否短路 |
找到短路点并修复 清洁干燥，必要时更换 更换压敏电阻 |
第五部分：预防与维护
- 选用优质产品： 购买时选择信誉良好的品牌,其驱动电路和灯珠质量更有保障。
- 注意散热： 确保灯具的散热结构良好,不要在密闭空间或易积热的环境中长时间使用。
- 避免恶劣环境： 防潮、防尘、避免在电压不稳的环境中使用。
- 定期检查： 对于重要的照明系统，可以定期检查灯板外观和温度，做到早发现、早处理。
希望这份详细的指南能帮助您顺利完成LED灯板的检测与维修！耐心和细心是成功的关键。
