电源板概述与工作原理

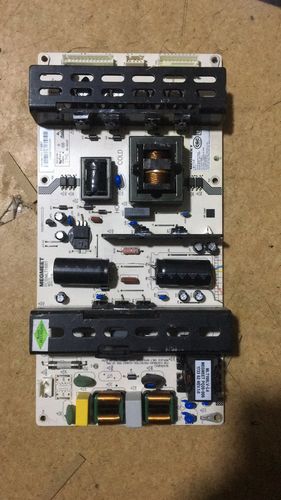

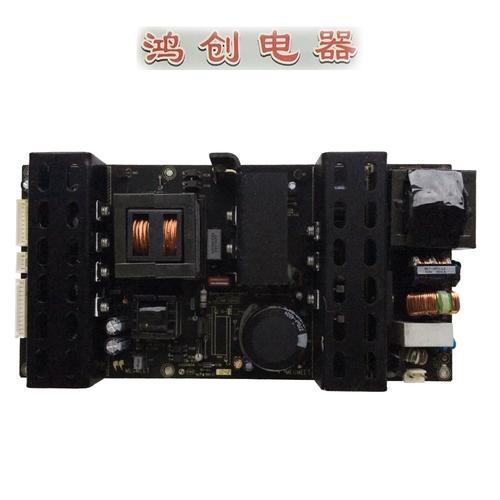

MLT199TL是一个典型的“PFC+LLC”谐振拓扑结构的电源板,主要由以下几个部分组成：
（图片来源网络，侵删）
- 输入与抗干扰电路（EMI）： 包括保险丝、压敏电阻、共模电感、X电容和Y电容，作用是滤除电网干扰,同时也防止电源自身干扰电网。
- 整流滤波电路： 桥式整流（通常是四个二极管或一个整流桥堆）和大容量电解电容,将220V交流电转换为约310V的直流电。
- PFC（功率因数校正）电路： 这是提升功率因数、稳定PFC输出电压的关键部分，它通常由一个PFC控制器芯片（如NCP1397、NCP1607等）、一个MOSFET（开关管）、一个升压电感和一个大容量电解电容组成，它的作用是将310V的脉动直流电整流成稳定的380V-400V直流电,供后级LLC电路使用。
- LLC谐振半桥电路： 这是电源的核心，负责将PFC输出的高压直流电转换为高频交流电，再通过变压器降压，它由两个LLC控制器芯片（通常是一颗双控制器，如NCP1396/NCP1397）、两个MOSFET（半桥开关管）、谐振电感、谐振电容和变压器组成。
- 次级整流输出电路： 包括变压器次级绕组、快速恢复二极管或肖特基二极管、同步整流控制器（如果有的话）以及多个输出滤波电解电容，作用是将高频交流电转换成多路直流低压电，如24V、12V、5V等，供给电视主板、背光板等使用。
- 待机电路与控制电路： 从PFC或变压器的一个辅助绕组取电，为待机芯片（如一个小的8脚IC，如TL431、光耦等）供电，遥控开机后，待机芯片会发出控制信号，开启PFC和LLC电路,使电源板进入正常工作状态。
维修前的准备工作与安全须知
⚠️ 安全第一！⚠️
- 隔离电源： 维修前务必将电源板与市电完全断开,并拔掉电视插头。
- 使用隔离变压器： 强烈建议使用隔离变压器进行维修，它能将电网与维修台隔离，有效防止触电危险，如果没有，操作时要格外小心,避免身体同时接触电路板上的任何两个点。
- 放电： 断电后，大容量PFC电容和输出滤波电容中储存有高压电，必须用大功率电阻（如5W/100kΩ）进行充分放电,否则会损坏万用表甚至电击人。
- 工具准备：
- 数字万用表（必备，用于测电压、电阻、通断）
- 示波器（强烈推荐，用于观察关键波形，如PFC、LLC驱动波形）
- 焊台/电烙铁、吸锡器、焊锡丝
- 镊子、螺丝刀
- 替换用元器件（MOSFET、电解电容、电阻、二极管、光耦等,见下文常见故障件）
常见故障与维修步骤
故障现象一：完全无反应，指示灯不亮
这是最常见的故障,通常是初级电路问题。
维修思路： 从前级到后级,逐步排查。
-
外观检查：

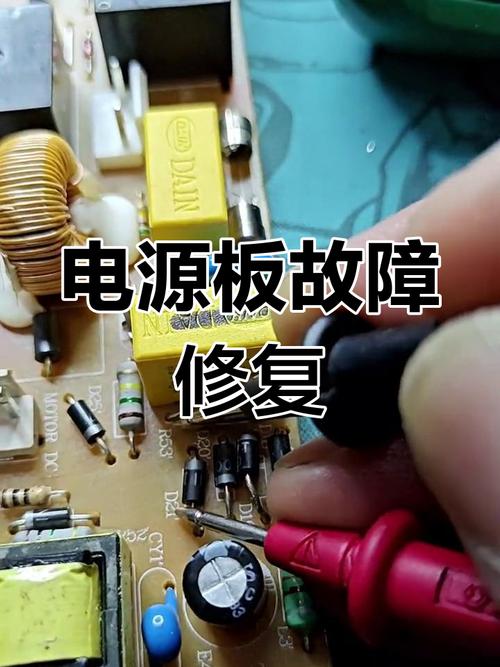

（图片来源网络，侵删）- 保险丝： 拆下电源板，观察保险丝F1是否熔断。
- 保险丝熔断发黑： 说明后级有严重短路，重点检查：
- 整流桥： 用万用表二极管档测量四个引脚,是否有击穿短路。
- PFC MOSFET： 这是最高概率的故障件，测量D-S极、G-S极是否击穿短路,通常为三只脚的贴片或直插MOSFET。
- LLC半桥MOSFET： 同样测量是否击穿短路。
- PFC/LLC控制器芯片： 检查是否击穿。
- X电容、Y电容： 检查是否击穿。
- 保险丝熔断但透明： 可能是瞬间浪涌电流导致，可更换同规格保险丝后通电测试,但要密切观察。
- 保险丝完好： 说明后级没有严重短路,故障可能在待机电路或软启动电路。
- 保险丝熔断发黑： 说明后级有严重短路，重点检查：
- 保险丝： 拆下电源板，观察保险丝F1是否熔断。
-
保险丝完好时的排查：
- 测待机电压： 找到输出为5VSB（5V Standby）的滤波电容，通电测量（注意安全！）其两端是否有5V电压。
- 有5V电压： 说明待机电路正常，问题出在主电源的“开机控制”部分，检查待机控制电路到PFC和LLC控制器之间的控制信号线（通常是EN或PWR-ON引脚）是否正常，可能需要检查驱动IC、光耦PC817等。
- 无5V电压： 故障在待机电路，待机电路通常很简单，检查：
- 待机变压器（如果有）初级绕组电阻是否正常。
- 待机供电的整流二极管是否开路。
- 待机稳压IC（如TL431）和光耦是否损坏。
- 待机启动电阻是否变值或开路。
- 测待机电压： 找到输出为5VSB（5V Standby）的滤波电容，通电测量（注意安全！）其两端是否有5V电压。
故障现象二：有指示灯，但屏幕不亮，或“三无”（无光、无图、无声音）
这通常意味着PFC和LLC主电路没有启动,或者次级整流输出有问题。
维修思路： 检查主供电是否正常。
-
测量关键电压点：
（图片来源网络，侵删）- PFC输出电压（Vpfc）： 测量PFC大电容两端电压。
- 正常值： 约380V-400V（在正常工作状态下）。
- 低电压（~310V）： 说明PFC电路未工作，检查PFC控制器芯片的供电、VCC电压、过零检测信号、驱动输出信号（用示波器看波形）以及PFC电感、MOSFET、二极管。
- LLC输出电压（Vcc）： 测量LLC控制器芯片的VCC供电引脚电压，这个电压通常由一个辅助绕组通过整流滤波得到。
- 无电压： 检查辅助绕组的整流二极管、滤波电容。
- 电压异常： 检查VCC供电的稳压电路（如TL431、光耦、电阻分压网络）。
- 次级输出电压（如24V, 12V, 5V）： 测量各路输出滤波电容两端电压。
- 所有输出均为0V： 故障在初级,重点检查PFC和LLC电路是否正常启动。
- 部分输出有电压，部分没有： 故障在次级对应的那路整流滤波电路，检查该路的整流二极管（或同步整流驱动电路）、滤波电容、保险电阻。
- PFC输出电压（Vpfc）： 测量PFC大电容两端电压。
-
检查保护电路：
- 电源板通常设有多种保护，如过压保护、过流保护、过温保护、短路保护等。
- 如果某个保护电路被误触发，电源会进入保护状态,关闭输出。
- 排查方法：
- 断开法： 在确认次级无短路后，可以尝试断开各路输出的负载（即拔掉连接到主板和背光板的排线），看电压是否能恢复正常，如果恢复正常,说明是负载侧短路或保护电路问题。
- 查找保护信号： 查找PFC和LLC控制器芯片的“过流”、“过压”、“过温”等保护引脚，用万用表测量其电压是否被拉低，找到哪个保护被触发，再顺着相关电路查找原因（如电流采样电阻、电压反馈电阻、光耦等）。
故障现象三：电源发出“吱吱”叫声
这是典型的负载过重或电源振荡不稳定的迹象。
维修思路： 重点检查输出端是否短路,以及关键元器件是否性能不良。
- 测量次级输出端对地电阻：
- 用万用表低阻档（200Ω档）测量各路输出（24V, 12V, 5V）的正极对地负极的电阻。
- 正常值： 应该有较大阻值，如5V输出一般在几欧姆以上,24V输出可能稍低。
- 阻值很小（接近0Ω）： 说明该路输出存在严重短路，重点检查该路的滤波电容是否击穿、整流二极管是否击穿、以及连接的负载（主板或背光板）是否存在短路。
- 检查初级关键元器件：
如果次级无短路，但电源仍叫，可能是初级PFC电感、LLC谐振电容、变压器等元器件特性不良,导致电源在临界振荡状态。
MLT199TL电源板常见易损件
根据大量维修案例总结,以下元器件是最高概率损坏的：
- MOSFET开关管：
- PFC MOSFET： 通常型号为STP14N60M2或类似,是故障率最高的器件之一。
- LLC半桥MOSFET： 型号可能为STP8N60或类似,也容易击穿。
- 维修提示： 更换MOSFET时，务必检查其驱动电阻是否同时损坏（通常为几欧姆到几十欧姆的贴片电阻），以及栅极极间电容是否正常,驱动电阻开路会导致MOSFET因驱动不足而烧毁。
- 电解电容：
- PFC输出滤波电容： 容量值较大（如100μF/450V），长期工作在高温高压下，容易鼓包、失容。
- LLC VCC供电滤波电容： 容量较小（如22μF/50V）,也容易失效。
- 次级输出滤波电容： 如24V、12V、5V的滤波电容，是故障高发区，鼓包、漏液、失容非常普遍。
- 维修提示： 更换电容时，务必选用耐压足够、温度等级高（105℃以上）、低内阻的品牌电容，如尼吉康、红宝石、三洋等,这是保证电源长期稳定工作的关键。
- 电阻：
- 保险电阻： 在各路输出端,起过流保护作用。
- 采样电阻： 在PFC和LLC的电流检测回路中，阻值很小（如0.1Ω, 0.22Ω）,容易因过流而烧断或阻值变大。
- 启动电阻： 阻值通常较大（如几百kΩ）,开路会导致电源无法启动。
- 光耦：
主要用于稳压反馈和待机控制，型号多为PC817,损坏会导致输出电压失控或无法开机。
- 控制器芯片：
如NCP1397、NCP1396等，通常在周边元器件（如MOSFET、电阻、电容）都检查无误后,才考虑是否是芯片本身损坏。
总结维修流程
- 安全放电 -> 外观检查 -> 测保险丝。
- 保险丝烧： 查整流桥、PFC/LLC MOSFET。
- 保险丝好： 测待机5V，5V无，查待机电路；5V有,查主电源控制信号。
- 主电源不工作： 测PFC电压（应~400V），PFC电压低，查PFC电路；PFC电压正常,查LLC电路和VCC供电。
- 输出电压异常/电源叫： 测次级输出对地电阻,查负载和次级整流滤波电路。
- 更换元器件： 遵循“先易后难，先小后大”的原则，优先更换电容、电阻、MOSFET等易损件。
- 上电测试： 更换关键元器件后，建议先接假负载（如灯泡）进行测试,确认电压稳定后再接到电视上。
维修电源板是一个细致活，需要耐心和逻辑，希望这份指南能对你有所帮助！祝你维修顺利！
