电视内部含有高压电，即使在断电后，大电容中仍可能储存有足以致命的电荷。如果您没有电子维修基础，请不要尝试自行维修。 本教程旨在为有经验的维修人员或爱好者提供理论指导和参考，维修时请务必做好安全防护，如佩戴绝缘手套、使用放电棒等。
（图片来源网络，侵删）
第一部分：维修前的准备与安全须知
在观看任何视频教程之前,您必须了解以下基础知识，这是安全维修的基石。
核心安全知识
- 电容放电是重中之重：
- 位置： 电源板上最大的几个电容（通常是300V左右）是储能的关键。
- 方法： 维修前，务必使用专用放电棒或用一个大功率（如5W-10W）的电阻，两端接上表笔，去接触电容的两个引脚，进行放电。绝对禁止直接用螺丝刀等金属工具去短接，会产生巨大电弧，损坏电容和电路板，并非常危险。
- 确认： 放电后，用万用表直流电压档测量电容两端电压，确保读数为0V。
- 隔离电源： 维修时，电视电源线应插在可控制的插座上，最好使用隔离变压器，它能将市电与维修电路隔离开，防止因设备漏电导致的触电风险。
- 单手操作： 测量电路时，尽量只用一只手操作，另一只手放在背后或口袋里，防止电流通过心脏。
- 绝缘： 在带电测试时，脚下最好垫上绝缘垫，确保身体与大地良好绝缘。
必备工具与仪器
- 基础工具：
- 万用表（必备，用于测电压、电阻、通断）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 螺丝刀套装
- 钳子、镊子
- 关键仪器：
- 可调直流稳压电源： 这是核心工具！它能模拟电视主板输出的开机信号（P-ON或PS-ON），并提供可调的电压和过流保护功能，可以安全地给电源板通电测试，避免二次损坏。
- 示波器： 高级维修必备，用于观察开关电源的PWM波形，判断驱动芯片、反馈电路是否工作正常。
- 放电棒、绝缘手套。

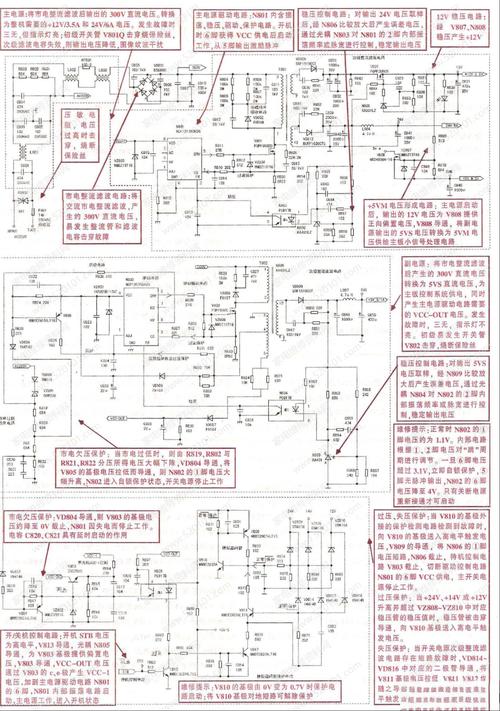

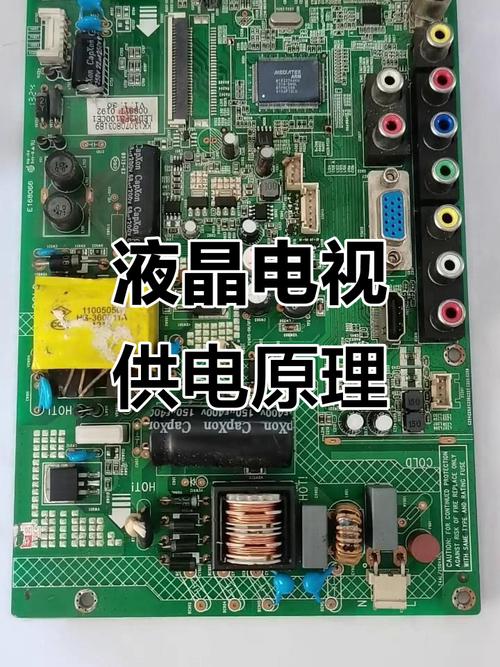

第二部分：电源板工作原理简述（理解原理是维修的关键）
在看视频前,先快速了解电源板的工作流程，这样看视频时才能知其所以然。
-
AC输入与抗干扰/整流滤波：
- 市电AC220V进入,首先经过保险丝、压敏电阻（防雷击）、共模电感（抗干扰）。
- 然后通过整流桥（四个二极管）将交流电转换成脉动的直流电。
- 最后由大容量电解电容（通常标有400V）进行滤波，变成平滑的约300V直流电。
-
PFC（功率因数校正）电路（中高端电源板常见）：
（图片来源网络，侵删）- 目的是提高电源的功率因数,减少对电网的干扰，并输出更稳定的电压（通常是380V-400V的直流电）。
- 核心是一个由MOS管、电感和PFC控制芯片（如L6562、NCP1653等）组成的升压电路。
-
DC-DC变换（核心开关电源）：
- 这是电源板的“心脏”，负责将高压直流电转换成电视各部分所需的各种低压直流电。
- 主电源（+12V/24V）： 主要供给主板、背光驱动板等功率较大的部件。
- 待机电源（+5V- Standby）： 只要电视插上电，这部分就工作，为主板的待机电路供电，用于接收遥控器信号和开机。
- 副电源（如+32V, +18V, +9V, +5V等）： 供给小信号处理电路、音频功放等。
- 工作流程：
- 300V/400V直流电通过启动电阻给PWM控制芯片（如L6599、TEA2261、SG6848等）提供启动电压。
- 芯片开始工作,输出驱动脉冲，驱动开关MOS管/变压器。
- 变压器次级线圈感应出交流电,再通过整流二极管和滤波电容输出直流电压。
- 反馈电路：通过光耦（如PC817）和精密稳压芯片（如TL431）将输出电压的微小变化反馈给PWM芯片，动态调整驱动脉冲的宽度，从而稳定输出电压。
-
保护电路：
过压保护、过流保护、短路保护、过热保护等，当检测到异常时，PWM芯片会停止输出，关闭电源。
第三部分：维修思路与步骤
这是维修的“方法论”，适用于大部分电源板故障。
（图片来源网络，侵删）
-

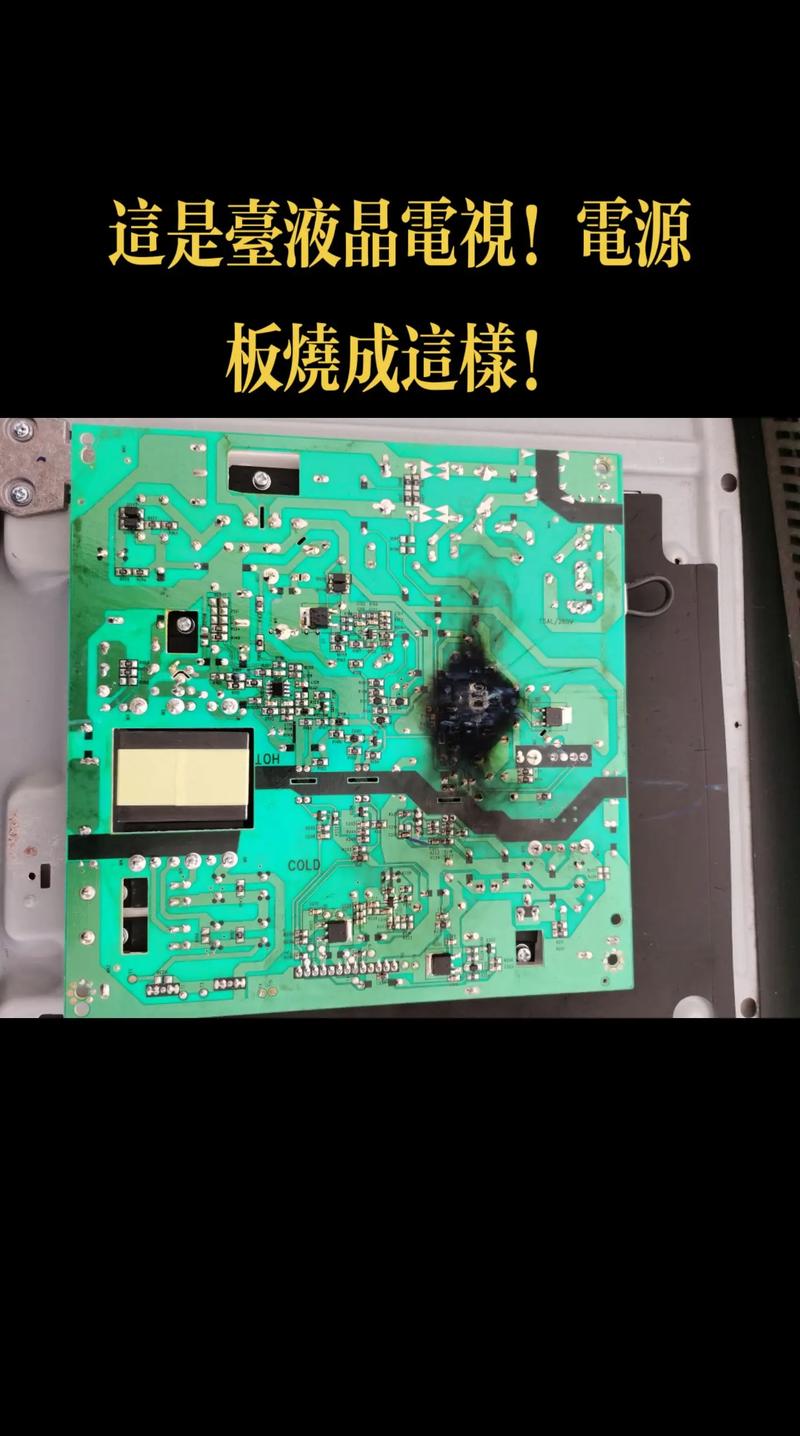

外观检查（目测法）：
- 观察保险丝是否熔断,如果保险丝发黑或熔断，说明后级电路存在严重短路。
- 检查电容是否有鼓包、漏液的痕迹，这是最常见的故障点之一。
- 检查MOS管、整流二极管、IC芯片是否有烧焦、裂开的痕迹。
- 检查电路板是否有烧黑的铜箔或虚焊点。
-
测电阻，查短路（断电测量）：
- 测AC输入端电阻： 用万用表电阻档测电源板AC输入插脚两端，正常应有几百千欧的阻值，如果阻值很小或为0，说明输入回路有短路。
- 测PFC输出端对地电阻： 测量PFC电路中大电容的正极对地电阻，正常应有几十到几百千欧，如果阻值很小，说明PFC后级（主电源等）有短路。
- 测各路输出端对地电阻： 分别测量+12V、+5V等输出端的对地电阻，如果某一路阻值异常偏低，说明该路输出存在短路。
-
通电测试（核心步骤，务必使用可调电源！）：
- 连接可调电源：
- 将电源板的AC输入端连接到可调电源的AC输出端（注意是交流！）。
- 找到电源板上主电源的待机控制脚（通常标记为P-ON或PS-ON），将其连接到可调电源的控制端。
- 设置可调电源参数：
- 电压调到0V。
- 电流限制调到5A-1A（防止大电流烧毁电路）。
- 逐步加压测试：
- 从0V开始,缓慢上调电压到220V。
- 观察现象：
- 电压一跳就跳闸/过流保护： 说明存在严重短路，回到第2步，重点检查MOS管、整流桥、PFC电容、副电源IC等是否击穿。
- 电压能加到220V，但电流很小（接近0A）： 说明电源板完全没有工作，检查保险丝、启动电阻、PWM芯片是否损坏。
- 电压能加到220A，电流正常，但无电压输出： 可能是PWM芯片未工作、驱动电路问题、反馈环路开路、变压器损坏等，需要用示波器或万用表逐步测量关键点电压。
- 模拟开机：
- 当电压加到220V后,给P-ON脚一个高电平（可以是3.3V或5V，具体看电路图），模拟主板发送的开机信号。
- 正常情况下,可调电源的电流会明显增大（主电源开始工作），并且能测到+12V等主电压输出。
- 连接可调电源：
第四部分：优质维修视频教程资源推荐
以下是一些在B站、YouTube等平台上广受好评的UP主/频道，他们的视频内容系统、清晰，非常适合学习。
B站（哔哩哔哩）资源
B站是国内电子维修爱好者的聚集地,资源非常丰富。
-
@家电维修哥
- 特点： 内容非常系统，从基础原理到实际维修案例讲解得非常透彻，他会详细展示维修思路和操作过程，对新手非常友好。
- 推荐视频： 搜索“电源板维修”、“电视电源维修”等关键词，能找到他的系列教程。
-
@电子学堂
- 特点： 理论知识扎实，讲解深入，他不仅教你怎么修，更教你“为什么这么修”，适合希望深入理解原理的学习者。
- 推荐视频： 有很多关于开关电源原理、PFC电路、反馈环路分析的专题视频。
-
@极速修
- 特点： 专注于快速维修，实战经验丰富，视频节奏快，直击要害，适合有一定基础，想学习高效维修技巧的师傅。
- 推荐视频： 大量真实维修案例，能让你见识到各种稀奇古怪的故障和解决方法。
-
搜索关键词：
电源板维修教程液晶电视电源维修开关电源维修PFC电路维修电源板原理
YouTube资源
-
@Jestine Yong (HDClamp)
- 特点： 国际知名的电子维修讲师，教学风格非常细致，强调安全操作和系统性诊断，他的网站和YouTube频道有大量付费和免费的优质课程。
- 推荐视频： 搜索 "LCD TV power supply repair"。
-
@Alec.tv (Alec K)
- 特点： 维修风格干净利落，诊断思路清晰，他会使用示波器等高级工具进行故障分析，技术含量高。
- 推荐视频： 搜索 "power supply repair"。
-
@EEVblog
- 特点： 虽然不专门讲电视电源，但Dave Jones对开关电源的原理、设计、测量和维修有极其深入和权威的讲解，他的视频能帮你建立坚实的理论基础。
- 推荐视频： 搜索 "switch mode power supply tutorial"。
第五部分：学习路径建议
- 先看原理，再看维修： 先花时间把第二部分的“工作原理”搞懂，特别是DC-DC变换和反馈环路。
- 跟着视频学操作： 找一个你喜欢的UP主，从他的基础视频开始，跟着他的思路和操作一步步学习。
- 理论与实践结合： 不要只看，要动手，找一块坏的电源板（可以从废品站或网上购买），按照第三部分的“维修思路”去实际操作。
- 从简单故障开始： 先练习更换鼓包的电容、烧毁的保险丝和MOS管等常见易损件。
- 学习使用仪器： 重点学习使用可调直流稳压电源，这是安全测试的保障，有条件再学习使用示波器。
祝您学习顺利,维修技术节节高！请务必时刻牢记安全第一！
