第一部分：安全第一，准备充分
在开始任何维修工作之前,安全是重中之重。
（图片来源网络，侵删）
-
断电与放电：
- 必须断开交流输入电源,并拔掉电源线。
- 对于大功率电源，输入端的滤波电容（通常体积很大）中可能储存有致命的高压电，必须使用大功率的电阻（5W/1kΩ）对其进行人工放电，直到用万用表测量其电压接近0V。严禁直接短路放电,否则会损坏电容和电路板。
-
工具准备：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：非常有用，用于观察开关波形、PWM信号等动态信号。
- 隔离变压器：强烈推荐，它能将设备与市电电网隔离,防止因中线带电或设备漏电造成的触电风险。
- 焊接工具：电烙铁、焊锡、吸锡器等。
- 螺丝刀、镊子、放大镜：用于拆卸和检查元件。
- 替换元件：准备一些常见的易损件，如保险丝、整流桥、功率MOSFET/IGBT、PWM控制器芯片（如UC384x系列）、输出整流二极管、电解电容等。
-
环境准备：
- 在干燥、整洁、光线充足的工作台面上进行维修。
- 保持工作台整洁,防止小零件丢失或造成短路。
第二部分：故障现象与初步判断
电话交换机电源通常有多个输出（如+5V, +12V, -48V等），并有PGOOD（电源好）信号和FAN（风扇）控制信号，根据故障现象,可以快速定位问题的大致范围。
（图片来源网络，侵删）
| 故障现象 | 可能的原因 | 初步判断方向 |
|---|---|---|
| 完全无输出，指示灯不亮，风扇不转 | 交流输入问题（保险丝熔断） 前级整流滤波电路故障 PWM控制器未工作 |
前级电路 |
| 输出电压偏低 | 后级整流滤波电路问题（电容失效、二极管内阻大） 负载过重或短路 电压反馈环路有问题 PWM控制器部分损坏 |
后级电路或反馈环路 |
| 输出电压偏高 | 电压反馈环路开路 PWM控制器或其供电异常 |
反馈环路 |
| 输出电压不稳定，有波动 | 滤波电容失效（ESR增大） 控制环路元件参数漂移 负载能力差 |
滤波电路或控制环路 |
| 有输出，但PGOOD信号无效 | 电压检测电路故障 PGOOD信号生成电路故障 |
监控/保护电路 |
| 发出“滋滋”声或间歇性工作 | 负载短路 电源进入过流或短路保护状态 某个元件接触不良 |
过流保护或短路 |
第三部分：系统性的维修步骤（由简到繁）
目视检查
在不通电的情况下,仔细检查电源板：
- 保险丝：观察玻璃管保险丝内部是否发黑、熔断，用万用表电阻档测量其通断，如果熔断，切勿直接更换新保险丝就通电,必须找到导致熔断的根本原因。
- 外观：检查是否有明显的烧焦、发黑、爆裂的元件（特别是电容、电阻、MOSFET）。
- 电容：检查顶部是否鼓包、漏液。
- PCB板：查看是否有铜箔烧断、虚焊、脱焊。
- 连接器：检查排线、端子是否松动或氧化。
前级电路（AC-DC部分）检查
这是最容易出问题的地方,也是危险的地方。
-
输入端检查：
- 测量交流输入插座的两个端子之间的电阻，正常情况下，由于有NTC热敏电阻和整流桥的存在，电阻值应该在几十到几百欧姆之间，如果为无穷大，可能是保险丝或NTC开路，如果接近0Ω,则后级有严重短路。
- 检查压敏电阻 是否击穿短路（通常表现为表面有裂纹或黑点）。
- 检查NTC热敏电阻是否开路。
-
整流滤波电路检查：

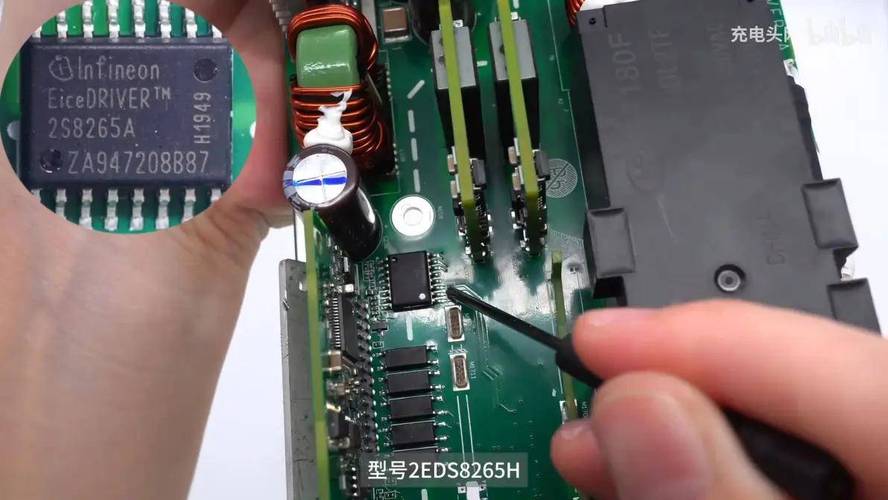

（图片来源网络，侵删）- 整流桥：用万用表二极管档测量其四个二极管是否正常,任何一个击穿都会导致保险丝熔断。
- 滤波电容：测量其两端是否短路，如果短路，更换之，如果外观完好，可以测量其电容量（用电容表）或用示波器看其上的纹波是否过大来判断其好坏。
-
启动电路检查：
- 电源启动需要一个微小的电流来给PWM控制器芯片供电，这部分通常是一个高压电阻（几百kΩ）从高压端降压后给芯片供电。
- 测量这个电阻是否开路，如果开路，PWM控制器得不到启动电压,整个电源将无输出。
核心控制与功率变换电路检查
如果前级电路正常,那么问题出在这里。
-
PWM控制器芯片检查：
- 测量芯片的VCC（供电）引脚电压是否正常，这个电压通常由启动电路提供，一旦电源启动,会由辅助绕组供电。
- 检查芯片的软启动引脚、反馈引脚等关键引脚的电压是否在正常范围内（需查阅芯片数据手册）。
- 如果芯片损坏，更换之，常见的型号有UC3842, UC3843, UC3844, UC3845等。
-
开关管（MOSFET/IGBT）检查：
- 这是最容易损坏的功率元件之一，通常是因为过流、过压或驱动不足而烧毁。
- 用万用表二极管档测量D-S极之间是否击穿短路，如果短路,更换之。
- 注意：更换MOSFET时，要选择完全匹配或参数更优的型号,并检查其栅极驱动电阻是否正常。
-
驱动电路检查：
- PWM芯片输出一个小的PWM信号,通过驱动电路放大后去驱动MOSFET。
- 检查驱动电路中的上拉/下拉电阻、加速电容、栅极限流电阻是否正常。
- 用示波器观察MOSFET的栅极波形，应该是一个清晰、有一定幅度的方波，如果波形畸变或幅度不足,说明驱动电路有问题。
后级输出电路检查
-
整流二极管：
检查输出端的整流二极管（通常是肖特基二极管）是否击穿短路,用万用表二极管档测量。
-
滤波电容：
检查输出端的电解电容是否鼓包、漏液或失效，用万用表测量其是否短路,或用电容表测量容量。
-
负载检查：
- 非常重要！ 为了判断是电源本身问题还是交换机主板问题，可以将电源的输出与负载（主板）断开，接上一个假负载（汽车灯泡或功率电阻）。
- 如果接上假负载后，电压恢复正常，说明问题出在交换机主板上（有短路或过载元件）。
- 如果接上假负载后，电压仍然不正常,说明问题在电源本身。
反馈环路检查
反馈环路是保证输出电压稳定的关键。
- 通常由光耦 和一个精密稳压源（如TL431）组成。
- 检查方法：
- 测量TL431的参考端、阳极、阴极电压,判断其是否工作正常。
- 测量光耦的初级（发光二极管侧）和次级（光敏三极管侧）是否导通，可以用万用表测量光耦的1-2脚和3-4脚之间的电阻。
- 检查反馈环路中的电阻、电容是否有变值或损坏。
第四部分：常见故障案例与维修技巧
-
保险丝熔断，MOSFET也击穿
- 原因：通常是后级有严重短路，或MOSFET本身质量不佳、驱动不足导致其瞬间损坏。
- 维修：更换保险丝、MOSFET后，务必仔细检查整流桥、输出整流二极管、滤波电容是否也一并损坏，最好在未接负载的情况下通电测试，用示波器观察PWM波形是否正常,确认没有其他短路点后再接入负载。
-
输出电压偏低，但空载时正常
- 原因：带载能力差，通常是输出滤波电容ESR（等效串联电阻）变大，或功率MOSFET/Rds(on)增大，或输出整流二极管正向压降过大。
- 维修：重点检查输出端的电解电容，即使外观完好，其性能也可能已经下降，用手触摸，如果异常发烫,基本可以确定是它的问题。
-
电源“打嗝”，间歇性工作
- 原因：电源进入过流保护或短路保护状态，通常是负载短路，或电源自身的电流检测电路（如采样电阻）有问题。
- 维修：断开负载，接上假负载，如果假载工作正常，则问题在主板，如果仍然打嗝，则检查电流检测电阻的阻值是否变大,或PWM芯片的电流检测引脚外围元件是否损坏。
第五部分：预防性维护与总结
- 定期除尘：电源长期在机房运行，灰尘会影响散热,是电容等元件老化的加速器。
- 监控工作环境：保持机房温度、湿度适宜。
- 记录维修过程：对于维修过的电源，记录下故障点、更换的元件型号,便于日后分析和参考。
维修开关电源是一个逻辑推理的过程，遵循“安全 -> 外观 -> 前级 -> 核心 -> 后级 -> 反馈”的顺序，结合“先断负载，再测电源”的原则，可以高效地定位并解决问题，对于没有经验的人员，建议先从简单的目视检查和元件替换开始，逐步深入，遇到复杂问题，不要强行通电,寻求专业帮助或更换新电源往往是更安全的选择。
