离合器是一个精密的机械部件，维修起来需要一定的动手能力和工具，下面我将从工作原理、常见故障、维修步骤、注意事项四个方面为您进行全面的解析。

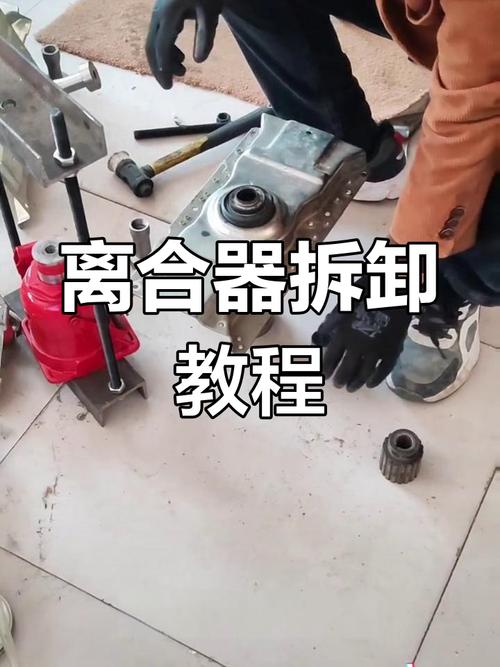

（图片来源网络，侵删）
双动力离合器的工作原理
要维修，先要懂原理,双动力离合器主要有两个核心功能：
-
洗涤状态（波盘转动，内筒不转）：
- 当洗衣机设置为洗涤程序时，电机通过皮带带动离合器外部的脱水轴转动。
- 离合器内部的棘爪在拨叉和离合器套的作用下，与洗涤轴上的棘轮结合。
- 动力通过棘爪传递给洗涤轴，洗涤轴带动底部的波盘（洗涤盘）正反向旋转,实现洗涤。
- 由于离合器内部的结构设计（如单向轴承），动力无法传递给与脱水轴相连的内筒,所以内筒保持静止。
-
脱水状态（内筒高速转动，波盘不转）：
- 当洗衣机进入脱水程序时，电机通过皮带带动离合器脱水轴高速转动。
- 排水电磁阀动作，拉动排水阀，并通过离合器钢丝拉动拨叉。
- 拨叉会向上移动，使棘爪与棘轮脱离,从而断开洗涤轴的动力。
- 动力会通过内部的抱簧或棘轮等结构，使离合器套与脱水轴“锁死”，动力直接传递给与离合器套相连的内筒，使其高速旋转,实现脱水。
离合器就是通过一个“拨叉”来控制一个“棘爪”，让它选择性地把动力传给“波盘”或“内筒”。

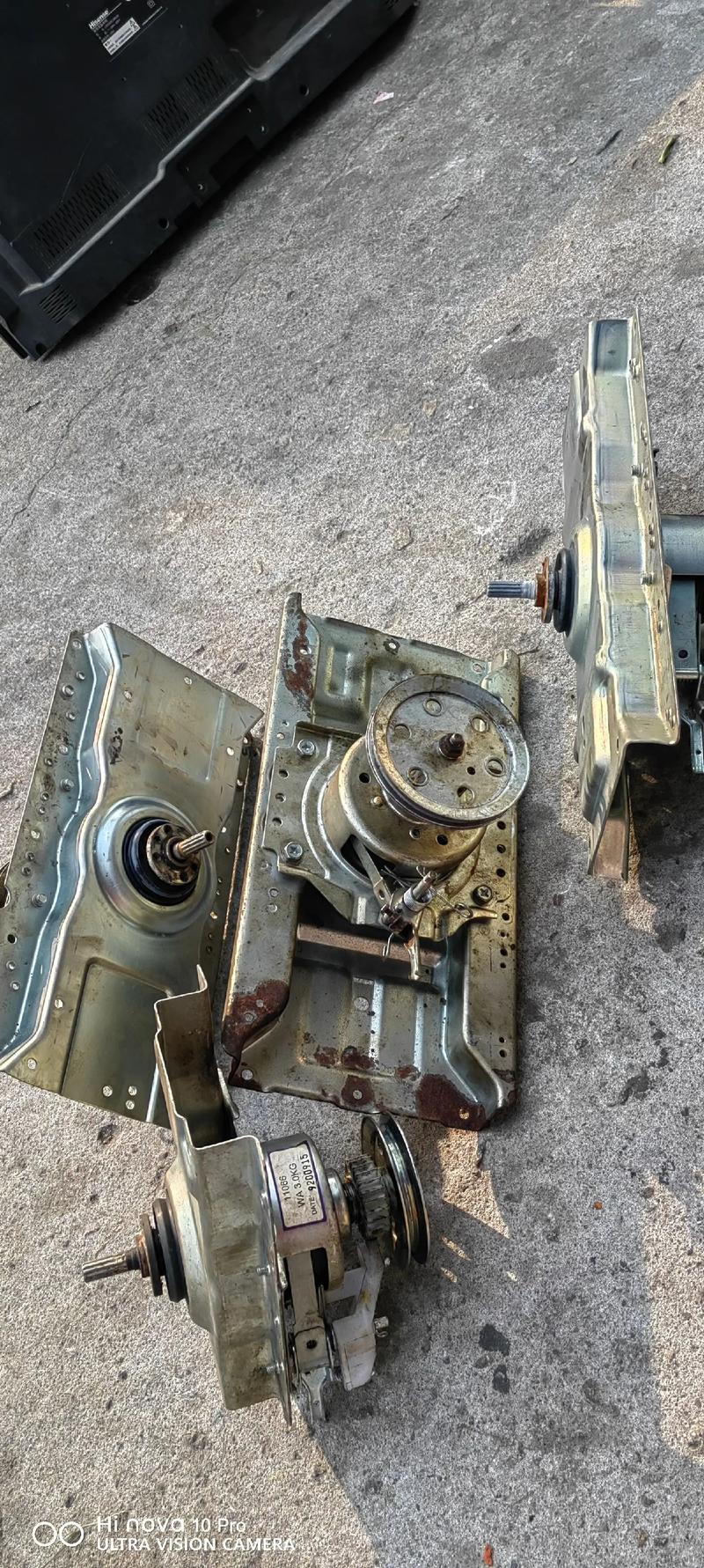

（图片来源网络，侵删）
常见故障及原因分析
当离合器出现问题时,通常表现为以下几种症状：
| 故障现象 | 可能的原因 |
|---|---|
| 洗涤时波盘不转 | - 离合器棘爪与棘轮打滑或损坏：这是最常见的原因，棘爪磨损、断裂，或棘轮的齿磨损，导致无法有效传递动力。 - 离合器钢丝脱落或断裂：钢丝负责拉动拨叉，如果它掉了或断了，棘爪就无法动作。 - 拨叉变形或卡住：拨叉本身变形或被异物卡住，无法正常推动棘爪。 |
| 洗涤时内筒跟着一起转（脱水桶转） | - 离合器内部抱簧或单向轴承失效：在洗涤状态下，抱簧本应处于“放松”状态，让内筒不转，如果抱簧失效或单向轴承卡死，动力就会意外传递给内筒。 - 离合器内部齿轮损坏：内部传动齿轮损坏，导致动力异常传递。 |
| 脱水时内筒不转（只有电机在响） | - 离合器抱簧或脱水轴上的摩擦片严重磨损：在脱水状态下，抱簧需要“抱紧”脱水轴来传递动力，如果抱簧松弛或断裂，或摩擦片磨平，就无法带动内筒。 - 离合器套与脱水轴之间打滑：连接部件损坏或磨损，导致动力传递中断。 - 离合器钢丝调节不当或脱落：导致拨叉没有将棘爪完全抬起，离合器套无法锁死。 |
| 洗涤和脱水时都有异常噪音 | - 离合器内部缺油或干磨：长期使用导致润滑油干涸或泄漏。 - 轴承损坏：离合器支撑轴承磨损，会产生“嗡嗡”或“咯咯”的噪音。 - 内部齿轮、拨叉等部件磨损或松动。 |
| 离合器打滑，有焦糊味 | - 皮带过松：虽然不完全是离合器问题，但会导致负载增大，离合器长期处于高负荷工作状态，容易损坏。 - 离合器内部摩擦部件（如抱簧、刹车带）严重磨损，导致打滑并产生高温和焦糊味。 |
维修步骤（以“洗涤不转”为例）
⚠️ 重要提示：维修前务必拔掉洗衣机电源插头，并关闭水源！
第一步：准备工作
- 工具：螺丝刀（十字、一字）、套筒扳手、活动扳手、钳子、手锤、记号笔、手套。
- 配件：根据初步判断，准备好可能需要更换的零件，如离合器总成、棘爪、钢丝、抱簧等，建议新手直接购买离合器总成，因为内部零件精密,单独更换难度大。
- 空间：找一个宽敞、光线好的工作台或地面，在下面铺上垫布或纸板,防止螺丝等小零件丢失。
第二步：拆卸洗衣机外壳
- 将洗衣机向后倾斜，拆下后盖板（通常有几颗螺丝固定）。
- 拆下操作台面板：在操作台顶部两侧或后部通常有隐藏的卡扣或螺丝，小心撬开或拆下螺丝,取下整个操作台。
- 拆下前门：拧下门玻璃下方的固定螺丝,取下整个前门。
第三步：拆卸传动系统
- 取下皮带：用扳手松开电机的固定螺丝，将电机向外移动,即可取下连接电机和离合器的皮带。
- 断开离合器与内筒的连接：
- 拧下固定大传动轮（也叫脱水桶轮）的螺丝（通常是反向螺纹）。
- 拔下连接内筒和离合器底部的大塑料方轴的卡簧,然后将方轴从离合器上拔出。
- 断开离合器与底盘的连接：
- 拧下固定离合器支架的2-3颗大螺丝。
- 小心地向上和向外拔出整个离合器总成，注意，离合器很重，并且可能还连着排水管,要小心操作。
第四步：检查和维修/更换离合器
-
初步检查：将离合器总成放在工作台上。
- 检查钢丝：拉动离合器钢丝，看是否顺畅,有无脱落或断裂。
- 模拟动作：用手转动脱水轴，模拟洗涤和脱水状态，感受棘爪的动作是否正常,有无卡顿或异响。
- 检查抱簧：在脱水状态下，用手捏住抱簧的两端，看是否能“抱紧”脱水轴；在洗涤状态下，是否能轻松“松开”。
-
选择维修方案：

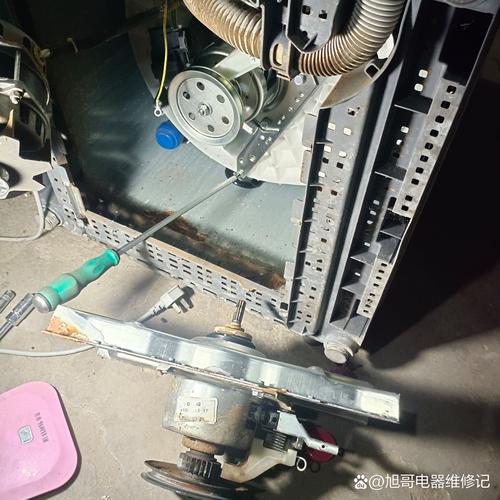

（图片来源网络，侵删）- 方案A：更换离合器总成（推荐）
- 这是最省事、最可靠的方法，对于大多数用户来说，离合器内部结构复杂，单独维修难度极高,成功率低。
- 记下旧离合器的型号和品牌,购买一个全新的同型号离合器总成。
- 方案B：单独更换损坏部件（高级用户）
- 如果只是钢丝脱落,可以重新装上。
- 如果是棘爪磨损,可以尝试更换棘爪。
- 如果是抱簧断裂,可以更换抱簧。
- 注意：拆解离合器内部需要专用工具，且对精度要求高,装复不当会导致新问题。
- 方案A：更换离合器总成（推荐）
第五步：安装与复位
- 将新的（或维修好的）离合器总成按原样装回底盘，对准孔位,拧紧固定螺丝。
- 将大塑料方轴插回离合器底部,并装上卡簧。
- 将大传动轮装回离合器顶部,并拧紧螺丝。
- 套上皮带，调整电机的位置，使皮带松紧适中（用手指按压皮带中部，下沉量约为10-15mm为宜）,然后拧紧电机的固定螺丝。
- 按照拆卸相反的顺序，装上前门、操作台面板和后盖板。
第六步：测试
- 接通电源和水源。
- 选择“洗涤”程序，启动洗衣机，观察波盘是否正常正反向转动,内筒是否保持静止。
- 选择“脱水”程序，启动洗衣机，观察内筒是否高速平稳旋转,排水是否通畅。
- 在整个过程中,仔细听有无异常噪音。
重要注意事项
- 安全第一：永远在断电、断水的情况下进行维修。
- 拍照留念：在拆卸过程中，对复杂的接线、部件位置用手机拍照,方便后续安装时参考。
- 型号匹配：更换离合器时，务必确保新离合器的型号与旧款完全一致，不同型号的洗衣机，离合器安装尺寸、接口可能完全不同。
- 钢丝调节：离合器钢丝的松紧度非常关键，太松可能导致脱水时抱不住，太紧可能导致洗涤时脱不开，有些离合器在安装后需要手动调节钢丝的长度,具体请参考相关维修手册或视频。
- 寻求专业帮助：如果您没有维修经验，或者问题比较复杂（如内部轴承损坏），强烈建议联系专业的家电维修人员，强行拆解可能会导致更大的损坏,甚至存在安全风险。
希望这份详细的指南能帮助您成功解决问题！祝您维修顺利！
