单车终端 - “感知”与“执行”的单元
单车终端是整个系统的“神经末梢”，负责收集信息、执行指令和与外界通信。
（图片来源网络，侵删）
核心通信模块
这是单车与云端对话的“嘴巴”和“耳朵”。
-
蜂窝网络模块 (4G/4G Cat.1/NB-IoT)
- 4G: 早期高端单车的选择，数据传输快，连接稳定，但成本高、功耗大,不适合需要超长续航的共享单车。
- 4G Cat.1 (LTE Cat.1): 目前市场的主流选择，它是4G的“瘦身版”，速率和稳定性满足需求（上传/下载约1Mbps），但成本和功耗远低于4G,非常适合共享单车这类对成本和功耗敏感的物联网设备。
- NB-IoT (窄带物联网): 未来的重要趋势，专为低功耗、广覆盖、大连接的物联网应用设计，其优点是：
- 超低功耗: 电池续航可达数年,极大降低了运维成本。
- 深度覆盖: 信号穿透力强，能覆盖地下室、车库等信号盲区。
- 海量连接: 网络容量大,支持每平方公里连接数十万个设备。
- 5G: 目前在共享单车领域应用极少，主要受限于成本、功耗和覆盖范围，未来可能在特定场景（如高精度调度、自动驾驶单车）中探索。
-

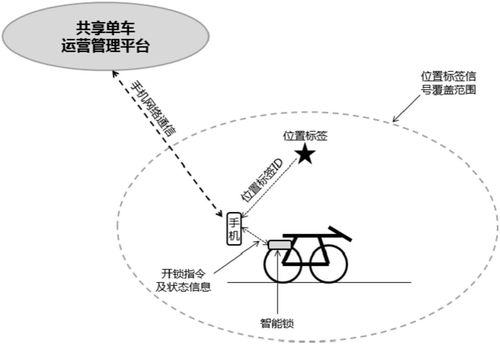

短距离通信模块
- 蓝牙: 主要用于用户开锁，手机App通过蓝牙与单车模块配对、鉴权、传输开锁指令，功耗低、技术成熟。
- NFC (近场通信): 用于“碰一碰”开锁，用户用手机或NFC卡片靠近车锁感应区即可完成开锁，体验最好，但成本相对较高,目前多用于高端车型或特定场景。
- LoRa (远距离广域网): 部分单车品牌的选择，LoRa是一种低功耗广域网技术，其通信距离比NB-IoT更远，穿透性也更强，在一些信号环境复杂的城市，LoRa可以提供更可靠的连接，但它需要自建或租用LoRaWAN基站网络，不如NB-IoT直接依托运营商网络方便。
定位技术模块
这是单车向云端报告“我在哪”的眼睛。
（图片来源网络，侵删）
- GPS (全球定位系统): 最基础的定位方式，优点是精度高（室外可达5-10米），缺点是耗电量大，在隧道、高楼林立的“城市峡谷”中信号容易丢失。
- 北斗: 中国自主研发的全球卫星导航系统，与GPS类似，很多模块支持GPS+北斗双模定位，可以提升定位速度和可靠性,尤其在亚太地区。
- LBS (基站定位): 当GPS信号弱或丢失时（如室内、地下车库），通过连接的移动通信基站来估算位置，精度较低（几十米到几百米），但功耗极低,可作为GPS失效时的有效补充。
- A-GPS (辅助GPS): 通过蜂窝网络下载卫星星历数据，大大缩短GPS模块首次定位的时间,提升用户体验。
传感器与执行器
- 传感器:
- 陀螺仪/加速度计: 用于感知车辆的运动状态，判断单车是处于骑行中、停放还是被移动，是“电子围栏”技术的核心输入。
- 状态传感器: 检测车轮转动、刹车、座椅高度等,用于计费和车辆状态监控。
- 执行器:
- 智能锁: 这是核心执行部件，接收云端指令（开锁/上锁）并执行，同时将锁的状态（开/关）实时上报。
通信网络 - “高速公路”系统
通信网络是连接单车终端和云端平台的桥梁,负责承载所有数据的传输。
- 蜂窝网络 (运营商网络): 这是最主流、最可靠的通信网络，共享单车公司向中国联通、中国移动、中国电信等运营商购买物联网数据流量卡，利用其覆盖全国的4G/NB-IoT网络进行数据传输，这保证了单车无论在城市哪个角落,只要有信号就能联网。
- LoRaWAN网络: 如果单车采用LoRa技术，则需要部署或租用LoRaWAN网关和服务器，将LoRa信号转换为IP数据包接入互联网,这通常是区域性的解决方案。
- Wi-Fi: 基本不用于单车与云端的通信，因为Wi-Fi覆盖范围有限,无法满足单车随处停放的需求。
云端平台 - “大脑”与“中枢”
云端平台是共享单车的“大脑”，负责处理、分析和决策所有来自单车终端的数据。
核心通信协议
云端和单车终端之间需要一套“语言”来沟通,这就是通信协议。
- MQTT (Message Queuing Telemetry Transport): 物联网领域的绝对主流协议，它是一种轻量级的、基于发布/订阅模式的“消息队列”协议。
- 优点:
- 轻量: 协议头很小,对带宽和终端性能要求低。
- 低功耗: 适合网络不稳定或资源受限的环境。
- 异步通信: 终端可以随时发送数据，无需保持长连接,节省流量和电量。
- 一对多/多对一: 支持海量设备同时向一个或多个服务器发送数据,非常适合共享单车这种大规模IoT应用。
- 优点:
- HTTP/HTTPS: 传统的Web协议，也可以用于通信，但每次通信都需要建立连接，开销大，实时性差，不适合高频次、低功耗的IoT场景,主要用于App与服务器之间的交互。
- CoAP (Constrained Application Protocol): 一种为受限设备设计的Web协议，是HTTP的简化版，在某些特定场景下会使用,但普及度不如MQTT。
云端数据处理与业务逻辑
- 设备管理: 管理海量单车的在线状态、固件升级、远程控制等。
- 数据处理: 接收并解析来自单车的数据包，包括位置信息、锁状态、电池电量、车辆状态等。
- 业务应用:
- 用户开/锁: 处理用户的开锁请求，验证身份,向单车下发开锁指令。
- 计费系统: 根据骑行开始和结束时间、时长进行计费。
- 电子围栏: 利用GPS和陀螺仪数据，判断车辆是否停在指定区域内,否则无法上锁或收取调度费。
- 车辆调度: 分析全城车辆的分布数据，通过云端指令调度运维人员,将车辆从过剩区域运往紧缺区域。
- 运维监控: 实时监控车辆电量、锁具状态、故障情况,主动预警。
总结与演进趋势
| 技术层面 | 关键技术 | 主流/趋势 | 核心诉求 |
|---|---|---|---|
| 单车终端 | 通信模块 | 4G Cat.1 (当前主流) NB-IoT (未来趋势) |
低成本、低功耗、广覆盖 |
| 定位技术 | GPS + LBS (组合使用) | 精准、稳定、低功耗 | |
| 开锁技术 | 蓝牙 (主流) NFC (高端/补充) |
用户体验好、稳定可靠 | |
| 通信网络 | 承载网络 | 运营商蜂窝网络 (4G/NB-IoT) | 全国覆盖、稳定可靠 |
| 云端平台 | 通信协议 | MQTT (绝对主流) | 轻量、高效、支持海量连接 |
| 核心业务 | 电子围栏、智能调度、大数据分析 | 提升运营效率、优化用户体验 |
未来趋势：
- NB-IoT全面普及: 随着NB-IoT模组成本的下降和运营商网络覆盖的完善，它将成为共享单车通信模块的“标配”，实现“一次布放，数年无忧”的超长运维周期。
- AI与大数据深度融合: 云端平台将不仅仅是数据处理中心，更是智能决策中心，通过AI算法预测车辆潮汐、优化调度路线、预测故障,实现更精细化的运营。
- 高精度定位技术: 结合GPS、北斗、基站、Wi-Fi甚至蓝牙Beacon等多种定位方式，实现亚米级甚至厘米级的高精度定位，为“电子围栏”和自动驾驶单车提供更坚实的基础。
- 车路协同 (V2X): 这是更远期的畅想，未来的智能单车将能够与路边的智能设施（如红绿灯、交通摄像头）通信，获取实时路况信息，主动规避危险,成为智慧交通的一部分。
共享单车的通信技术是一个以低功耗广域网为核心，以MQTT协议为语言，融合多源定位和智能传感器的综合性物联网解决方案，其最终目标是实现车辆与云端之间稳定、高效、低成本的连接,从而支撑起庞大的共享出行服务。
