这篇指南将从安全原则、核心电路、维修思路、常见故障及排查、维修工具和维修技巧六个方面，为你提供一个系统、全面的二次侧电路维修攻略。
（图片来源网络，侵删）
安全第一：维修前的黄金法则
在接触任何电路之前,请务必牢记以下安全准则，否则可能造成设备损坏、人身伤害甚至生命危险。
-
完全断电并放电：
- 拔下电源的交流插头。
- 对于大功率电源,输入端通常会并接一个大容量的X电容，这个电容在断电后仍然会储存高压电，非常危险，必须使用一个大功率的电阻（如1kΩ/5W）的两个引脚去短接X电容的两个引脚，进行放电。
- 对于二次侧的输出端,特别是大电流输出的电源，输出滤波电容（通常是电解电容）也会储存大量电荷，同样需要用电阻进行放电。
-
隔离电源：
- 维修时,绝对不能将待修电源直接连接到市电进行上电测试，这非常危险，且容易造成二次伤害。
- 必须使用隔离变压器，隔离变压器将待修电源与市电网隔离开，即使电源内部发生短路导致火线与地线短接，也不会对维修人员和设备造成触电危险。
-
使用限流设备：

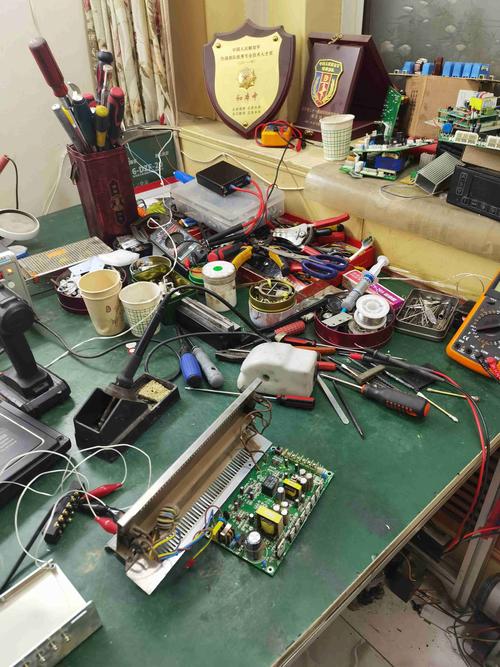

（图片来源网络，侵删）- 强烈建议在隔离变压器的输出端串联一个灯泡限流器（俗称“炮仗灯”）。
- 原理：用一个100W-200W的白炽灯泡串联在火线上，正常工作时，灯泡微亮；如果电路存在严重短路，电流会很大，灯泡会发出明亮的光，起到限流作用，保护电源和维修设备。
- 注意：灯泡限流器只能保护严重短路，对于轻微短路或软故障可能效果不佳。
-
保持警惕：
- 上电测试时,手不要随意接触电路板上的任何元件或焊点。
- 准备好绝缘工具,如带绝缘手柄的螺丝刀和镊子。
- 穿戴绝缘鞋,站在干燥的绝缘垫上。

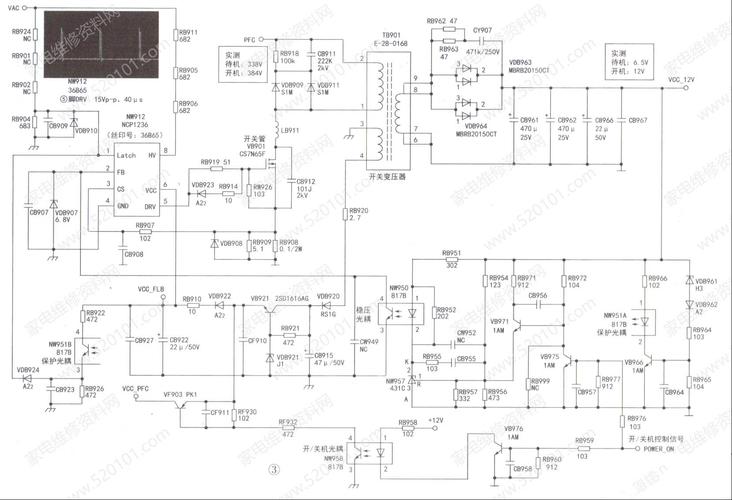

二次侧核心电路解析
要维修,首先要懂电路，二次侧主要包括以下几个部分：
-
整流滤波电路：
- 作用：将高频变压器次级绕组输出的低压交流电转换为脉动的直流电，并进行滤波，使其平滑。
- 常见形式：
- 半波整流：结构简单，效率低，较少使用。
- 全波整流：需要变压器中心抽头，两个二极管。
- 全桥整流：最常见，使用四个二极管（或一个整流桥堆），无论变压器次级极性如何，都能实现整流。
- 关键元件：
- 整流二极管/桥堆：常见的有快恢复二极管、肖特基二极管（用于低压大电流输出），它们是易损件，容易因过流、过压而击穿短路。
- 输出滤波电容：通常是电解电容，容量较大，作用是平滑整流后的脉动直流电，它们是另一大易损件，常见故障是失容（容量下降）、鼓包、漏液。
-
电压反馈电路：
- 作用：这是保证输出电压稳定的关键，它将实际输出的电压采样，与一个精密的基准电压进行比较，然后将误差信号通过光耦耦合到一次侧，去控制PWM控制器（如UC384X）的输出占空比，从而稳定输出电压。
- 关键元件：
- 光耦：如PC817、TLP250等，它连接一次侧和二次侧，是信号的“桥梁”，光耦损坏会导致输出电压失控（过高或过低）。
- 精密基准源：如TL431、TLV431，它用于产生一个精确的2.5V基准电压，与分压电阻采样的输出电压进行比较，TL431是易损件。
- 分压电阻：通常是两个高阻值的精密电阻（如10kΩ/1%），用于按比例采样输出电压，阻值变化会导致输出电压不准。
-
过压/过流保护电路：
- 作用：在输出电压或电流异常时，关闭或限制电源输出，保护负载和电源自身。
- 常见形式：
- 过压保护：通常由一个稳压二极管（如齐纳二极管）或晶闸管组成，当输出电压超过设定值时，该器件导通，触发保护。
- 过流保护：常见于原边反馈电源，通过检测原边开关电流实现，在副边反馈电源中，通常由输出端的电流采样电阻和比较器实现。
系统性维修思路：“望闻问切”
遵循一个清晰的逻辑顺序,可以大大提高维修效率，避免走弯路。
-
“望”——外观检查
- 目视：仔细观察电路板，寻找明显的故障痕迹。
- 烧黑、炸裂的元件：这是最直接的线索，如电容、二极管、IC芯片。
- 鼓包、漏液的电容：电解电容的通病。
- 虚焊、脱焊的焊点：特别是功率较大的元件，如整流桥、MOS管、变压器引脚。
- 保险丝：检查是否熔断，如果保险丝发黑熔断，说明存在严重短路；如果只是熔断，可能是瞬间浪涌电流过大。
- 目视：仔细观察电路板，寻找明显的故障痕迹。
-
“闻”——气味检查
- 闻一下电路板是否有烧焦的异味，这可以帮助你定位发热点或烧毁的元件。
-
“问”——询问用户
- 了解电源的故障现象和发生经过。
- “是突然就不工作了，还是慢慢性能变差的？”
- “当时连接了什么负载？负载是否正常？”
- “是否遇到过进水、雷击或摔落等情况？”
- 这些信息对于判断故障原因至关重要。
- 了解电源的故障现象和发生经过。
-
“切”——测量与排查
- 静态测量（断电）：
- 测电阻/二极管档：
- 测输出端对地电阻：用万用表二极管档或低阻档测量输出正负极之间的电阻，正常情况下应有一定的阻值（对于5V输出，可能在几十到几百欧姆之间，具体看电源设计），如果阻值接近0Ω，说明二次侧存在严重短路。
- 测关键元件：
- 整流桥/二极管：正向应有压降（硅管约0.5-0.7V，肖特基管约0.2-0.3V），反向应无穷大，若正反向都导通或都为无穷大，则已损坏。
- 输出滤波电容：用万用表电容档测量其容量是否与标称值相符，检查是否漏电。
- 光耦和TL431：可以在线路板上初步测量其好坏（具体可查元件手册）。
- 测电阻/二极管档：
- 动态测量（上电）：
- 前提：确认无明显短路后，在隔离变压器+灯泡限流器的保护下上电。
- 测输出电压：
- 如果输出电压为0V，且灯泡不亮，说明二次侧电路未工作，可能是一次侧未启动或二次侧开路。
- 如果输出电压严重偏高（接近输入峰值电压），说明电压反馈环路失效，重点检查光耦、TL431、分压电阻。
- 如果输出电压严重偏低，可能原因有：负载过重、整流二极管正向压降增大、电容失容、反馈环路异常、PWM控制器故障等。
- 测关键点波形：
- 使用示波器测量关键点的波形，是高级维修的必备技能。
- 测量输出滤波电容两端：应看到平滑的直流电压，上面叠加着很小的纹波电压，如果纹波非常大，说明滤波电容失效。
- 测量整流桥输出端：应看到脉动的直流波形。
- 测量光耦输出端：应有随负载变化的脉冲信号。
- 静态测量（断电）：
常见故障及排查清单
| 故障现象 | 可能原因（按优先级排序） | 排查方法 |
|---|---|---|
| 输出电压为0V | 保险丝熔断 交流输入回路开路 启动电阻开路 PWM控制器损坏 高压整流滤波电路开路 变压器次级绕组开路 二次侧整流二极管开路 |
检查保险丝 检查AC输入线、开关、整流桥 测量启动电阻 测量PWM控制器VCC和输出脚 测量高压滤波电容 测量变压器次级电阻 测量整流二极管 |
| 输出电压严重偏高 | 电压反馈环路开路 - 光耦损坏（开路） - TL431损坏（开路） - TL431基准端分压电阻开路 PWM控制器内部损坏 误差放大器补偿电容失效 |
重点检查反馈回路 - 测量光耦发光二极管和光敏三极管是否正常 - 测量TL431的R、K、A极间是否正常 - 检查分压电阻是否变值 更换PWM控制器 检查补偿电容 |
| 输出电压严重偏低 | 负载过重或短路 输出整流二极管正向压降过大或软击穿 输出滤波电容失容或漏电 电压反馈环路异常（如光耦c-e间漏电） 变压器次级匝间短路 一次侧供电不足（如启动不良） |
断开负载，测空载电压，若恢复正常，则是负载问题。 在线测量二极管正向压降或更换试之 更换输出电容 测量光耦c-e电阻 测量次级绕组电感值 检查一次侧VCC |
| 输出电压纹波过大 | 输出滤波电容失容或ESR增大 负载电流过大 变压器漏感过大 整流二极管恢复特性差 接地不良或布局布线问题 |
更换输出电容（最常见原因） 检查负载 检查变压器 更换为恢复时间更快的二极管 检查接地 |
| 输出电压不稳定 | 电压反馈环路元件性能不良（如TL431、光耦性能漂移） 输出滤波电容性能不良 PWM控制器外围元件（如定时电容、电阻）不良 负载不稳定 |
更换光耦和TL431 更换输出电容 检查PWM控制器外围电路 检查负载 |
必备维修工具
-
基础工具：
- 万用表（数字式，必备电阻、电压、二极管档）
- 电烙铁、吸锡器、焊锡丝
- 螺丝刀、镊子、剪线钳
-
进阶工具：
- 示波器：维修开关电源的“眼睛”，用于观察波形，判断电路工作状态，必备！
- 隔离变压器：安全上电的保障。
- 灯泡限流器：保护电源的“保险丝”。
- 可调直流稳压电源/电子负载：用于模拟负载和测试电源性能，非常实用。
- 热风枪：用于拆焊多引脚的IC芯片。
实用维修技巧
- “替换法”是王道：对于怀疑性能不良但又难以测量的元件，如电容、光耦、TL431，直接用同型号的好件替换，是最高效、最可靠的方法。
- “对比法”是好帮手：如果有另一台同型号的正常电源，可以通过测量关键点的电压、电阻值进行对比，快速定位故障。
- 先易后难：先检查保险丝、明显烧毁的元件、虚焊点，这些是最容易发现和解决的问题。
- 先静态，后动态：一定要先在断电状态下用万用表排查短路等硬故障，再考虑上电测试。
- 保护意识贯穿始终：永远不要抱有侥幸心理，严格遵守安全规程，维修不仅是为了修好机器，更是为了保护自己。
通过以上系统性的学习和实践,你将能够逐步掌握开关电源二次侧电路的维修技能，维修是一个经验积累的过程，多动手、多思考、多总结，你一定会成为高手。
