第一部分：理解基本概念
在开始操作前,我们首先要明白这两个东西是什么以及它们的关系。
（图片来源网络，侵删）

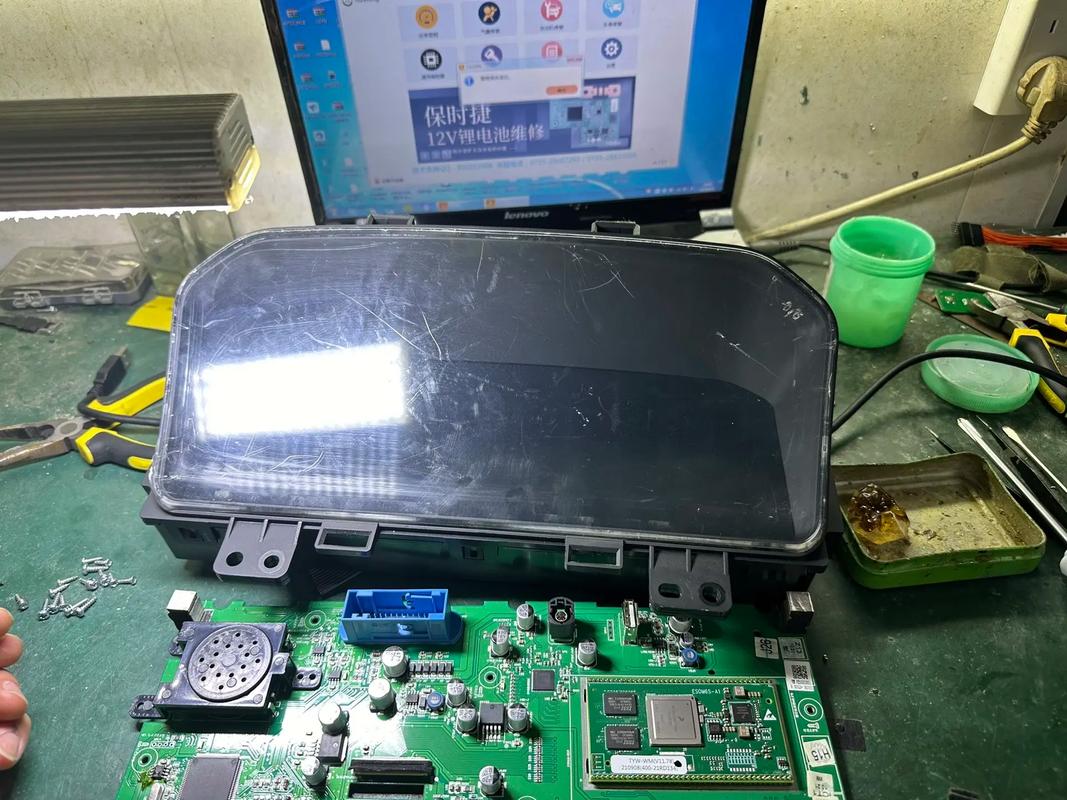

MCU (Microcontroller Unit - 微控制单元)
- 是什么： 你可以把它看作是汽车某个特定功能模块的“小脑”或“专用计算机”，它是一个高度集成的芯片，包含了CPU核心、内存、以及各种输入/输出接口。
- 作用： 负责执行特定的、实时的控制任务。
- 发动机控制单元 控制喷油、点火、进气等。
- 车身控制模块 控制车窗、门锁、灯光等。
- 防抱死刹车系统 控制刹车压力。
- 为什么检查它： 当某个系统（如无法启动、空调不制冷、车窗失灵）出现故障时，根源往往就是该系统的MCU出现了问题，例如程序跑飞、硬件损坏、供电异常等。
串口
- 是什么： 串口是一种通信协议和物理接口，它是一位一位地顺序传输数据，常见的标准有 UART (通用异步收发器)、RS-232、RS-485、CAN总线 (虽然CAN更复杂，但底层也基于串行通信)。
- 作用： 在汽车中，串口是MCU与外部世界沟通的“语言”和“耳朵/嘴巴”。
- MCU内部通信： MCU内部的CPU与内存、外设之间通过内部总线（一种高速串行通信）交换数据。
- MCU之间通信： 不同的ECU之间通过CAN/LIN总线（基于串行协议）交换信息，比如发动机ECU需要将转速信息发送给仪表盘ECU。
- MCU与诊断工具通信： 这是我们维修中最关心的，OBD-II诊断口就是一个标准化的串口接口，诊断工具通过它读取MCU的故障码、实时数据，并对MCU进行编程。
- 为什么检查它： 如果串口通信失败，即使MCU本身是好的，你也将无法与它通信，导致：
- 诊断电脑无法读取故障码。
- 无法读取数据流,无法判断传感器是否正常工作。
- 无法对ECU进行编程或刷新。
第二部分：检查MCU的步骤
检查MCU通常是一个系统性的排除过程。
症状确认与初步诊断
- 询问车主： 详细了解故障现象，“车什么时候开始坏的？之前有什么异常？”
- 使用诊断电脑： 这是最关键的第一步。
- 将诊断仪连接到OBD-II接口。
- 读取全车故障码。
- 观察结果：
- 有相关故障码： 在发动机系统下读到“曲轴位置传感器信号丢失”，这可能意味着ECU（发动机的MCU）没有正确接收到传感器信号，或者是ECU本身损坏。
- 没有故障码，但功能异常： 空调不工作，但诊断仪显示空调系统“通信失败”，这强烈指向空调控制模块（MCU）或其通信线路有问题。
- 所有系统都无法通信： 这通常是OBD-II接口或整车网络（CAN总线）的问题，而不是单个MCU的问题。
检查外部条件（MCU的“生命线”）
在怀疑MCU损坏前,必须先排除其工作条件是否正常，MCU正常工作需要三样东西：电源、接地、时钟。
-
检查供电:
- 使用万用表的直流电压档。
- 找到对应ECU的针脚定义图（维修手册或网络资源可查）。
- 测量常电（BATT）和点火开关后的电（IGN）的电压，正常情况下，BATT应始终有电（约12V），IGN在点火开关打开时应有电（约12V）。
- 电压不稳定或缺失是MCU不工作的常见原因。
-
检查接地:
（图片来源网络，侵删）- 接地不良是汽车电子故障的“头号杀手”。
- 找到ECU的接地针脚。
- 使用万用表的通断档（蜂鸣档）或电阻档，一端接地针脚，另一端电瓶负极，电阻应非常小（小于0.5Ω），否则说明接地线路有问题（ corrosion, corrosion - 腐蚀，断路）。
-
检查时钟信号:
- MCU需要精确的时钟信号来同步内部操作。
- 使用示波器测量ECU的时钟引脚,通常是一个频率稳定的方波信号（例如8MHz, 16MHz）。
- 没有时钟信号，MCU将完全无法工作，就像人的心脏停止跳动。
检查MCU本身
如果外部条件都正常,但仍怀疑MCU，可以进行以下检查：
-
物理检查:

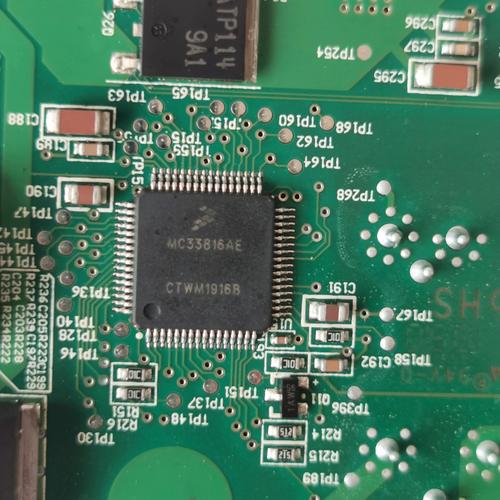

- 目视检查： 打开ECU外壳，观察内部是否有明显的烧毁、水渍、电容鼓包或元件脱焊。
- 闻： 是否有烧焦的气味。
- 触摸： （断电后）MCU芯片本身是否异常发烫，过热通常是内部短路或负载过重的迹象。
-
测量关键引脚:
（图片来源网络，侵删）- 这需要专业的维修手册和一定的电子知识。
- 复位引脚： 检查复位电压是否正常，如果一直处于复位状态，MCU将无法启动。
- 通信引脚： 测量CAN-High和CAN-Low线的电压，在点火ON时，CAN-High约2.5V-3.5V，CAN-Low约1.5V-2.5V，且两者之间有微小的电压差，如果电压不正常或对地/电源短路，通信将中断。
-
替换法:
- 这是最直接但也是成本最高的方法。
- 在确保线路、传感器、执行器都正常的前提下，用一个确认是好的同型号ECU进行替换。
- 替换后,如果故障消失，则说明原ECU损坏，如果故障依旧，则问题出在ECU外部。
第三部分：检查串口的步骤
串口检查的重点在于信号质量和连接性。
确认通信协议和物理接口
-
确定是哪个串口：
- OBD-II串口： 诊断仪使用的串口，通常是 K-Line (ISO 9141-2/ISO 14230) 或 CAN总线 (ISO 15765)，现代汽车几乎全部使用CAN总线。
- ECU之间的串口： ECU与仪表盘之间、与远程信息处理控制单元之间。
-
找到对应的针脚： 查找该ECU的电路图，找到串口通信的物理引脚（如CAN-H, CAN-L, K-Line, L-Line）。
检查物理连接
- 目视检查OBD-II接口： 检查诊断口的16个针脚是否有弯曲、松动、腐蚀或异物，这是最常见的通信失败点之一。

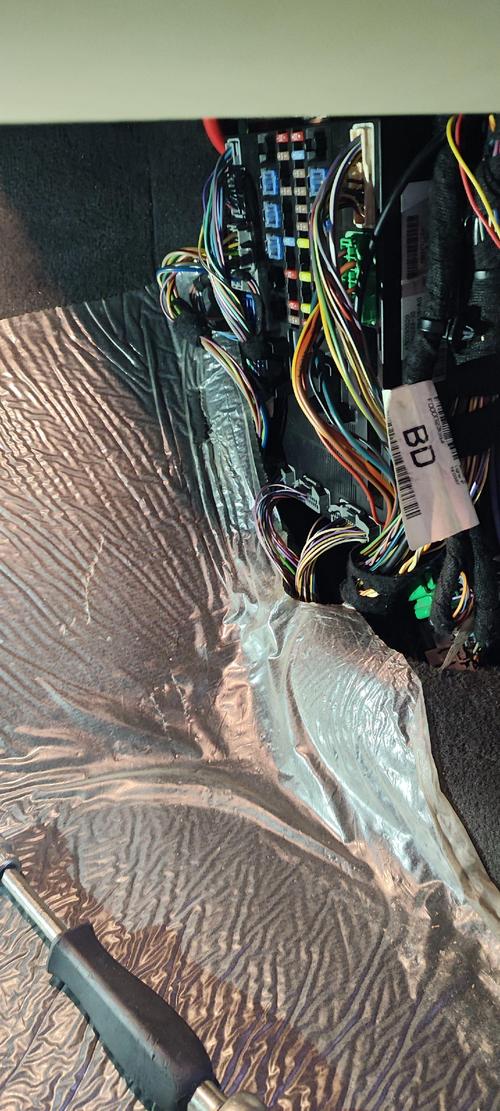

- 检查线束： 沿着从ECU到OBD-II接口或到其他ECU的线束进行检查，看是否有被挤压、磨损或被动物啃咬的痕迹。
使用工具进行诊断
-
使用诊断仪：
- 无法通信： 当诊断仪无法连接任何模块时，问题很可能在OBD-II接口或总线上。
- 只能通信部分模块： 能读到发动机，但读不到ABS，问题可能出在ABS模块的供电、接地，或者ABS模块与网络总线的连接上。
-
使用万用表：
- 测量短路/断路： 测量CAN-High和CAN-Low线之间是否短路，以及它们是否对电源或地短路，正常情况下，它们之间不应该有短路。
- 测量电压： 如前所述，在点火ON时测量CAN-H和CAN-L的静态电压。
-
使用示波器（最有效的方法）：
- 这是诊断串口通信问题的“金标准”。
- 连接： 将示波器通道连接到CAN-H和CAN-L线上。
- 观察波形：
- 正常CAN波形： 应该是差分信号，两条线上的波形相反，当有数据传输时，波形会根据CAN协议变化（显性电平0和隐性电平1），空闲时，CAN-H约2.5V，CAN-L约2.5V。
- 常见异常波形：
- 无波形： 线路断路或ECU未供电。
- 波形恒定在0V或5V： 线路短路到电源或地。
- 波形杂乱、抖动： 信号受到严重干扰，通常是由于线束破损或接地不良导致。
- 只有一个电平： CAN-H和CAN-L电压相同，说明两条线短路在一起。
第四部分：一个典型的维修案例：发动机无法启动
故障现象： 车辆无法启动，起动机运转正常。
诊断流程：
-
初步诊断：
- 连接诊断仪,尝试读取故障码。
- 情况A： 诊断仪显示“与ECU通信失败”，问题很可能在ECU的电源、接地、OBD口或CAN总线上。
- 情况B： 能读到发动机系统，故障码为“P0335 - 曲轴位置传感器A电路”。
- 首先检查曲轴位置传感器本身及其线路。
- 如果传感器和线路都正常,那么问题可能在于ECU（发动机MCU）没有正确接收或处理传感器信号，此时需要重点检查ECU的供电、接地和通信线路。
-
深入检查（以情况A为例）：
- 检查OBD口： 目视检查，无异常。
- 检查ECU电源和接地：
- 找到发动机ECU的插头。
- 测量BATT和IGN针脚,电压正常（12V）。
- 测量接地针脚到电瓶负极的电阻,为0.1Ω，正常。
- 检查CAN总线：
- 找到OBD口和ECU上的CAN-H和CAN-L针脚。
- 使用示波器测量,发现CAN-H有正常的波形，但CAN-L一直约12V（与电源短路）。
- 定位故障点：
- 从ECU端断开CAN-L线，再测量，OBD口侧的CAN-L恢复正常，说明短路点在ECU内部或ECU到OBD口的线束上。
- 检查线束,发现无破损。
- 极有可能是ECU内部的CAN-L驱动芯片损坏，导致其与电源短路。
- 最终确认： 更换一个新的发动机ECU，并进行编程匹配，车辆成功启动，故障排除。
| 检查对象 | 核心思路 | 常用工具 | 关键点 |
|---|---|---|---|
| MCU | 排法先行，先看“生命线”（电源、地、时钟），再怀疑本体。 | 诊断仪、万用表、示波器、维修手册 | 不要轻易下“MCU坏了”的结论，外部故障的概率远高于MCU本身损坏。 |
| 串口 | 信号质量是关键，物理连接是基础。 | 诊断仪、万用表、示波器 | 对于总线（CAN），示波器是必不可少的诊断利器。 |
在现代汽车维修中,电子系统故障占据了很大比例，掌握MCU和串口的检查方法，能帮助你从“换件工”转变为真正的“系统诊断工程师”，大大提高维修效率和准确性。
