第一部分：FAN7930C 芯片简介与工作原理
要修好它,首先要了解它。
（图片来源网络，侵删）

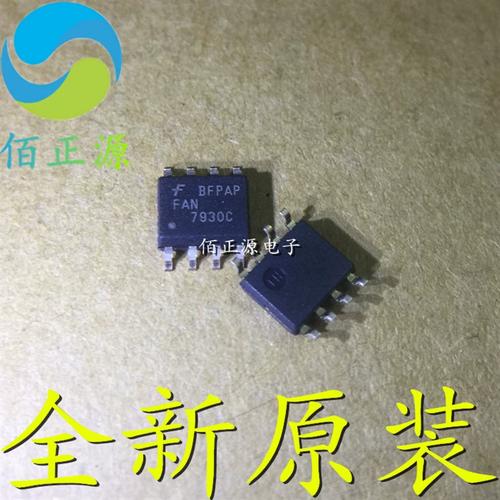

核心功能： FAN7930C 是一款高性能、电流模式的 PWM 控制器,它的主要任务是：
- 产生驱动信号： 输出两路（或一路，取决于设计）相位相反的 PWM 信号，去驱动半桥或全桥拓扑中的功率开关管（如 MOSFET）。
- 稳压控制： 通过反馈电压（如 +5VSB 或 +12V）来调整输出的脉冲宽度,从而稳定输出电压。
- 保护功能： 内置过压保护、欠压锁定、过流保护、过温保护等。

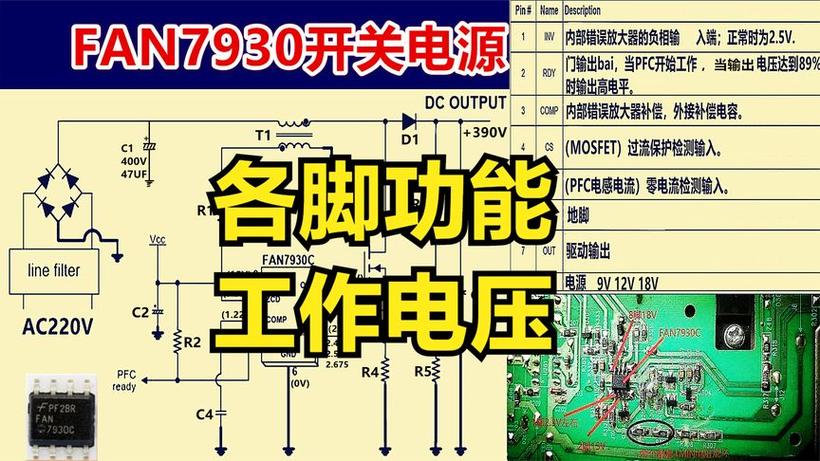

关键引脚功能（维修时重点关注的引脚）：
| 引脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | INV | 误差放大器反相输入端，通常连接到光耦的集电极或反馈分压网络，用于接收反馈信号。 |
| 2 | COMP | 误差放大器输出端，外接补偿网络（RC电路），用于稳定环路，防止振荡。 |
| 3 | CS | 电流检测输入端，连接到电流检测电阻或电流互感器，用于检测初级侧电流，实现过流保护和逐周期限流。 |
| 4 | RT/CT | 振荡器定时端，外接电阻和电容，决定开关频率。 |
| 5 | VCC | 电源供电端，芯片的工作电压，通常由辅助电源（如 B 电压）通过一个电阻降压后提供。 |
| 6 | GND | 接地端，所有电压测量的参考点。 |
| 7 | OUT | PWM 输出端，直接驱动功率 MOSFET 的栅极。 |
| 8 | VREF | 基准电压输出端，通常为 5V，给外部电路（如 TL431）提供参考电压。 |
基本工作流程：
- 启动： 交流电输入，经过整流滤波后得到高压直流电（HVDC），一部分 HVDC 通过启动电阻给 VCC 引脚的电容充电，当 VCC 电压达到芯片启动阈值（约 16V）后,芯片开始工作。
- 振荡与驱动： RT/CT 引脚的电阻和电容产生一个锯齿波，芯片内部以此为基础生成 PWM 信号，从 OUT 引脚输出。
- 稳压： 输出电压通过反馈网络（光耦 + TL431）采样，送入 INV 引脚，芯片内部将此反馈电压与内部基准（VREF）比较，通过 COMP 引脚的补偿网络动态调整 PWM 的占空比,从而稳定输出电压。
- 保护： 当发生过流（CS 引脚电压过高）、过压（FB 引脚电压异常）等情况时，芯片会立即关闭或锁定输出,保护电源和负载。
第二部分：维修前准备与安全须知
⚠️ 极其重要：开关电源内部含有高压，即使在断电后，大容量的滤波电容中仍储存有致命的电荷！
（图片来源网络，侵删）
- 放电： 维修前，务必将电源的输入插头拔掉，用一个大功率电阻（如 1kΩ/5W）的两个引脚，分别去触碰电源主滤波电容（通常是那颗个头最大的圆柱形电容）的正负极,进行放电。
- 隔离变压器： 强烈建议使用隔离变压器，它可以有效隔离市电的零线与火线，防止因电源板“热地”带电而导致的触电风险,以及烧毁电脑等设备。
- 工具：
- 万用表（必备,最好有二极管档和电容档）
- 示波器（专业维修必备，可以直观地看到 PWM 波形）
- 焊台/电烙铁
- 吸锡器/焊锡丝
- 替换用的元器件（FAN7930C、MOSFET、整流二极管、电解电容、电阻等）
第三部分：系统性的故障排查流程
遵循“先外后内、先易后难、先静后动”的原则。
目视检查与初步测量
-
目视检查：

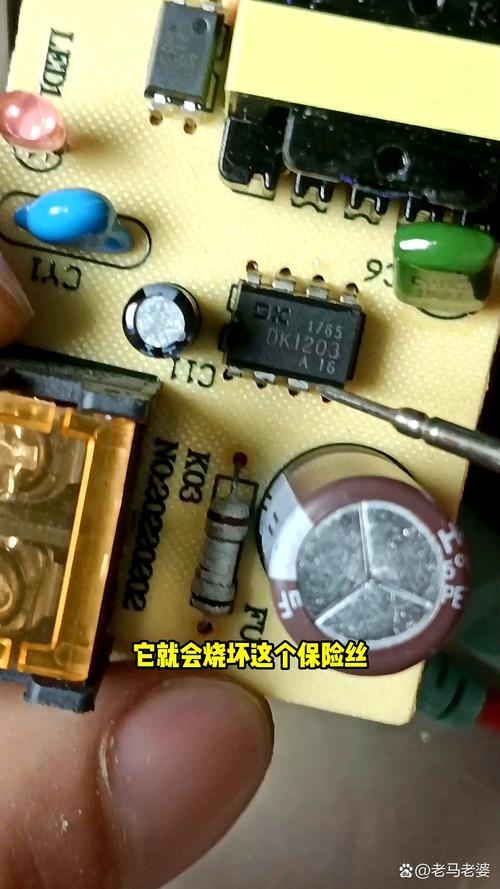

- 检查保险丝是否熔断，如果保险丝发黑或熔断,说明初级侧存在严重短路。
- 检查所有电解电容是否有鼓包、漏液、顶部鼓起的现象,这是最常见的故障之一。
- 检查功率 MOSFET 是否有炸裂、烧毁的痕迹。
- 检查 PCB 板上是否有明显的烧黑、烧断的走线或元件。
-
测量关键点电阻值（断电测量）：
- 测量输入端电阻： 拔掉电源，用万用表二极管档或电阻档测量电源插头两端的电阻，正常情况下，应该有一个正向阻值（几百到几千欧，由启动电阻和整流桥决定）和一个反向阻值（无穷大或非常大），如果阻值为零或非常小,说明输入回路或主滤波电容短路。
- 测量 MOSFET： 将表笔接在 MOSFET 的 D 极和 S 极之间，好的 MOSFET，D-S 之间应该有一个体二极管，正向有压降（约 0.4-0.9V），反向应该不通，如果正反向都导通或短路，MOSFET 已损坏。
上电测试（关键步骤，需谨慎！）
⚠️ 上电测试时，务必在输出端接一个假负载（如汽车灯泡或水泥电阻），否则空载可能导致电压失控而再次损坏元件！
（图片来源网络，侵删）
- 连接假负载： 在电源的 +12V 和 COM（地）之间接一个 10Ω/10W 以上的电阻作为假负载。
- 通电瞬间观察：
- 听： 通电时，电源应发出轻微的“嗞”一声，这是正常启动的声音，如果听到“啪”的炸响声,立即断电。
- 看： 观察是否有冒烟、打火的现象。
- 测： 立即用万用表测量 VCC 引脚（引脚5） 的电压。
- VCC 电压为 0： 启动电路或供电回路有问题。
- VCC 电压在 10-16V 之间抖动： 芯片试图启动但未能成功,说明负载或振荡电路有问题。
- VCC 电压超过 16V 但不稳定： 可能是 VCC 供电不足或负载过重。
- VCC 电压稳定在正常值（如 12-20V）： 这是好现象,说明芯片已经正常工作。
针对 FAN7930C 的核心检测
VCC 电压正常，但电源仍无输出或输出异常,重点检查以下部分：
-
检查 FAN7930C 的供电（VCC）
- VCC 电压是否稳定？如果电压偏低或不稳，检查给 VCC 供电的启动电阻是否变值，以及 VCC 滤波电容是否失效或容量下降。
-
检查振荡电路（RT/CT 引脚，引脚4）
用示波器测量 RT/CT 引脚，应该能看到锯齿波，如果没有，检查外接的 RT 和 CT 电阻电容是否开路或短路，如果电阻电容正常,芯片可能损坏。
-
检查电流检测回路（CS 引脚，引脚3）
- 这是最常见的故障点之一！ 电流检测电阻（通常是一个小阻值、大功率的电阻，如 0.1Ω/1W）如果开路或阻值变大，会导致 CS 引脚永远检测不到电流，芯片会认为负载无限大，从而让 MOSFET 以最大占空比工作，最终导致输出电压严重飙升，引发过压保护或直接烧毁 MOSFET 和芯片。
- 用万用表测量这个小电阻的阻值是否准确。
-
检查反馈回路（INV 和 COMP 引脚，引脚1和2）
- INV 引脚（引脚1）： 这个引脚的电压正常情况下应该在 2.5V 左右（由 TL431 和光耦决定），如果电压异常，说明次级侧的反馈电路（TL431、光耦、+5VSB 电压等）有问题。
- COMP 引脚（引脚2）： 这个引脚的电压通常在 1-3V 之间，如果电压异常或振荡，说明补偿网络损坏或参数不匹配,可能导致电源自激振荡。
-
检查 PWM 输出（OUT 引脚，引脚7）
- 这是最终的判断依据，用示波器测量 OUT 引脚。
- 有正常的 PWM 波形： 说明芯片工作正常，问题可能出在驱动电路、变压器次级整流滤波电路或负载上。
- 没有波形或波形异常： 结合前面的 VCC、RT/CT、CS 检查结果,基本可以定位到是芯片本身损坏还是其外围电路的问题。
- 这是最终的判断依据，用示波器测量 OUT 引脚。
第四部分：常见故障与解决方案
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 保险丝熔断 | 主滤波电容短路 整流桥击穿 功率 MOSFET 击穿 市电输入浪涌 |
更换主滤波电容 更换整流桥 更换 MOSFET，并检查其驱动电路 检查并更换损坏元件，可考虑增加浪涌抑制器 |
| 保险丝完好，但无输出 | 启动电阻开路 VCC 滤波电容失效 FAN7930C 损坏 电流检测电阻开路 振荡电阻或电容开路 PWM 输出级短路 |
更换启动电阻 更换 VCC 滤波电容 更换 FAN7930C 重点检查并更换电流检测电阻 更换 RT 或 CT 检查 OUT 引脚到 MOSFET 栅极之间的电阻是否短路 |
| 输出电压过高或过低 | 电流检测电阻阻值变大（导致输出过高） 反馈回路光耦或 TL431 损坏 取样电阻变值 FAN7930C 内部基准（VREF）异常 |
重点检查并更换电流检测电阻 更换光耦或 TL431 用精密电阻校准或更换取样电阻 更换 FAN7930C |
| 输出电压不稳定，带载能力差 | 次级整流二极管性能不良 滤波电容失效（ESR 增大） 补偿网络（COMP 引脚）参数不匹配 负载能力不足（如 MOSFET 驱动能力下降） |
更换肖特基整流二极管 更换所有次级滤波电容 检查并调整 COMP 引脚的 RC 补偿网络 检查驱动电路和 MOSFET |
维修 FAN7930C 电源，最核心的思路是抓住“供电、振荡、反馈、驱动、保护”这五个环节。
- 先解决“供电”：确保 VCC 电压正常。
- 再检查“振荡”：确保芯片能正常起振。
- 然后验证“反馈”：确保电压稳压环路正常工作。
- 最后看“驱动”：看 OUT 引脚有没有正常的 PWM 波形。
- 时刻留意“保护”：特别是由电流检测电阻开路引起的“假过压”现象。
希望这份详细的指南能帮助你成功修复你的 FAN7930C 电源,祝你维修顺利！
