锂电电池充电管理技术是一个综合性的领域,它远不止是“通上电”那么简单，一个优秀的充电管理系统是确保电池安全、长寿、高效运行的核心，下面我将从核心目标、关键环节、关键技术和未来趋势四个方面进行详细阐述。
（图片来源网络，侵删）
充电管理的核心目标
在设计或理解充电管理技术时,首先要明确其四大核心目标：
- 安全: 这是最重要的目标，锂电池如果充电不当（如过充、过温），会发生热失控，引发起火、爆炸等严重安全事故，充电管理的首要任务就是防止任何危险情况的发生。
- 延长寿命: 锂电池的化学特性决定了其寿命是有限的，不当的充电方式（如长期满电、高倍率快充）会加速电池老化，充电管理通过优化充电曲线，最大限度地减缓容量衰减，延长电池的使用寿命。
- 提升效率: 快速充电是提升用户体验的关键，充电管理技术需要在保证安全和寿命的前提下，尽可能缩短充电时间，尤其是在充电初期（低电量时）实现高功率快充。
- 精确计量: 准确地获取电池的剩余电量是所有智能设备功能的基础，这需要精确的电量计算法（如库仑积分结合电压补偿），为用户提供可靠的电量显示和低电量预警。
充电管理的关键环节
一个完整的充电管理流程,通常分为三个主要阶段，每个阶段都有不同的技术要点：
预充电
- 场景: 当电池电压过低（通常低于 2.8V - 3.0V）时，如设备长时间未使用后首次充电。
- 目的: 电池在深度放电后，内阻会非常大，如果直接用大电流充电，会产生巨大的热量（焦耳热
I²R），可能导致电池损坏或引发安全问题。 - 技术实现: 充电管理芯片会自动切换到小电流（通常是 C/10，即电池额定容量的1/10）进行预充电，直到电池电压回升到一个安全阈值（如 3.0V）。
恒流充电
- 场景: 预充电完成后，进入主要充电阶段。
- 目的: 这是充电速度最快、效率最高的阶段，充电管理芯片会以一个恒定的、较大的电流（如 0.5C, 1C, 2C）为电池充电。
- 技术实现: 芯片通过控制外部功率开关（如 MOSFET）来稳定充电电流，电池电压会快速上升。
恒压充电
- 场景: 当电池电压上升到其设定的截止电压（如 4.2V, 4.35V, 4.4V，具体取决于化学体系）时，进入此阶段。
- 目的: 锂电池不能过充，恒压阶段是为了精确地将电池电压“顶”到其满电电压，同时避免过充，如果继续用恒流充电，电压会超过安全限值。
- 技术实现: 芯片将充电电压固定在满电电压值，充电电流会随着电池电量的增加而自然减小，当电流减小到某个阈值（通常是 C/20 或 C/10）时，芯片判定充电基本完成，终止充电。

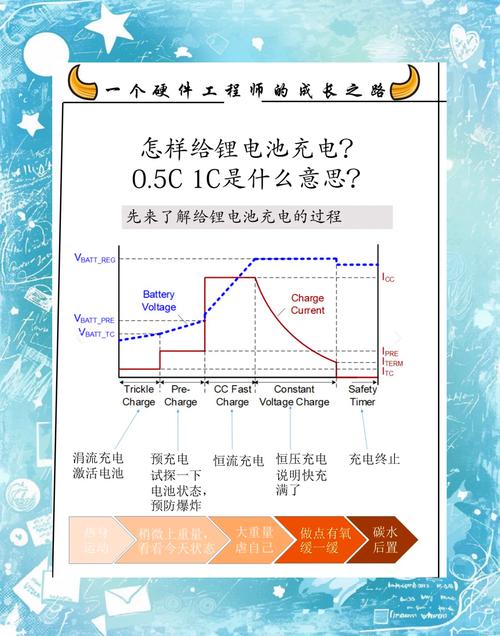

充电曲线示意图：
电流 ^
| /------- 恒流
| /
| /
| /
| /
| /-------- 恒流
| /
|/ \
+------------+--------> 时间
预充 恒流 恒压充电管理的关键技术
为了实现上述目标,现代充电管理技术集成了多种关键技术：
（图片来源网络，侵删）
多重安全保护机制
这是充电管理芯片的基石,通常包括：
- 过充保护: 监测电池电压，一旦超过设定阈值，立即切断充电回路。
- 过放保护: 监测电池电压，低于阈值时切断放电回路，防止电池“饿死”。
- 过温保护: 内置温度传感器，当电池或芯片温度过高或过低时，暂停充电或放电。
- 过流/短路保护: 监测充电和放电电流，超过安全值时迅速切断电路，防止因短路或异常负载造成的损坏。
- 计时保护: 设置一个最大充电时间，防止在异常情况下（如故障）无限期充电。
智能充电算法
这是区分“能用”和“好用”充电管理的关键。
- 多阶段充电: 除了标准的“预充-恒流-恒压”三段式，一些高级算法会引入更多阶段，如涓流充电、恒流变斜率充电等，以适应不同电池状态，优化充电过程。
- 温度补偿: 锂电池在不同温度下，其理想的充电电压和电流是不同的，低温时充电电压会适当降低，以减少析锂风险；高温时则会降低充电电流，充电管理芯片会根据实时温度动态调整充电参数。
- 电池健康度 自适应: 随着电池老化，其内阻增加，最大可用容量下降，先进的算法可以识别电池的老化程度，并自动调整充电策略，例如适当降低恒流阶段的电流，以减缓电池的进一步衰减。
快充技术
快充技术是当前市场竞争的焦点,其核心思想是在电池和充电器都支持的前提下，用更高的电压或电流来缩短充电时间。
- 高电压快充: 如早期的 Qualcomm Quick Charge (QC) 系列，通过提高充电线缆上的电压（如 9V, 12V），在同等功率下降低电流，从而减少线损和发热，充电器内部需要完成 AC-DC 转换。
- 高电流快充: 如 USB Power Delivery (PD) 协议，它不仅可以协商高电压，也可以协商高电流（如 5A），这种方式在手机等设备内部进行 AC-DC 转换，对设备内部的散热和电源管理要求更高。
- 私有快充协议: 各大厂商都有自己的快充方案，如华为的 SuperCharge、OPPO的 VOOC（闪充）、小米的 HyperCharge 等，它们通常有自己的电压电流组合和通信协议，旨在实现更高效的充电和更好的温控。
电量计量技术
电量计的核心任务是告诉用户“还剩多少电”。
（图片来源网络，侵删）
- 库仑计量法: 这是最精确的方法，通过一个高精度的采样电阻，实时监测流入和流出电池的电流，并对电流进行时间积分（
电量 = 电流 × 时间），从而计算出电池的净充入或放出电量，这被称为“安时计量”或“库仑计数”。 - 电压查表法: 作为库仑计量的补充，电池的开路电压与剩余电量存在一定的对应关系，在设备长时间静置后，可以通过测量OCV来校准电量计的读数，修正因自放电等原因产生的累积误差。
- 阻抗追踪法: 更先进的算法，如 TI 的 Impedance Track™ 技术，它不仅监测电压和电流，还会持续监测电池的内阻，并结合电池的复杂模型，精确计算出电池在不同温度、老化程度下的实际剩余容量和可用能量。
未来趋势
充电管理技术仍在不断发展,未来的趋势主要集中在以下几个方面：
- 超高速充电: 目标是“充电几分钟，使用几小时”，这需要电池材料（如硅负极、新型正极）和充电管理技术的共同突破，解决充电过程中的产气、发热和析锂问题。
- 无线充电与反向充电: 无线充电的效率和安全对充电管理提出了更高要求，反向充电（如手机给耳机、手表充电）则要求充电管理芯片能灵活地在充电和放电模式间切换。
- 电池管理系统 与云端结合: BMS不再局限于单个设备，而是将电池数据上传到云端，通过大数据分析，可以进行：
- 预测性维护: 预测电池的剩余寿命和潜在故障。
- 优化充电策略: 根据用户习惯和电网负荷（如利用夜间廉价谷电）制定最优充电计划。
- 电池梯次利用: 评估退役电池是否可用于储能等其他场景。
- 集成化与智能化: 将充电管理、电源路径管理、电量计量等功能集成到一颗更小、更智能的芯片中，AI算法将被用于更精准地预测电池行为，实现真正的“千人千面”的个性化充电管理。
锂电电池充电管理技术是一个集电力电子、电化学、嵌入式软件和算法于一体的复杂系统，它从最初简单的保护功能，发展到今天集安全、高效、智能、长寿于一体的综合性解决方案，随着电动汽车和智能设备的普及，这项技术的重要性将愈发凸显，并将持续推动整个能源存储领域的技术革新。
