在进行任何维修之前，请务必阅读并遵守以下安全准则！
（图片来源网络，侵删）
安全第一！维修前的准备工作与注意事项
- 断电！断电！断电！ 这是最重要的一步，必须拔掉热水器的电源插头，或者关闭对应的空气开关（漏电保护器），等待至少5-10分钟，让内部电容完全放电。
- 确认无电后操作：使用万用表的电压档，在控制板电源输入端再次测量，确保没有电压。
- 做好标记：在拆卸连接线、插件或部件前，用手机拍照或做标记，记下它们的位置和方向，避免装错。
- 保持干燥：确保维修环境干燥，避免水汽或液体接触电路板。
- 防静电：佩戴防静电手环，或在触摸电路板前先触摸金属物体释放静电，避免静电损坏精密电子元件。
- 不具备条件时，请勿强行维修：如果您对电路不熟悉，没有合适的工具，或者问题复杂，强烈建议联系专业维修人员或直接更换控制板，强行维修可能导致更严重的损坏，甚至引发火灾或触电风险。
维修思路：从简到繁，逐步排查
维修电路板就像医生看病,需要“望、闻、问、切”。
第一步：故障现象分析（问诊）
明确您的热水器出现了什么问题：
- 完全不通电：显示屏不亮，按任何键都没反应。
- 显示屏亮，但不加热：显示正常，但不出热水。
- 代码报警：显示屏显示特定的故障代码（如E1, E2, E3等）。
- 频繁跳闸：一插上插头或开机，家里的漏电保护器就跳闸。
- 温度不准或无法调节：显示温度和实际出水温度不符。
第二步：外部检查与简单排查（望、闻）
在拆开控制板之前,先检查外部可能的问题：
- 电源检查：确认插座是否有电（用台灯等测试）。
- 插头与电线检查：检查电源线是否有破损、断裂。
- 漏电保护器检查：确认漏电保护开关是否在“ON”位置，并且没有跳闸，可以尝试复位一下。
- 进水/出水检查：对于某些故障代码（如E1通常表示进水问题），检查水路是否通畅，水压是否正常。

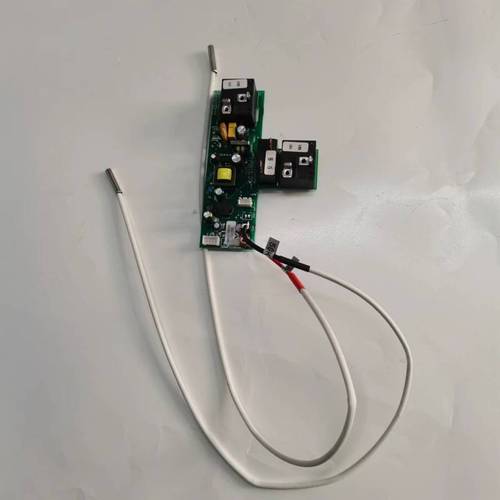

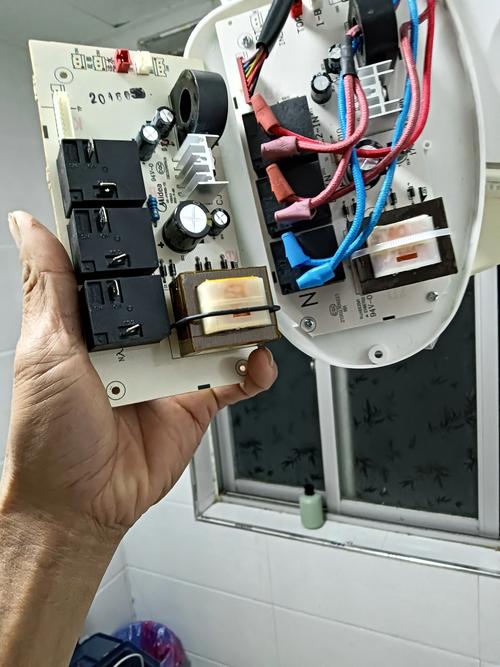

- 控制板外观检查：拆开热水器外壳（通常在底部或侧面），找到电源控制板，仔细观察：
- 烧毁痕迹：看是否有明显的元件烧黑、炸裂。
- 鼓包/漏液：查看电解电容（圆柱形的小元件）顶部是否有鼓起或漏出液体，这是最常见的故障点之一。
- 虚焊/脱焊：查看焊点，特别是功率较大的元件（如继电器、变压器、可控硅）的焊脚是否有裂纹或虚焊。
- 闻气味：闻一下电路板是否有焦糊味。
第三步：使用工具进行测量（切脉）
如果外部检查没有发现问题,就需要借助工具来深入分析了。
（图片来源网络，侵删）
必备工具：
- 万用表：数字式万用表是首选。
- 螺丝刀套装：十字和一字，可能需要内六角。
- 电烙铁和焊锡丝：用于拆卸和焊接元件。
测量步骤：
-
测量电源输入
- 万用表调至交流电压档（ACV，量程选250V或更高）。
- 测量控制板电源输入端的两个接线端子,看是否有交流220V电压，如果没有，问题可能出在电源线、插头或漏保开关上。
-
测量电源输出（关键步骤）
（图片来源网络，侵删）- 如果输入电压正常,但设备不工作，问题很可能出在控制板的电源转换部分。

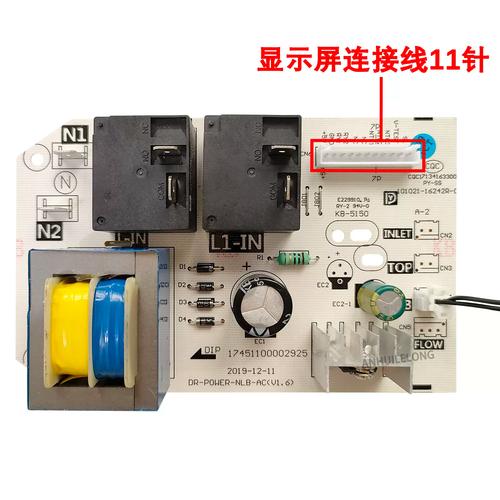

- 控制板通常有一个变压器，它将220V交流电降压成低压交流电（如12V或15V）。
- 用万用表交流电压档测量变压器的次级线圈输出端，看是否有低压交流电。
- 如果变压器有输出,说明降压部分正常，如果没输出，变压器可能损坏。
- 如果变压器有输出,再用万用表直流电压档（DCV）测量后续的整流、滤波电路输出端（通常是几个大电解电容的两端），看是否有稳定的直流电压（如+5V, +12V, +15V等），这是给单片机和其他芯片供电的，是控制板工作的核心电压。
-
测量关键元件
- 保险丝：找到板上的保险丝（通常是一个玻璃管或颜色较深的方形元件），用万用表的通断档（蜂鸣档）或电阻档测量其两端是否导通，如果不通，说明保险丝熔断。注意：保险丝熔断是结果，不是原因，必须找到导致熔断的根源（如后级元件短路），否则换上新保险丝会立即再次熔断。
- 继电器：继电器是控制加热棒电源通断的开关，可以用万用表的电阻档测量其线圈两端是否有几十到几百欧姆的电阻，再测量触点两端，在未通电时应是断开的（电阻无穷大），当给线圈通电后（可以手动给线圈通一个5-12V直流电测试），触点应能接通（电阻接近0欧）。
- 可控硅/晶闸管：这是另一种常见的功率控制元件，测量其控制极和主电极之间的电阻，可以初步判断是否击穿短路。
- 电解电容：对鼓包、漏液的电容可以直接更换，对于性能下降的电容，可以用万用表的电容档测量其容量是否与标称值接近，或者用电阻档观察其充电过程。
常见故障点与维修方法
故障1：完全不工作，显示屏不亮
- 可能原因：
- 外部电源问题（插座、漏保、开关）。
- 保险丝熔断。
- 变压器损坏。
- 整流桥（由4个二极管组成）损坏。
- 主滤波电解电容失效或短路。
- 压敏电阻被高压击穿（通常在电源输入端，一个圆盘状的元件）。
- 维修方法：
- 按第二步检查外部电源。
- 测量保险丝,若熔断，用同规格（同电流值）的更换。更换后必须检查后级是否有短路！
- 测量变压器输入输出,若输出为0，更换变压器。
- 测量整流桥的输入和输出,判断是否损坏。
- 更换失效的电容和压敏电阻。
故障2：显示屏亮，但不加热
- 可能原因：
- 加热棒本身损坏（断路）。
- 继电器损坏（触点不吸合或粘连）。
- 驱动继电器的三极管或可控硅损坏。
- 温度传感器（NTC热敏电阻）开路或短路，导致主板误判水温，不启动加热。
- 单片机（MCU）或其程序问题。
- 维修方法：
- 断电后，测量加热棒两端的电阻，正常时应为几十欧姆，若为无穷大，则加热棒损坏。
- 测量继电器线圈和触点,若线圈有电但触点不吸合，检查驱动三极管。
- 测量温度传感器的阻值,并参考其温度-阻值曲线，判断是否在正常范围内，若阻值异常，更换之。
- 若以上都正常,可能是单片机或软件问题，维修难度大，建议更换控制板。
故障3：显示故障代码
- 维修方法：
- 查阅说明书：这是最直接的方法，说明书上会列出每个代码的含义和对应的检查点。
- E1, E2等常见代码：通常与水路（水压、水流传感器）、温度传感器、风压开关（强排式热水器）等有关。
- 重点检查：与代码相关的传感器、连接线、以及控制板上对应的检测电路。
何时选择更换控制板
对于大多数用户和部分维修人员来说,维修到芯片级（如单片机、电源管理IC）是不现实的，在以下情况下，更换控制板是最佳选择：
- 故障点复杂：经过排查，发现多个元件损坏，且无法确定根本原因。
- 找不到元件：控制板上的某个专用芯片或元件无法在市场上买到。
- 维修成本高：购买散件和花费的时间成本，已经接近甚至超过一块新控制板的价格。
- 缺乏维修经验：如果您对焊接和电路分析没有信心，强行维修可能导致板子彻底报废。
- 安全性无法保证：特别是对于涉及高压和漏电保护的电路，确保维修后的安全性至关重要。
如何更换控制板？
- 确认型号：找到控制板上的型号标签，或根据热水器的品牌、型号、购买年份，向卖家或厂家购买完全匹配的新控制板，型号不匹配，100%无法使用。
- 拆旧板：拆下所有连接线，并拍照记录。
- 装新板：按照照片，将所有连接线正确连接到新控制板上。
- 测试：通电测试，观察是否恢复正常。
热水器电源控制板的维修遵循“安全第一 -> 外部排查 -> 测量分析 -> 定位故障 -> 决定维修或更换”的流程。
- 新手/普通用户：建议停留在前两步，如果外部检查无法解决，直接联系专业人员或考虑更换控制板。
- 电子爱好者/初级维修员：可以尝试进行第三步的测量，并更换一些常见的、易于更换的元件（如保险丝、电容、继电器）。
- 专业维修员：可以进行更深层次的芯片级维修。
希望这份详细的指南能对您有所帮助！
