模拟视频监控系统技术方案

项目概述

1 项目背景

随着社会对安全防范意识的不断提高，建立一套稳定、可靠、高效的视频监控系统已成为各类场所（如工厂、园区、办公楼、商铺、住宅等）的标配，本项目旨在为 [请在此处填写具体项目名称，如：XX工业园区安防升级项目] 设计一套技术先进、操作简便、经济实用的模拟视频监控系统，以实现对重点区域的实时监控、录像存储和事后追溯,全面提升安全管理水平和应急响应能力。

2 需求分析

通过对项目现场的勘察和与客户的沟通,我们总结出以下核心需求：

• 全面覆盖： 对园区/厂区的主要出入口、周界、主干道、办公楼宇、生产车间、仓库、停车场等关键区域进行无死角视频监控。
• 高清画质： 要求图像清晰，能够分辨人员面部特征、车辆牌照等关键信息,为事后取证提供可靠依据。
• 实时预览： 监控中心能够实时查看所有前端摄像机的画面,并进行多画面分割显示。
• 录像存储： 所有前端视频信号需24小时不间断录像，并保存至少30天,以便随时调阅。
• 远程访问： 授权用户可通过网络在远程电脑或手机客户端上实时查看监控画面和回放录像。
• 稳定可靠： 系统需7x24小时不间断运行，设备选型需考虑环境适应性（如防水、防尘、宽温）,确保系统长期稳定。
• 经济性： 在满足性能需求的前提下，优先选择性价比高、成熟稳定的技术方案,控制项目总体成本。

3 设计目标

• 安全性： 构建一个主动、立体的安防屏障,有效预防和减少安全事件。
• 可靠性： 系统平均无故障时间（MTBF）长,故障率低。
• 实用性： 界面友好，操作简单,易于管理和维护。
• 可扩展性： 系统架构设计具备良好的可扩展性,便于未来增加监控点或升级功能。
• 合规性： 系统设计符合国家及行业相关安全防范技术标准。

系统总体设计

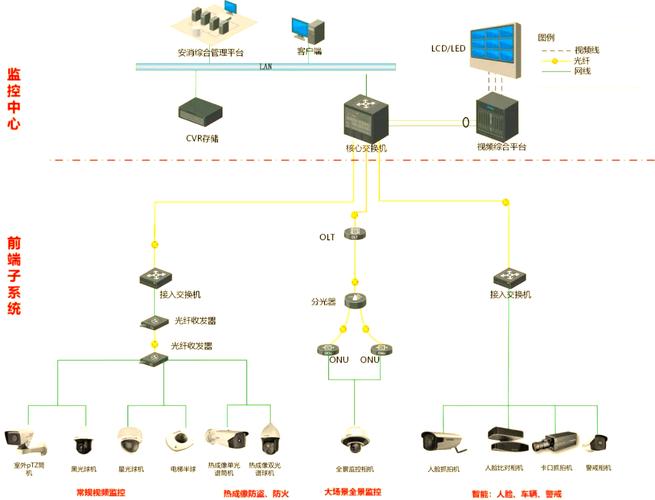

1 系统架构

本方案采用经典的“模拟+数字”混合架构，也称为“HD-CVI/AHD/TVI+DVR”架构，该架构结合了模拟系统的稳定性和数字系统的易管理性,是目前安防领域性价比最高的主流方案之一。

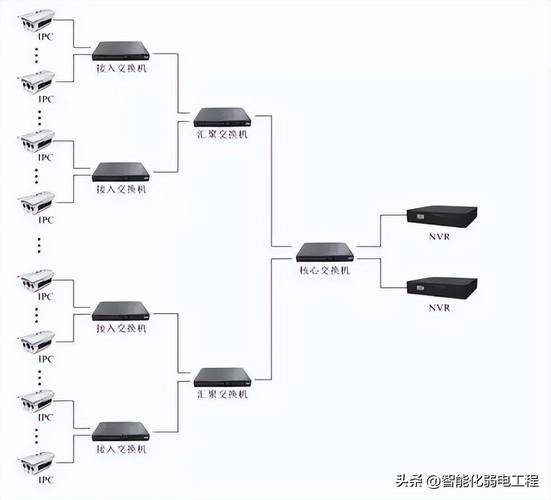

系统架构图：

[前端采集部分] ---> [信号传输部分] ---> [后端处理与存储部分] ---> [显示与控制部分]
  |                     |                     |                      |
[高清摄像机] --(视频信号)--> [SYV-75-5/7同轴电缆] --> [HD-CVI DVR/NVR] --> [监控中心显示器]
                      |                     |                      |

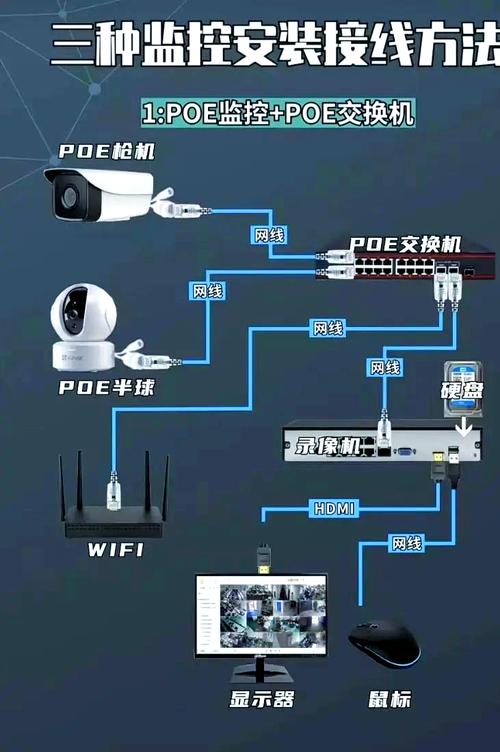

                  [电源线] --(12V DC)--> [电源适配器/POE交换机] -- [操作电脑/客户端]

架构说明：

1. 前端采集部分： 负责将现场的光学图像转换为高清视频信号。
2. 信号传输部分： 使用高规格的同轴电缆将模拟高清视频信号无损传输到后端。
3. 后端处理与存储部分： 核心是HD-CVI DVR（数字视频录像机），它接收前端传来的模拟视频信号，进行数字化处理、压缩，并负责将视频数据存储到硬盘上，它也提供网络接口,实现远程访问。
4. 显示与控制部分： 在监控中心，通过显示器进行多画面实时显示，通过鼠标和键盘对DVR进行操作，如云台控制、录像回放等。

2 工作流程

1. 采集： 前端高清摄像机实时拍摄现场画面，输出高清模拟视频信号（HD-CVI/AHD/TVI格式）。
2. 传输： 视频信号通过SYV-75-5/7同轴电缆传输到监控中心的DVR。
3. 处理与存储： DVR接收到视频信号后，内部芯片将其解码为数字信号，进行H.264+高效压缩编码,然后实时写入内置硬盘进行存储。
4. 显示： DVR将实时数字视频流输出到显示器，用户可以选择单画面、四画面、九画面、十六画面等多种模式同时查看。
5. 回放与远程访问： 用户可通过DVR本地操作，按时间、通道等方式快速检索和回放历史录像，通过局域网或互联网，授权用户可在电脑或手机客户端上远程实时预览、回放录像和接收报警信息。

核心设备选型与参数

1 前端设备：高清摄像机

根据监控区域的不同,选择不同类型的摄像机。

选型建议：

• 分辨率： 统一选用200万像素（1080P）或更高,确保画质。
• 红外功能： 所有室外及无光环境室内摄像机必须配备红外灯。
• 宽动态： 在出入口、窗户等有强逆光场景的摄像机,必须选择支持WDR功能的。
• 品牌： 选用海康威视、大华等一线品牌,保证质量和售后服务。

2 传输设备：同轴电缆与连接器

• 视频线： 推荐 SYV-75-5 铜芯实心同轴电缆，对于传输距离超过300米或画质要求极高的场景，建议使用 SYV-75-7 更粗的线缆,以减少信号衰减。
• 电源线： RVV 275mm² 或 20mm² 铜芯电源线,为摄像机供电。
• 连接器： BNC接头，用于视频线与设备连接，确保压接牢固,接触良好。

3 后端设备：HD-CVI DVR (数字视频录像机)

DVR是系统的核心,其性能直接影响整个系统的运行。

硬盘容量计算示例： 假设：16路摄像机，每路200万像素，采用H.264+编码，录像画质设为“流畅”，每天录像24小时,保存30天。

• 单路录像所需带宽： 约 2-4 Mbps (取中间值 3 Mbps)
• 总带宽： 16路 * 3 Mbps = 48 Mbps
• 总录像量（每天）： (48 / 8) MB/s 3600s 24h ≈ 518 GB
• 总录像量（30天）： 518 GB * 30 ≈ 15.54 TB
• 建议配置： 考虑到文件系统和冗余，建议配置4块 4TB 企业级监控硬盘，总容量16TB,可满足30天以上的录像存储需求。

4 显示与控制设备

• 显示器： 24英寸或27英寸高清显示器（支持HDMI或VGA输入）,用于实时画面显示。
• 操作台/控制柜： 用于放置DVR、显示器、UPS电源等设备，布局合理,散热良好。
• 鼠标和键盘： 专用DVR操作鼠标,方便进行云台控制和菜单设置。
• UPS不间断电源： 为后端设备提供断电保护，确保在市电中断时，DVR能正常关机,避免硬盘损坏和数据丢失。

施工与布线方案

1 施工流程

1. 现场勘查与定位： 再次确认摄像机安装点位,标记线管走向。
2. 线管敷设： 沿墙、顶棚或地下预埋PVC或金属线管，线路转弯处使用大弧度弯头,避免死弯。
3. 线缆穿放： 将视频线和电源线穿入线管，强弱电线路分开布线，间距大于30cm,避免电磁干扰。
4. 前端设备安装： 安装摄像机支架、云台，固定摄像机,调整好角度和焦距。
5. 后端设备安装： 将DVR、显示器、UPS等设备安装到控制柜中,连接好所有线缆。
6. 系统调试： 逐个检查摄像机画面，确保清晰、无干扰；测试DVR的录像、回放、远程访问等功能。
7. 竣工验收： 与客户共同验收,交付使用手册和培训。

2 布线规范

• 强弱电分离： 视频线（弱电）与电源线（强电）必须分开穿管,平行走线时保持30cm以上距离。
• 线路保护： 室外线路需穿镀锌钢管或PVC管进行保护，防止鼠咬、人为破坏。
• 接头处理： 视频接头（BNC）必须使用压线钳压接，确保接触可靠,避免虚接导致雪花屏。
• 接地： 所有设备外壳和金属线管需可靠接地,以防雷击和静电。

系统调试与验收

1 调试内容

• 图像调试： 调整摄像机焦距、后焦光圈，确保图像清晰、亮度适中、无过曝或过暗。
• 云台调试： 对于球机，测试其上下左右转动、变焦、巡航等功能是否正常。
• DVR功能调试： 测试实时预览、多画面切换、手动/定时录像、移动侦测报警、硬盘状态等。
• 远程访问调试： 配置DVR的网络参数（IP、端口、DDNS）,在局域网和公网环境下测试远程客户端和手机APP的访问。

2 验收标准

• 覆盖范围： 所有设计点位均已安装,监控范围符合要求。
• 图像质量： 图像清晰、稳定，无明显干扰、抖动、雪花等现象。
• 功能实现： 录像、回放、报警、远程访问等所有设计功能均正常工作。
• 施工质量： 布线规范、美观，设备安装牢固,标识清晰。
• 文档交付： 提供完整的系统拓扑图、点位分布图、设备清单、操作手册和培训服务。

售后服务与维护

1 保修期

• 整个系统提供 1年 的免费保修期（人为损坏和不可抗力除外）。
• 在保修期内，免费提供设备维修、更换服务。

2 维护服务

• 定期巡检： 每季度提供一次免费上门巡检服务，内容包括：设备运行状态检查、线路检查、镜头清洁、系统功能测试。
• 技术支持： 提供7x24小时电话技术支持,快速响应客户问题。
• 备件支持： 提供常用备件（如电源适配器、BNC头等）,确保故障能及时修复。

3 培训服务

• 现场培训： 对客户的管理人员和操作人员进行现场培训，内容包括：系统基本操作、日常维护、录像回放、远程访问等。
• 提供资料： 提供详细的纸质版或电子版操作手册。

预算估算（示例）

本模拟视频监控方案采用成熟、稳定、高性价比的HD-CVI技术架构，能够全面满足 [XX项目] 的安全防范需求，方案设计兼顾了先进性、可靠性、实用性和经济性，并提供了详细的施工、调试和维护计划，确保系统能够长期、稳定、高效地运行,为客户创造价值。
