先易后难，先外后内，先供电后信号。
（图片来源网络，侵删）
第一步：基础检查（非常重要，自己可以完成）
在拆机之前,请务必完成以下检查，这能帮你排除一些最简单的原因，甚至避免不必要的维修费用。
-
检查电源指示灯：
- 灯亮，但屏幕全黑： 这是最常见的情况，说明电视已经通电，但背光部分没有工作，问题出在背光电路上。
- 灯闪烁或呈红色/橙色： 这通常是保护模式，可能是电源板故障、主板故障，或者背光驱动板检测到短路而启动了保护，这种情况强行开机可能会损坏其他部件。
- 灯不亮： 这说明电视根本没有通电，问题出在电源板或电源线。
-
检查声音：
- 开机后有声音，但屏幕全黑： 这是关键线索！电视的系统已经启动，能正常工作，只是背光没亮，这说明主板基本正常，问题高度集中在背光驱动板或背光条本身。
- 开机后没有声音，也没有图像： 问题可能出在主板或电源板，因为主板没有正常启动。
-
环境光线检查：
（图片来源网络，侵删）- 在一个非常暗的房间里，打开电视，用手机手电筒以一个很小的角度照射屏幕，仔细观察屏幕上是否有非常暗淡的图像。
- 如果有暗淡图像： 100%确认是背光不亮，问题出在背光驱动板或背光条。
- 如果完全没有图像： 那么可能是主板或T-CON板的问题，需要进一步排查。
-
检查信号源和遥控器：
- 确保电视已正确连接机顶盒或游戏机,并且信号源选择正确。
- 尝试重启电视（拔掉电源线，等待1分钟再插上）。
第二步：初步判断（需要一定动手能力）
如果基础检查后确认是“有声音、无图像、背光不亮”，那么可以尝试打开后盖进行初步检查。
⚠️ 安全警告：
- 断电操作！ 在进行任何内部检查前，务必拔掉电视的电源线。
- 高压危险！ 电视内部，特别是电源板和背光驱动板，即使断电后电容中仍可能存有高压，非专业人员请勿触碰！
- 防静电！ 维修时最好佩戴防静电手环。
你需要准备： 万用表（必备）、螺丝刀。
（图片来源网络，侵删）
操作步骤：
-

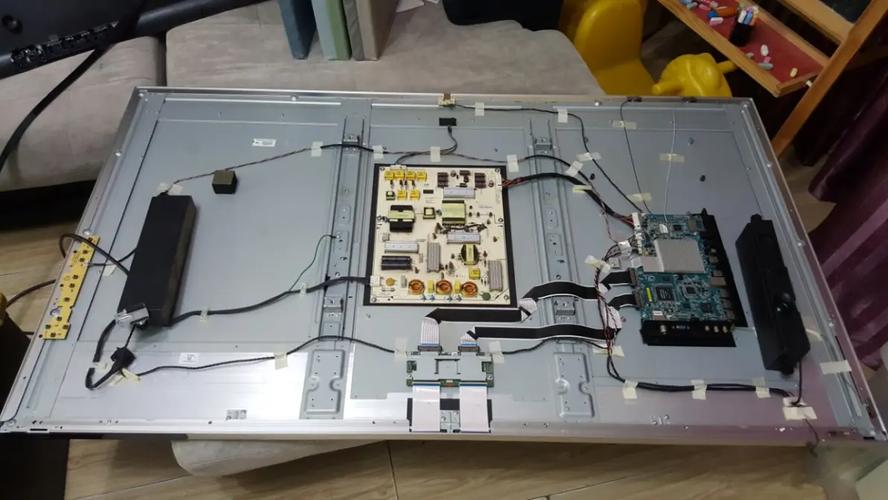

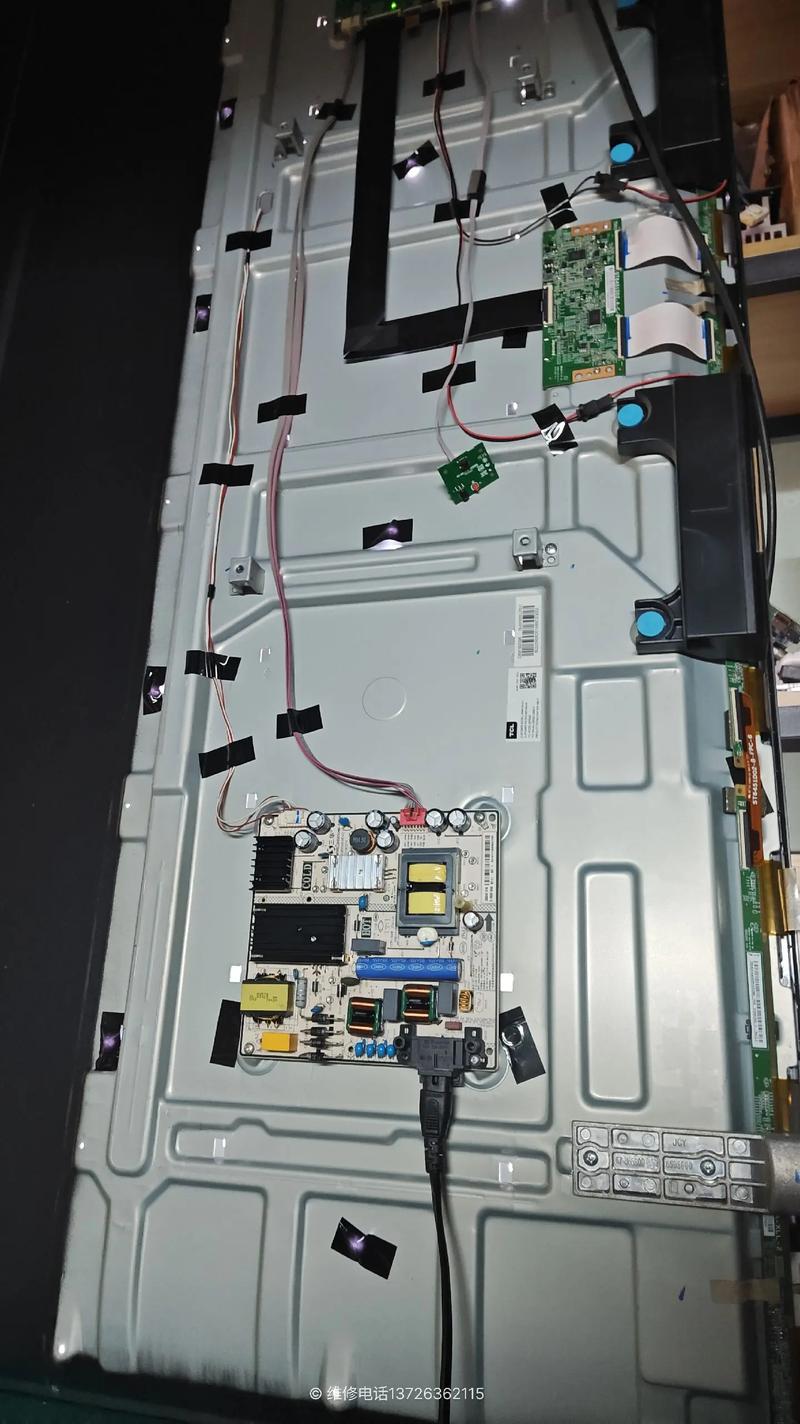

打开后盖： 拧下后壳的所有螺丝，小心取下后盖。
-
找到核心部件：
- 电源板： 通常在电视的左侧或右侧，连接着电源线和屏幕。
- 主板： 中央位置，是电视的“大脑”。
- 背光驱动板（也称LED驱动板、Inverter Board）： 通常在屏幕的上方或下方，通过几根排线连接到屏幕的背光条。
- 背光条： 就是屏幕边缘的一圈LED灯珠。
-
测量关键电压（使用万用表）：
- 测量电源板输出给背光驱动板的电压：
- 找到连接背光驱动板的排线,通常标注为
V_LED或VSUS或VCC等字样。 - 查找电视的电路图或维修手册，确认这个排线正常输出的电压值是多少（通常是24V、60V、90V、120V等，不同型号电压不同）。
- 万用表调到直流电压档（DCV），量程选择大于预估电压的档位。
- 开机（插上电源），测量排线的输出端是否有正常的电压。
- 有正常电压： 说明电源板工作正常，问题出在背光驱动板或背光条。
- 没有电压或电压异常： 说明问题出在电源板或主板（主板没有发出开机指令给电源板）。
- 找到连接背光驱动板的排线,通常标注为
- 测量电源板输出给背光驱动板的电压：
第三步：定位故障点
根据第二步的测量结果,可以大致定位问题：
情况A：电源板有正常电压输出给背光驱动板
这说明电源板工作正常,问题在后面的环节。
-
检查背光驱动板：
- 目视检查： 仔细观察背光驱动板上的电容、IC芯片是否有鼓包、烧黑、裂痕等物理损坏，这是最常见的故障点。
- 替换法（最有效）： 找一个同型号的、确认是好的背光驱动板进行替换，如果替换后背光亮了，那么原板就是坏的，需要更换。
- 电压测量（进阶）： 如果有电路图，可以测量背光驱动板输出给背光条的各路电压是否正常，如果一路或多路无输出，可能是驱动板上的MOS管或驱动IC损坏。
-
检查背光条：
- 背光条损坏是常见故障，尤其是使用时间较长的电视。
- 分段排查法： 如果背光驱动板有多路输出（分上下左右四路），可以逐一测量每一路的输出是否正常，如果某一路有电压但对应的背光区域不亮，那么这一路的背光条可能损坏。
- 替换法： 找一个同型号的背光条替换，如果替换后恢复正常，就是背光条的问题，背光条维修困难，通常直接更换整条。
情况B：电源板没有正常电压输出给背光驱动板
这说明问题在电源板或主板。
-
检查主板：
- 主板通过一个
PS_ON或STB信号线控制电源板的启动，如果主板没有工作，就不会发出这个信号。 - 测量电源板上这个信号线的电压,正常情况下开机时应变为高电平（如3.3V或5V），如果没有变化，说明主板未工作。
- 检查主板： 主板常见故障是电源管理芯片、晶振、电容损坏，这需要专业的维修技能和图纸，通常建议直接更换主板。
- 主板通过一个
-
检查电源板：
- 目视检查： 检查电源板上的保险丝是否熔断、电容是否鼓包、整流桥是否炸裂等。
- 替换法： 如果确认主板发出了正常的开机信号，但电源板仍然没有电压输出，那么大概率是电源板损坏，电源板维修同样需要专业技能，更换整个电源板是最常见和可靠的解决方案。
总结与维修方案
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 有声音，屏幕全黑 | 背光驱动板损坏、背光条损坏 | 更换背光驱动板。 更换背光条。 |
| 有声音，背光驱动板无输出电压 | 电源板损坏 | 更换电源板。 |
| 有声音，背光驱动板有输出电压 | 背光驱动板损坏、背光条损坏 | 更换背光驱动板。 更换背光条。 |
| 没声音，没图像，灯不亮 | 电源板损坏、电源线问题 | 检查电源线。 更换电源板。 |
| 没声音，没图像，灯闪烁 | 电源板、主板、背光驱动板故障（保护模式） | 需要专业维修人员检测，可能是电源或主板问题导致保护。 |
| 主板本身故障 | 系统无法启动 | 更换主板。 |
给您的建议
- 先联系官方售后： 如果电视还在保修期内，请务必联系乐视官方售后，虽然乐视现在比较困难，但官方渠道仍有备件和维修能力。
- 寻找专业维修师傅： 对于普通用户，特别是没有电子维修基础的朋友，强烈建议不要自行拆机维修，风险高且容易造成二次损坏，可以联系当地的电视维修师傅，让他们来进行检测和维修，师傅通常有备件和经验，能快速定位问题。
- 成本评估： 对于一台2025年左右的乐视X60电视，维修成本（如更换电源板、背光驱动板）可能在200-500元不等，如果需要更换主板或屏幕，维修成本可能会超过电视的二手价值，此时可能需要考虑更换新电视。
希望这份详细的指南能帮助您理清思路,顺利解决问题！
