我将为您提供一个通用性强、具有代表性的电磁炉电源板电路图，并详细讲解其工作原理、关键元件和常见故障点,这能帮助您理解绝大多数电磁炉的电源维修逻辑。

（图片来源网络，侵删）

核心电路构成

电磁炉电源板主要包含以下几个关键部分：

输入滤波电路：防止电网干扰进入电磁炉,同时防止电磁炉自身干扰电网。
整流滤波电路：将220V交流电转换成高压直流电。
IGBT驱动电路：核心控制部分，负责产生高频、大电流的脉冲信号来驱动IGBT管。
IGBT及谐振电路：将直流电转换成高频交流电,通过线圈盘加热锅具。
同步及振荡电路：为IGBT提供稳定的驱动脉冲,并控制其工作频率。
保护电路：包括过压、过流、过热、浪涌等多种保护功能。
低压电源电路：为控制芯片（如LM339、TA8316S等）提供稳定的+5V或+18V工作电压。

通用电源板电路图（简化原理图）

下面是一个经典的、被广泛使用的电磁炉电源板电路原理图,我会用文字和注释来解释每个部分。

graph TD
    subgraph 电磁炉电源板电路原理图
        A[AC 220V 输入] --> B[保险丝 FUSE]
        B --> C[压敏电阻 RV]
        C --> D[互感滤波器 L1]
        D --> E[桥式整流器 BRIDGE]
        E --> F[+300V 滤波电容 C1]
        F --> G[IGBT]
        F --> H[线圈盘 L]
        G <--> H
        G --> I[驱动变压器 T]
        I --> J[驱动芯片 IC2 (如 TA8316S)]
        J --> K[控制芯片 IC1 (如 LM339)]
        K --> J
        L[同步取样电阻 R1, R2] --> K
        M[电流取样电阻 R3] --> K
        N[电压取样电阻 R4, R5] --> K
        O[低压电源变压器 T2] --> P[整流桥 DB1]
        P --> Q[滤波电容 C2]
        Q --> R[7805 三端稳压器]
        R --> S[+5V 输出]
        S --> K
        S --> J
        T[散热器] --> G
        U[风扇] --> K
        V[蜂鸣器 BZ] --> K
        W[按键面板] --> K
        X[锅具温度传感器] --> K
        Y[IGBT温度传感器] --> K
    end
    subgraph 保护电路
        Z[浪涌保护电路] --> C
        AA[过压保护电路] --> K
        BB[过流保护电路] --> K
        CC[过热保护电路] --> K
    end
    style A fill:#f9f,stroke:#333,stroke-width:2px
    style S fill:#9f9,stroke:#333,stroke-width:2px
    style G fill:#ff9,stroke:#333,stroke-width:2px

各部分电路详解与维修要点

输入滤波电路

组成：保险丝、压敏电阻、互感滤波器、X电容、Y电容。
作用：
- 保险丝：第一道防线，当电流过大时熔断,保护后级电路。
- 压敏电阻：防止电网电压瞬间过高（如雷击）损坏电路。
- 互感滤波器：滤除电网的干扰和自身产生的高频干扰。
维修要点：
- 不通电：首先检查保险丝是否熔断，如果熔断，切勿直接更换！ 必须排查导致保险丝熔断的根本原因（如IGBT击穿、整流桥短路等）。
- 压敏电阻：如果炸裂或短路，说明曾遭遇过高压冲击,需更换并检查后级元件。

整流滤波电路

组成：桥式整流器、高压滤波电容。
作用：将220V交流电整流成约 +300V 的脉动直流电,再通过电容滤波成平滑的直流电。
维修要点：
- 无+300V电压：检查桥式整流器是否开路或短路，滤波电容是否鼓包、失效或漏液。
- +300V电压不稳：通常是滤波电容容量下降或失效。

IGBT驱动与谐振电路

组成：IGBT管、线圈盘、驱动变压器、谐振电容（通常与线圈盘并联）。
作用：这是电磁炉的“心脏”。
- IGBT：电子开关,高速地导通和截止。
- 线圈盘：将高频电流转换成高频交变磁场,使锅具产生涡流而发热。
- 工作原理：控制芯片发出PWM脉冲，经驱动电路放大后驱动IGBT，IGBT导通时，电流流过线圈盘储能；IGBT截止时，线圈盘与谐振电容产生谐振，释放能量形成高压脉冲，击穿锅底,实现加热。
维修要点：
- 不加热：这是最高发的故障，常见原因有：
  - IGBT击穿：用万用表二极管档测量C、E极间电阻，若正反向电阻都很小或为0，则已击穿，更换前务必查明击穿原因（驱动电路异常、同步电路异常等）。
  - 线圈盘开路：用万用表电阻档测量线圈盘电阻,应为零点几欧姆。
  - 驱动电路故障：检查驱动芯片（如TA8316S）及其外围元件是否正常。

控制与保护电路

组成：LM339（或类似）比较器、TA8316S（或类似）驱动芯片、各种取样电阻、传感器。
作用：
- 同步/振荡：确保IGBT在正确的时间点导通和截止,防止同时导通而损坏。
- 功率调节：通过改变PWM脉冲的占空比来调节输出功率。
- 保护：
  - 电流保护：通过取样电阻检测电流,过大则关断IGBT。
  - 电压保护：检测+300V电压是否过高或过低。
  - 温度保护：检测IGBT和锅底的温度,超温则报警或关机。
维修要点：
- 频繁保护（报警）：检查相关取样电阻是否变值，传感器是否开路或短路,控制芯片工作是否正常。
- 功率不可调/乱跳：检查功率调节电位器、同步电路、电流取样电路。

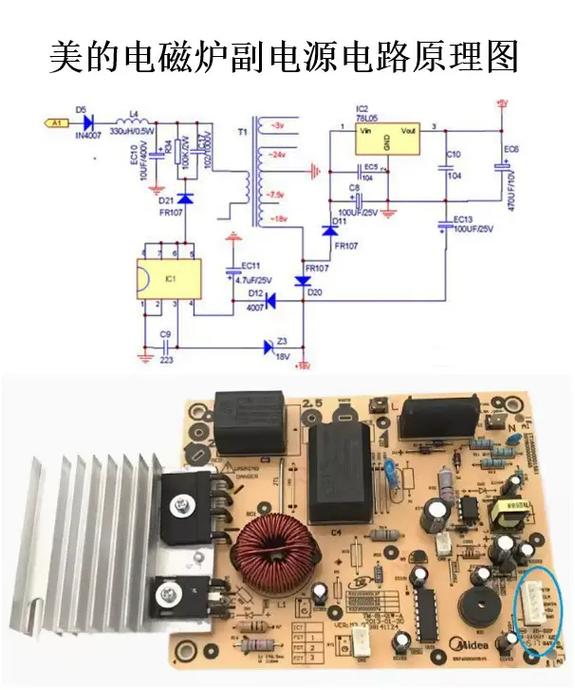

低压电源电路

组成：电源变压器、整流桥、滤波电容、7805三端稳压器。
作用：将220V交流电降压、整流、滤波，输出稳定的 +5V 或 +18V 电压,供给控制芯片和驱动芯片。
维修要点：
- 所有指示灯不亮，操作无反应：重点检查此部分。
- 无+5V输出：检查电源变压器、整流桥、7805是否损坏。
- +5V电压偏低或波动：通常是滤波电容失效。

通用维修流程

安全第一：断开电源，对高压滤波电容（C1）进行放电,防止触电。
初步检查：观察电路板有无明显烧毁、鼓包、元件断裂的痕迹。
测保险丝：
- 保险丝完好：问题出在低压电源或控制电路，重点检查+5V电压是否正常。
- 保险丝熔断：说明后级存在严重短路，重点测量：
  - 整流桥：正反向电阻。
  - IGBT的C、E极：正反向电阻。
  - 压敏电阻：是否短路。
测关键电压：
- +300V：若无,检查整流滤波电路。
- +5V：若无,检查低压电源电路。
- 驱动脉冲：用示波器测量驱动芯片输出到IGBT基极的波形，应为规则的方波脉冲，若无脉冲,检查控制芯片及外围电路。
静态测量：在断电状态下，用二极管档测量IGBT、整流桥等重要元件的PN结是否正常。

重要提示

原理图是关键：以上是通用原理，维修特定型号时，务必找到该型号的官方或维修版电路图,元件编号和参数可能有所不同。
善用搜索引擎：在百度图片或专业维修论坛（如“迅维网”）上搜索“[你的电磁炉品牌型号] 电路图”,成功率很高。
先理论，后实践：在动手维修前，务必理解电路原理,盲目更换元件只会导致故障扩大或引发新问题。

希望这份详细的指南能对您有所帮助！
