第一部分：安全须知（重中之重！）
在开始任何维修工作之前,请务必遵守以下安全准则：

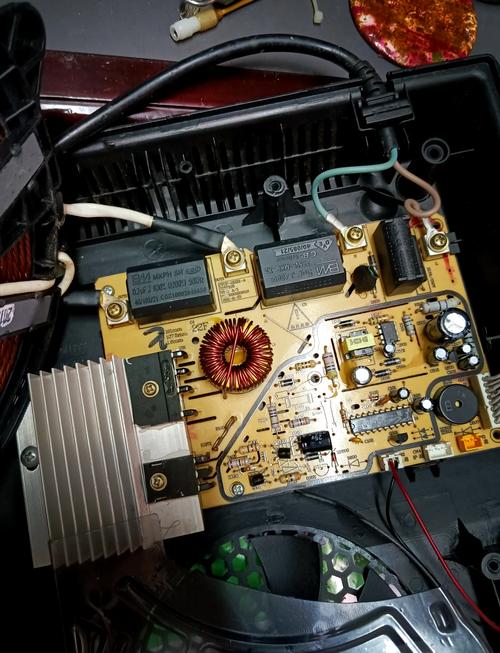

（图片来源网络，侵删）
- 断电确认：维修前，必须切断电磁炉的总电源，对于380V设备，通常是三相五线制（L1, L2, L3, N, PE），使用合格的电压表（万用表）在电源输入端和关键部件（如IGBT）上反复确认，确保电压已完全降为零。
- 放电操作：电磁炉内部有大容量的滤波电容（C1），即使断电后，电容中仍储存有足以致命的高压电，维修前，必须用大功率的电阻（几百欧姆，几十瓦）对电容进行人工放电，直到万用表测量其电压接近零。
- 使用绝缘工具：维修时，必须使用绝缘手柄的螺丝刀、钳子等工具，并佩戴绝缘手套和护目镜。
- 接地检查：确保设备的接地线（PE）连接可靠、有效，这是防止触电的关键。
- 专业资质：380V系统属于高压范畴，非专业电工严禁操作，相关操作必须由持有有效电工证的专业人员进行。
第二部分：维修基本思路与方法
商用电磁炉的维修遵循“先外后内、先简后繁、先电源后负载”的原则。
第一步：用户问诊与初步检查
- 了解故障现象：向使用者详细了解故障情况。
- 是完全没反应（不通电），还是开机没反应（指示灯不亮），或者是能开机但无法加热？
- 故障是突然发生的,还是逐渐出现的？
- 有没有听到异常的声音（如“嗡嗡”声、打火声、爆炸声）或闻到焦糊味？
- 目视检查：
- 检查电源线是否有破损、老化。
- 检查电源空气开关是否跳闸。
- 打开机壳,观察内部是否有明显的烧毁痕迹、元件炸裂、电容鼓包、虚焊、断线等。
第二步：电源电路检查
电源电路是电磁炉工作的基础,也是故障率最高的部分之一。
- 输入电压检查：
- 用万用表AC档测量输入端L1-L2, L2-L3, L3-L1之间的电压，是否为380V左右，测量L1-N, L2-N, L3-N之间的电压，是否为220V左右，检查三相电压是否平衡。
- 检查输入端的压敏电阻是否击穿短路（通常炸裂或发黑）。
- 整流滤波电路检查：
- 整流桥：用万用表二极管档测量整流桥的四个二极管，检查是否有击穿短路或开路。
- IGBT：这是核心且易损的部件，用万用表二极管档测量其C（集电极）、E（发射极）、G（栅极）之间的PN结，正常情况下，C-E之间应该是一个大功率二极管的特性，G-E之间应该是一个小电容的特性，阻值在几十千欧以上，如果C-E或G-E之间短路，IGBT已损坏。
- 主滤波电容（C1）：断电并放电后，用万用表电阻档或电容档测量，检查是否鼓包、漏液或容量严重下降，用电阻档测量时，表针应有明显的充电摆动过程。
第三步：驱动与控制电路检查
如果电源部分正常,但IGBT没有驱动信号或不工作，问题可能出在这里。
- 驱动电路检查：
- 驱动电路通常由PWM芯片（如SG3525, TL494等）、光耦、电阻、电容等组成。
- 关键点电压测量：在通电状态下（注意安全！），测量PWM芯片的输出端、光耦的输入输出端、IGBT栅极（G）对发射极（E）的电压，正常情况下，IGBT的G-E电压应该在-5V到-15V之间（负压防止误导通），在加热脉冲期间会有0V到+15V的跳变。
- 检查光耦：光耦是强弱电的隔离屏障，容易损坏，测量其输入端和输出端的电阻值，判断是否内部短路或开路。
- 控制与检测电路检查：
- 微控制器：检查MCU的供电电压（通常是+5V）是否正常。
- 锅具检测电路：检查电流互感器是否开路或短路，以及相关的滤波、放大电路。
- 温度检测电路：检查IGBT温度传感器（通常是热敏电阻）和锅具温度传感器的阻值是否正常，以及相关的分压电路。
- 同步信号电路：检查电流检测信号和电压检测信号是否正常输入到MCU或PWM芯片，这是保证同步加热的关键。
第四步：常见故障与排查
| 故障现象 | 可能原因及排查顺序 |
|---|---|
| 完全不通电 | 检查外部电源和空气开关。 检查电源线是否断路。 检查机内保险丝（F1）是否熔断，如果熔断，需排查后续电路（如整流桥、IGBT、电容）是否存在短路。 |
| 开机无反应，指示灯不亮 | 检查低压电源电路（如变压器、7812/7805三端稳压器）是否输出+12V/+5V。 检查MCU的供电和复位电路。 检查按键板是否正常。 |
| 开机报警，不加热 | 锅具检测失败：检查电流互感器及其电路。 电压异常：检查输入电压是否过高或过低。 IGBT过热/锅具过热保护：检查温度传感器及其电路。 同步信号丢失。 |
| 功率低，加热慢 | 检查市电电压是否过低。 检查电流检测电路是否正常（可能导致PWM占空比不足）。 检查驱动信号幅度是否不足。 |
| 屡烧IGBT/整流桥/保险丝 | 这是最严重也最复杂的故障，通常是驱动或同步电路出了问题。 重点检查驱动电路：光耦是否损坏，驱动电压是否正常（有无负压）。 重点检查同步电路：电压、电流检测信号是否正常，PWM芯片的锯齿波和同步信号是否匹配。 检查更换的IGBT/整流桥质量是否合格。 检查主滤波电容容量是否下降。 |
第三部分：维修工具与备件
- 必备工具：
- 数字万用表（带二极管档和电容档）
- 大功率电阻（用于电容放电）
- 绝缘螺丝刀、尖嘴钳、镊子
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 常用备件：
- 保险丝
- 整流桥
- IGBT模块（与原型号匹配）
- 主滤波电容（耐压和容量相同）
- 驱动光耦
- 常用PWM芯片（如SG3525, TL494）
- 电流互感器
- 温度传感器（热敏电阻）
第四部分：总结与建议
商用电磁炉维修是一项系统性工程,需要理论知识和实践经验相结合，对于非专业人士：

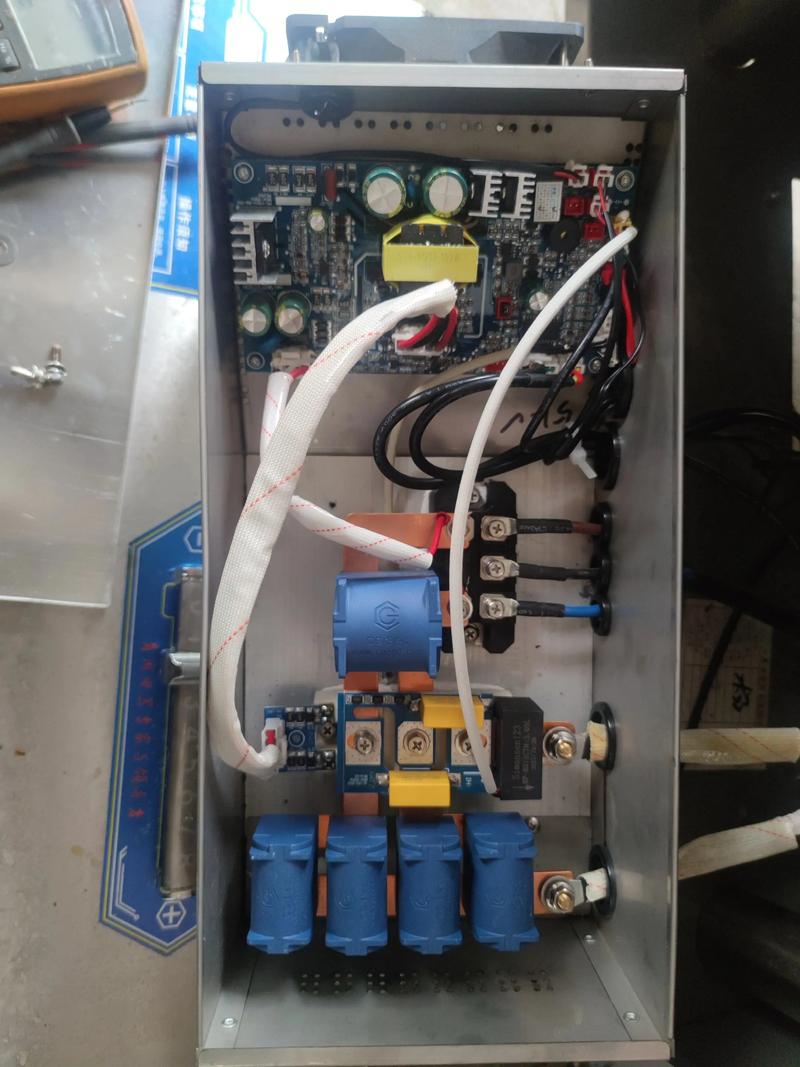

（图片来源网络，侵删）
- 安全第一：不要冒险，生命比机器重要。
- 先易后难：从外部电源和保险丝等简单问题入手。
- 善用图纸：维修时，务必有对应的电路原理图和接线图，这是维修的“地图”。
- 记录与学习：每次维修后，记录故障现象、排查过程和最终原因，不断积累经验。
- 寻求专业帮助：当遇到无法解决的问题，特别是涉及驱动、同步电路等复杂逻辑时，及时联系设备厂家或专业维修服务商。
希望这份详细的指南能对您有所帮助！

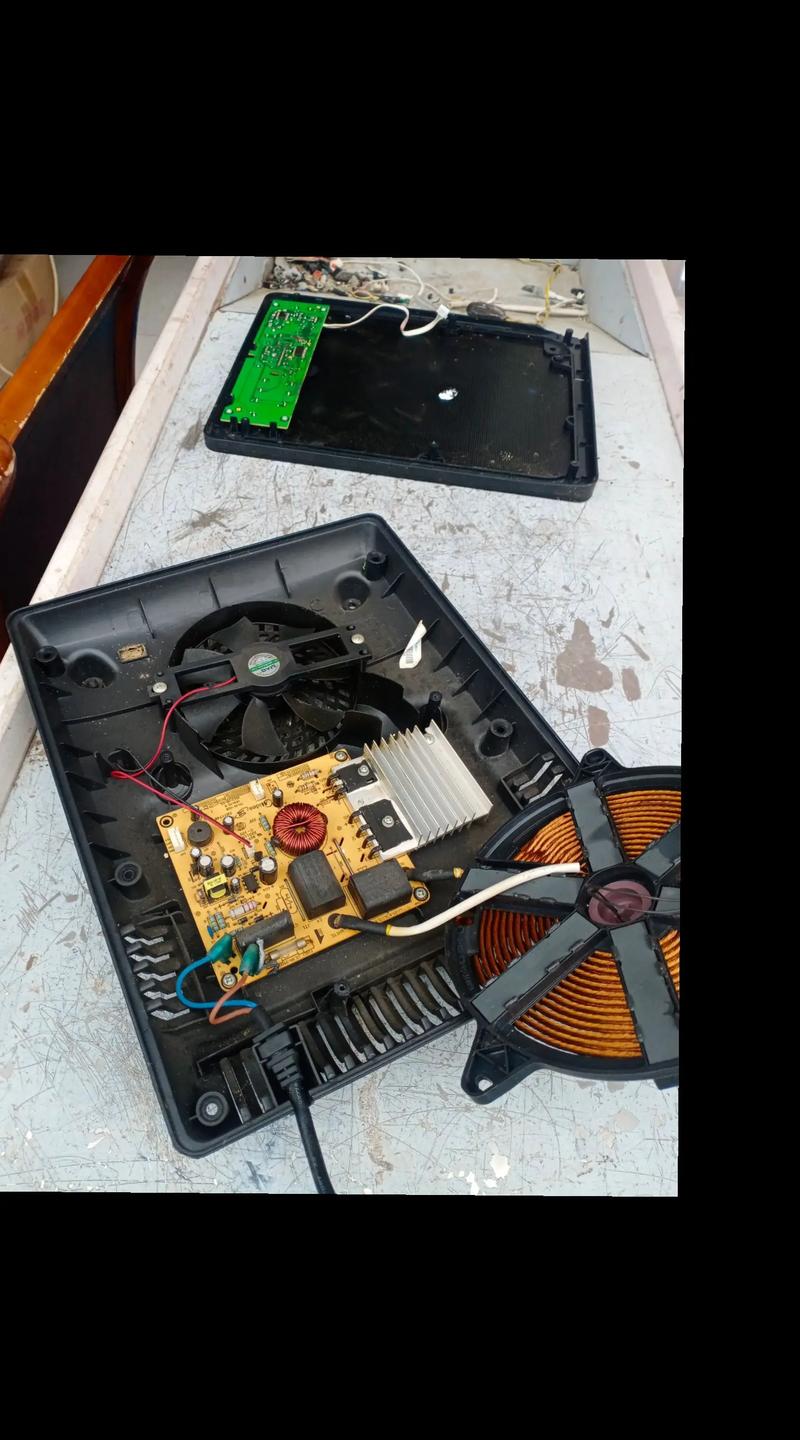

（图片来源网络，侵删）
