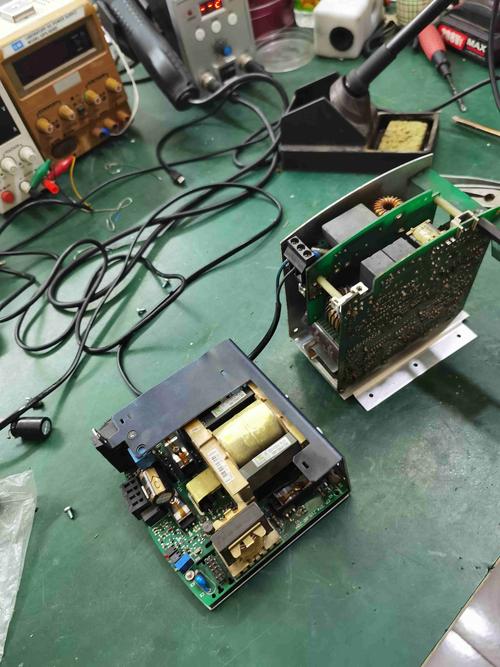

（图片来源网络，侵删）
第一部分：变频器开关电源维修核心思路与流程
在看视频之前,先理解这个逻辑框架，看视频时就能抓住重点，事半功倍。
安全准备与故障判断（“望闻问切”）
-
安全第一！
- 断电并放电： 维修前务必切断变频器总电源，等待至少5-10分钟，并用万用表测量直流母线（P、N端）电压，确认已完全放电。
- 隔离： 将变频器与电机、控制线路完全断开，防止二次损坏。
- 个人防护： 佩戴防静电手环，防止静电击穿精密芯片，必要时佩戴绝缘手套和护目镜。
-
初步检查（“望闻问切”）
- 望： 观察电路板有无明显烧焦、发黑、鼓包、电容漏液或炸裂的元器件。
- 闻： 闻一下有无焦糊味，这能帮你快速定位过热区域。
- 问： 向用户了解故障现象，上电无显示”、“运行中突然报警停机”、“输出电压不稳”等。
- 切： 轻轻按压可疑元器件，如变压器、电感、大功率电阻等，看有无松动或异常发热的痕迹。
上电前静态电阻测量（“体检”）
这一步非常关键,可以防止在上电瞬间造成二次损坏。

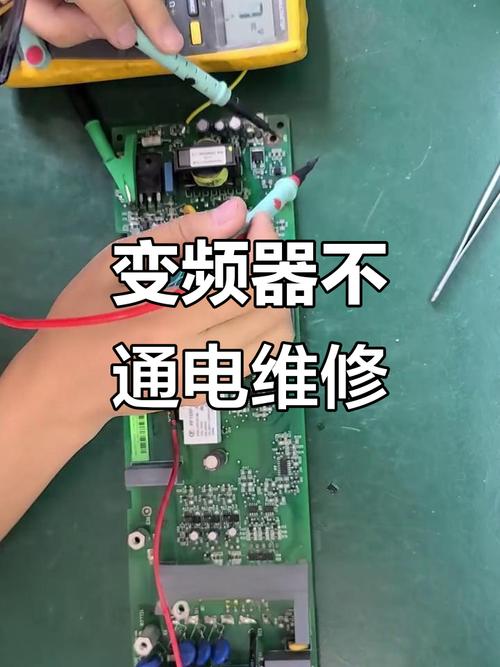

（图片来源网络，侵删）
-
测量输入端电阻：
- 用万用表二极管档或电阻档,测量开关电源输入端的压敏电阻和整流桥。
- 压敏电阻： 正常应有一定阻值（通常为MΩ级），若短路或阻值极小，说明曾受过高压冲击。
- 整流桥： 分别测量四个二极管的正向压降，应在0.4V-0.8V之间，若短路或正反向阻值都很小，则已损坏。
-
测量关键元器件：
- 启动电阻： 通常是大功率水泥电阻或贴片电阻，测量其阻值是否与标称值相符或无穷大（开路），启动电阻开路是常见故障。
- 滤波电容： 测量其是否短路。
- 开关管（MOSFET或IGBT）： 这是开关电源的“引擎”，也是最容易损坏的元件之一。
- 测量D-S极（或C-E极）之间是否击穿短路。 这是判断开关管好坏的首要步骤，如果短路，必须找到其损坏原因，否则一换就炸。
- 测量G极（或B极）与D/S极之间是否漏电或短路。
上电动态测试（“手术”）
警告：此步操作有风险，建议使用隔离变压器！
-
辅助供电（“假上电”）：
- 这是最稳妥的方法,用一个可调直流稳压电源，电压调到变频器正常工作的直流母线电压（380V变频器用约530V直流供电）。
- 将稳压电源的负极接变频器的N（-）端，正极接一个限流功率电阻（如100W/500Ω-1kΩ）后，再接到变频器的P（+）端。
- 缓慢调节稳压电源,观察电流表，如果电流瞬间飙升，说明电路存在严重短路，应立即断电，重新排查。
-
关键点电压测量：
- 初级侧：
- 启动电阻两端： 上电瞬间应有电压降，之后电压会下降，如果一直有高电压，说明启动电路未工作。
- 开关管G极（或B极）： 这是最关键的测试点！正常上电后，这里应该有一个脉冲信号，用万用表的直流电压档测量，通常在-5V到+15V之间跳动，如果没有脉冲信号，说明PWM控制芯片（如UC384X, TL494等）或其外围电路有问题。
- 次级侧：
- 整流二极管两端： 应有正常的正向压降。
- 输出滤波电容两端： 应有稳定的直流电压（如+5V, +24V等）。
- 初级侧：
故障定位与排除
根据上一步的测量结果,锁定故障范围。
- 现象： 上电后，开关管G极无脉冲信号。
- 可能原因：
- 供电问题： 为PWM芯片提供工作的VCC电压（通常由一个小的辅助绕组经整流滤波后得到）不正常。
- PWM芯片损坏： 芯片本身故障。
- 反馈回路故障： 电压/电流反馈回路开路或短路，导致芯片保护。
- 振荡电路元件损坏： 如定时电阻、电容损坏。
- 可能原因：
- 现象： 开关管G极有脉冲，但输出电压为0或异常低。
- 可能原因：
- 次级整流电路故障： 整流二极管、续流二极管开路或短路。
- 次级滤波电容失效： 容量下降或失效。
- 初级开关管损坏（虽能振荡但功率不足）。
- 开关变压器局部短路。
- 可能原因：
- 现象： 输出电压过高。
- 可能原因：
- 稳压反馈回路故障： 最常见的是光耦（TLP250, PC817等）损坏或误差放大器（如TL431）损坏，导致反馈信号丢失，PWM芯片以最大占空比工作，输出电压飙升，极易烧毁负载。
- 可能原因：
第二部分：推荐维修视频博主和平台
国内有很多优秀的变频器维修教学博主,他们的视频非常接地气，手把手教学。
平台推荐
-
Bilibili (B站):
- 优点： 内容丰富，免费，有大量系统性的教学视频和实战案例，搜索功能强大，评论区互动多。
- 搜索关键词：
变频器开关电源维修、变频器维修教程、开关电源维修实战、UC3844维修。
-
西瓜视频 / 抖音:
- 优点： 短平快，多为1-5分钟的故障诊断和维修过程，直观高效，适合看具体案例。
- 搜索关键词：
变频器维修、开关电源不启动。
优秀博主推荐（请直接在B站搜索他们的名字）
-
工控自动化维修
- 特点： 内容非常系统，从基础原理到实战案例，讲解清晰，适合入门和进阶，他的“开关电源维修”系列视频口碑很好。
-
工控老菜鸟
- 特点： 资深维修工程师，分享的都是真实案例，经验丰富，讲解风格朴实，干货多，不讲太多空洞理论，直接告诉你“应该怎么测”、“换什么”。
-
自动化设备维修
- 特点： 视频制作精良，经常使用示波器等仪器进行信号分析，能让你直观地看到PWM波形、反馈波形等，对理解电路原理非常有帮助。
-
电工小陈
- 特点： 专注于维修实操，视频节奏快，直奔主题，适合有一定基础、想快速解决特定问题的朋友。
第三部分：维修工具与备件
- 必备工具：
- 数字万用表（带二极管档、电容档）
- 示波器（强烈推荐，能让你“看到”信号）
- 电烙铁、吸锡器、焊台
- 热风枪
- 可调直流稳压电源（带限流功能）
- 隔离变压器（安全第一）
- 常用备件：
- 启动电阻
- 整流桥
- 开关管（MOSFET/IGBT）
- PWM控制芯片（UC3843/3844/3845, TL494等）
- 光耦（PC817, TLP250等）
- 误差放大器（TL431）
- 快恢复/肖特基二极管
- 电解电容
维修变频器开关电源是一个理论与实践紧密结合的过程,建议您：
- 先看系统教程： 在B站搜索“工控自动化维修”或“工控老菜鸟”的系列视频，打好理论基础。
- 再看实战案例： 关注更多博主，观看他们处理不同故障的视频，学习经验。
- 动手实践： 在确保安全的前提下，找一些报废的变频器板子进行练习，从最简单的开始，如测量电阻、判断电容好坏等。
- 记录总结： 把维修过的案例、故障现象、排查过程、解决方法记录下来，形成自己的维修笔记。
祝您维修顺利,技术突飞猛进！
