第一部分:LED灯管驱动器原理
LED灯管的核心是LED灯珠,但它不能直接接入市电(如220V AC),因为LED是直流低压器件,驱动器的作用就是将高压交流电转换成适合LED工作的低压直流电,并在这个过程中稳定电流,保护LED免受电流冲击而损坏。

核心功能
- AC-DC转换: 将220V交流电转换成低压直流电(通常为DC 12V, 24V, 36V, 48V等)。
- 恒流驱动: LED的光亮度由电流决定,而不是电压,为了保证LED亮度稳定、不闪烁、寿命长,驱动器必须提供恒定的电流,而不是恒定的电压,这是驱动器设计的灵魂。
- 功率因数校正: 提高电源利用效率,减少对电网的谐波污染,符合节能标准。
- 安全隔离: 通过变压器将高压输入端和低压输出端隔离,防止用户触电,确保安全。
主要类型及其工作原理
目前市面上主流的LED灯管驱动器主要有两种:隔离式驱动器和非隔离式驱动器。
A. 隔离式驱动器
这是最常见、最安全的一种方案,尤其适用于替换传统荧光灯管的场合。
工作原理框图:
市电输入 → EMI滤波电路 → 整流滤波电路 → PFC电路 (可选) → DC-DC变换器 (含变压器) → 恒流输出 → LED灯珠

关键电路详解:
-
EMI滤波电路:
- 作用: 抑制电源自身产生的电磁干扰,防止它污染电网;同时防止电网上的干扰进入电源内部。
- 组成: 主要由电感和电容组成。
-

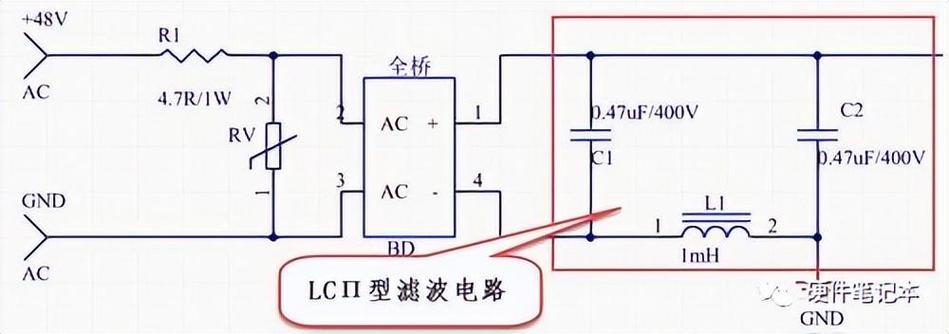

整流滤波电路:
- 作用: 将220V交流电转换成高压直流电。
- 组成: 通常由4个二极管组成的桥式整流器和一个大容量的电解电容完成,输出约310V DC (220V * √2)。
-
PFC (Power Factor Correction, 功率因数校正) 电路:
(图片来源网络,侵删)- 作用: 传统整流滤波电路的输入电流波形是“馒头状”的脉冲,不是正弦波,导致功率因数很低(约0.6),PFC电路能强制输入电流波形跟随电压波形,使其变为正弦波,从而提高功率因数(通常可做到0.95以上),减少无功功率损耗,满足能效标准。
- 类型: 分为主动式PFC和被动式PFC,主动式效率高,性能好,成本也高,是目前的主流。
-
DC-DC变换器(核心部分):
- 作用: 将高压直流电通过高频变压器的降压和隔离,转换成低压直流电,并通过控制电路实现恒流输出。
- 工作流程:
- 开关管(如MOSFET): 在PWM(脉宽调制)信号的控制下,高速地“开”和“关”,将310V直流电斩波成高频脉冲。
- 高频变压器: 这个脉冲信号通过变压器初级线圈,在次级线圈上感应出低压交流电,变压器实现了电气隔离。
- 次级整流滤波: 次级的低压交流电再通过二极管整流和电容滤波,变成平滑的低压直流电。
- 恒流控制电路(反馈环路):
- 在输出端,通过一个采样电阻来检测输出电流的大小。
- 采样电阻上的微小电压信号(V = I * R)被送到控制芯片(如常见的OB2268, L6562, VIPer12A等)。
- 控制芯片将这个实际电流信号与内部设定的基准电压进行比较。
- 如果实际电流偏大,芯片会调整PWM信号的占空比(即缩短开关管的“开”时间),从而降低输出电压,迫使电流回到设定值。
- 如果实际电流偏小,则增加占空比,提高输出电压,增加电流。
- 通过这种负反馈机制,实现了输出电流的恒定。
优点: 安全性高(有隔离),输出稳定,可靠性好。 缺点: 电路复杂,成本较高,体积相对较大。
B. 非隔离式驱动器
这种方案没有变压器,直接从高压直流母线(如310V)通过串联电阻或电容降压后驱动LED。
工作原理框图:
市电输入 → EMI滤波 → 整流滤波 → 降压/恒流电路 → LED灯珠
关键电路详解:
- 前级: 与隔离式相同,包括EMI滤波、整流滤波,输出约310V高压直流。
- 降压/恒流电路:
- 电阻降压
- 原理: 最简单的方式,用一个功率电阻串联在LED和地之间,利用电阻的压降来限制电流。
- 缺点: 效率极低(大部分电能变成热量浪费),电流会随输入电压波动而变化,不恒定,仅适用于极低功率、要求不高的场合。不推荐用于主流产品。

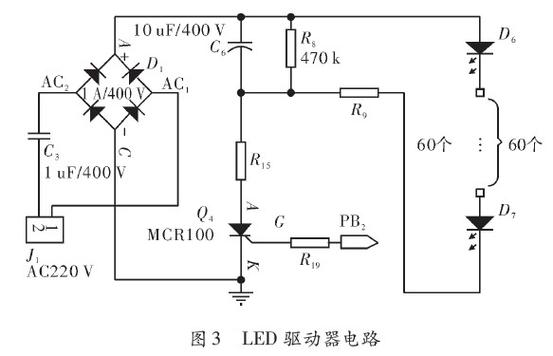

- 电容降压
- 原理: 利用电容在交流电路中产生的容抗(Xc = 1 / 2πfC)来限制电流,由于前级已经是直流,所以需要先通过一个电容(如C1)耦合到由其他元器件(如稳压二极管)组成的电路中。
- 缺点: 没有隔离,安全性差;输出电流受输入电压影响,不够稳定;冲击电流大,对电网污染严重。
- Buck(降压)型恒流驱动
- 原理: 这是一种更高效、更先进的非隔离方案,它通过一个开关管(MOSFET)、一个电感、二极管和电容构成一个Buck电路,控制芯片通过PWM信号控制开关管的通断,同样利用电感储能和续流的原理,实现高压到低压的转换和恒流输出。
- 优点: 效率高,成本比隔离式低。
- 缺点: 没有电气隔离,如果LED灯管的外壳是金属的或者灯脚不小心接触到人体,有触电风险,这种方案通常用于Class II(双重绝缘)的灯具,即整个灯具都是塑料外壳,并且没有接地端。
- 电阻降压
优点: 成本低,效率高(Buck方案)。 缺点: 安全性差(无隔离),设计不当可靠性低。
第二部分:LED灯管驱动器维修
维修前务必断开电源,并给高压电容放电,否则有触电危险!
故障现象与原因分析
| 故障现象 | 可能的原因 |
|---|---|
| 灯管完全不亮 | 市电问题(插座没电、开关坏了)。 驱动器输入回路故障:保险丝熔断、EMI电感开路、整流桥击穿。 驱动器核心电路故障:PFC芯片或开关管损坏、变压器初级线圈开路、PWM控制芯片损坏。 驱动器输出回路故障:输出端保险丝熔断、输出线路开路、LED灯珠本身全部损坏(少见)。 |
| 灯管闪烁或亮一下就灭 | 驱动器保护电路启动:最常见的原因,可能是输出端短路(某个LED灯珠击穿短路)、输出端开路(某个LED灯珠开路导致电流剧增)、负载不匹配(驱动器功率不足或LED灯珠数量不匹配)。 驱动器内部元件性能不良,导致工作不稳定。 滤波电容失效(容量下降),导致电压波动。 |
| 灯管亮度严重不足 | 驱动器输出电流偏低。 输入电压过低。 驱动器内部元件老化,如滤波电容容量下降、功率电阻阻值变大等。 |
| 灯管工作一段时间后熄灭 | 过热保护:驱动器散热不良,温度过高导致保护,检查驱动板是否有散热片,散热片是否松动,周围环境是否通风。 某个元件热稳定性差,工作时参数漂移,导致保护电路动作。 |
| 驱动器有异响(滋滋声) | 变压器磁芯松动或饱和。<br |
