下面我将为你提供一个从核心设计、元器件选型、电路原理到制作调试的完整指南，我们将采用最经典、最可靠的串联线性稳压电源方案。

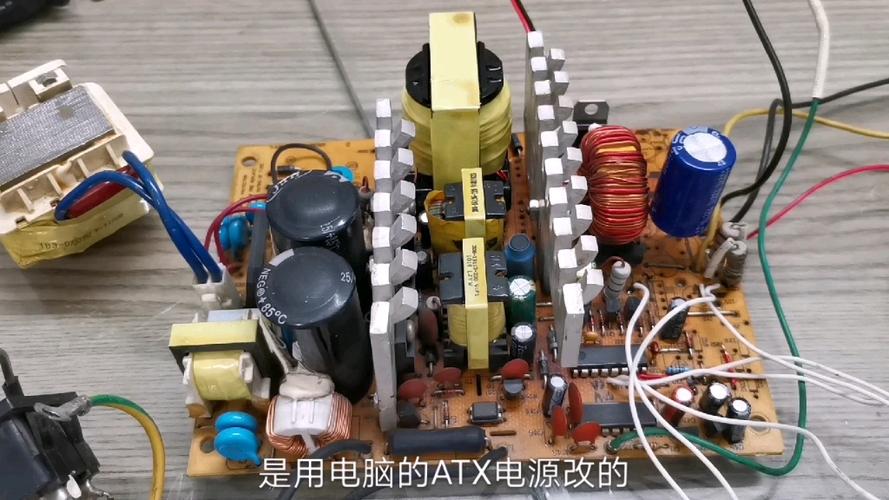

（图片来源网络，侵删）
第一部分：核心设计思路与指标
一台好的维修电源，除了电压电流可调,还需要具备以下特性：
- 恒压/恒流 自动切换：这是维修电源的灵魂，当输出端短路或负载电流超过设定值时，电源能自动从恒压模式切换到恒流模式,保护被测电路和电源自身。
- 良好的纹波与噪声：线性电源在这方面表现优异,远胜于开关电源。
- 过流保护：除了恒流模式，还需要一个快速的电子保护开关,防止意外短路损坏大功率管。
- 电压/电流 电压表：实时显示输出电压和电流,方便调试。
- 风扇散热：大功率调整管工作时会产生大量热量,必须强制风冷。
我们设定的目标指标：
- 输出电压：0 - 30V 可调
- 输出电流：0 - 3A 可调 (这是一个比较平衡的功率，90W,适合大部分维修场景)
- 显示：双3位半或4位数码管显示电压和电流
- 保护：恒流限流、过流保护、反接保护
第二部分：核心电路原理
整个电源可以分为几个模块：变压器整流滤波 -> 预稳压 -> 取样比较 -> 驱动调整 -> 恒流/保护电路。
变压器与整流滤波

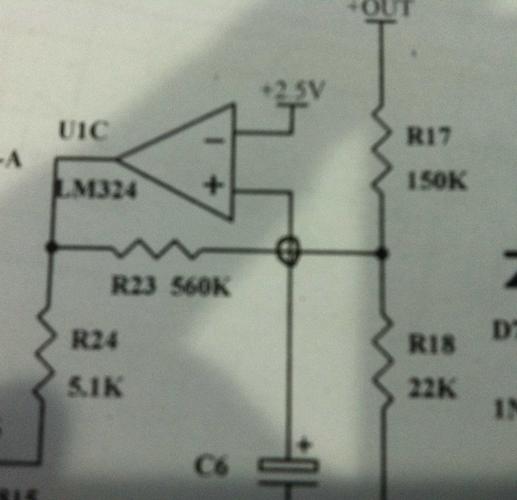

（图片来源网络，侵删）
- 变压器：选择一个次级双30V交流输出的变压器，这样在整流后，空载直流电压约为
30V * 1.414 ≈ 42.4V，考虑到负载压降，我们需要的最高输入电压约为30V(输出) + 5V(调整管压降) + 2V(滤波电容压降) ≈ 37V，42.4V完全够用，且留有一定余量，功率要求30V * 3A = 90W，建议选用 100VA 或以上的变压器,以应对峰值电流和发热。 - 整流桥：选用一个不低于10A的整流桥，如KBPC10，3A平均电流下，整流瞬间电流会很大，大电流整流桥更可靠、发热更小。
- 滤波电容：这是关键，容量越大，纹波越小，建议使用 2 x 10000μF / 50V 的电解电容并联，并联可以降低ESR（等效串联电阻），减小纹波,并分担电流。
核心稳压电路 (基于LM317/LM338的方案) LM317是经典的可调稳压芯片，最大输出电流1.5A，LM338是其升级版，最大输出电流5A,非常适合我们的3A目标。
- 基本原理：LM338通过调整其ADJ引脚的电压来稳定输出电压，其输出电压公式为
Vout = 1.25V * (1 + R2/R1) + Iadj * R2，其中Iadj非常小（约50μA）,通常可忽略。 - 电流检测电阻：在输出回路中串联一个高精度、低阻值的采样电阻（如0.1Ω/5W），用于将输出电流转换为电压信号。
V = I * R，当电流为3A时，电阻上会产生3A * 0.1Ω = 0.3V的电压。 - 恒流控制：将这个0.3V的电压信号送入一个运算放大器（如LM358）的反相输入端，与一个可调的参考电压（来自电位器）进行比较，当实际电流产生的电压超过参考电压时，运放输出电压降低，通过控制LM338的ADJ引脚，使其降低输出电压,从而将电流限制在设定值。
过流保护电路 在恒流电路的基础上，增加一个比较器（可以用另一个运放或专用比较器芯片），当电流检测电阻上的电压超过一个阈值（例如0.7V，对应7A过流）时，比较器输出一个高电平信号，触发一个可控硅或三极管，瞬间将LM338的ADJ引脚拉到地，使其输出电压急剧下降,实现快速保护。
电压/电流显示 使用一个双3位半（如ICL7107）或4位半（如ICL7109）的A/D转换器+数码管模块，这种模块网上有成品，接线简单,只需将输出电压和电流检测电阻上的电压分别送入两个不同的输入通道即可。
第三部分：元器件清单
| 模块 | 元器件型号/规格 | 数量 | 备注 |
|---|---|---|---|
| 输入部分 | 双30V AC, 100VA 变压器 | 1 | 核心部件，决定功率上限 |
| KBPC10 (10A) 整流桥 | 1 | 或4个10A/1000V二极管组成桥式 | |
| 10000μF / 50V 电解电容 | 2 | 滤波，并联使用 | |
| 1Ω / 5W 水泥或线绕电阻 | 1 | 电流采样，精度要高 | |
| 核心稳压 | LM338T TO-3 封装 | 1 | 主调整管，需加装散热器 |
| LM358 运算放大器 | 1 | 用于恒流控制和比较 | |
| 25V 精密基准二极管 (LM385) | 1 | 提供稳定的基准电压 | |
| 5kΩ 多圈精密电位器 | 2 | 一个调电压，一个调电流 | |
| 240Ω, 1kΩ, 1.2kΩ, 5kΩ (1/4W) 电阻 | 若干 | 用于设置反馈和分压 | |
| 10μF / 50V, 10μF / 16V 电解电容 | 若干 | 用于滤波和稳定 | |
| 1N4007 二极管 | 2 | 用于防止电容反向放电和保护 | |
| 保护电路 | MCR100-6 (6A) 单向可控硅 | 1 | 或大功率三极管，用于过流保护 |
| 10kΩ, 1kΩ (1/4W) 电阻 | 若干 | 用于设置保护阈值 | |
| 散热系统 | 大型铝型材散热器 | 1 | 尺寸需足够大，能装下LM338 |
| 12V DC 轴流风扇 | 1 | 强制风冷，可由变压器低压绕组供电 | |
| 显示与面板 | 双3位半/4位半 数码管模块 | 1 | 带A/D转换器，简化接线 |
| 电压/电流表头 | 1 | 或使用LED显示屏 | |
| 0-30V, 0-3A 表头 | 2 | 机械表头，可选 | |
| 面板、接线端子、开关、保险丝座 | 1套 | 外壳和接口 |
第四部分：制作步骤与注意事项
安全第一！

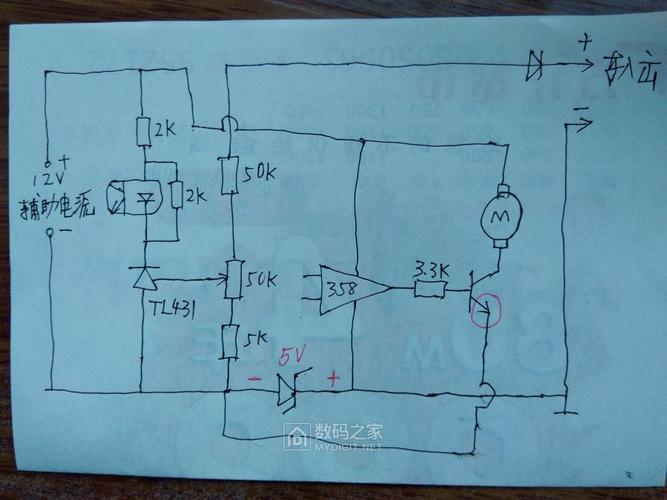

（图片来源网络，侵删）
- 高压危险：变压器次级和整流滤波后的部分是高压交流/直流，操作时务必断电,并使用绝缘工具。
- 电容放电：断电后，滤波电容中储存了大量电荷，必须用大功率电阻（如1kΩ/5W）进行放电,否则会触电或损坏元件。
机械结构设计
- 布局：规划好内部布局，大功率元件（变压器、整流桥、滤波电容、LM338、散热器）要集中，并远离信号线（如显示模块的线）。
- 散热：确保LM338与散热器有良好接触，并涂抹导热硅脂,散热器周围要留有足够空间让风扇空气流通。
- 通风：外壳上要开散热孔。
焊接与组装
- 先弱后强：先焊接显示模块、运放等小信号电路,调试无误后再焊接高压大电流部分。
- 地线处理：非常重要！ 采用“星形接地”或单点接地，所有地（电源地、信号地、屏蔽地）最终汇集到一点,避免大电流流过地线造成小信号电路的干扰。
- 走线：功率线（从整流桥到LM338再到输出端）要尽可能粗、短,以减小压降和干扰。
- 隔离：LM338的散热器是带电的！必须与电源外壳绝缘，使用云母片或硅胶垫片,并使用绝缘螺丝和垫片。
调试
- 空载调试：不接负载，通电后测量整流滤波后的电压是否正常（约42V），然后调节电压电位器，看输出电压是否能在0-30V之间平滑变化。
- 恒流调试：在输出端接一个可调负载（如大功率水泥电阻或灯泡），将电流电位器调到最小（限流值最小），然后逐渐减小负载电阻（增加电流），观察电流表，当电流达到设定值时，输出电压应开始下降,此时即为恒流模式。
- 过流保护调试：将负载短路或阻值极低，此时过流保护电路应立即触发，输出电压几乎降为0，断开负载后,电源应能自动恢复。
- 温度测试：在满载（30V/3A）下运行一段时间，触摸散热器、LM338、整流桥等元件，检查是否有过热现象,风扇应正常运转。
第五部分：替代方案与进阶
- 基于LM723的方案：LM723是更专业的稳压芯片，设计更灵活，性能更好,但外围电路稍复杂。
- 基于TL431的方案：TL431是一个精密可调基准源，可以用来搭建更简单的恒压源和恒流源,常用于模块化设计。
- 数字控制：使用单片机（如Arduino）+ D/A转换器（如MCP4921）+ 运放，可以制作出电压/电流设定更精确、带存储、带通讯接口的“智能电源”。
自制0-30V维修电源是一个综合性很强的项目，涵盖了模电、数电、功率电子和热设计等多个方面，虽然过程充满挑战，但当你亲手完成并看到它稳定工作时，那种成就感是无与伦比的,祝你制作顺利！
