ATX电源短路故障维修是电子维修中常见且具有一定技术难度的工作，需要维修人员具备一定的电子电路基础、安全意识和系统性的排查方法，短路故障通常表现为电源无法启动、输出电压异常、保险管熔断等现象，若处理不当可能损坏其他硬件或引发安全事故,因此必须遵循规范的维修流程。
维修前的准备工作
- 安全防护：首先确保操作环境干燥、通风，佩戴绝缘手套和护目镜，防止触电或元件崩溅损伤，ATX电源即使在断电后，滤波电容中仍可能储存高压电荷，需使用万用表电容档或放电棒对大容量电容（如主滤波电容）进行充分放电。
- 工具准备：必备工具包括数字万用表（电压档、电阻档、二极管档）、示波器（可选，用于检测开关信号）、焊台、吸锡器、放大镜、酒精、清洁刷及替换元件（如保险管、整流桥、开关管、电容等）。
- 初步观察：打开电源外壳（通常需拧下固定螺丝，注意外壳卡扣），仔细检查元件有无明显烧黑、鼓包、裂痕，PCB板有无铜箔烧断、虚焊或异物（如锡渣、昆虫尸体）导致的短路。
短路故障的排查步骤
外部负载排查
短路可能由电源外部硬件（如主板、硬盘、显卡）引起，需先断开所有外部负载，仅保留电源本身，具体操作：断开电源与主板的24pin接口、CPU供电接口、显卡接口、硬盘接口等连接，保留电源开关线（绿线与黑线短接），通电测试电源是否启动，若此时电源能启动（风扇转动），则说明短路在外部负载，需逐一排查各硬件；若仍无法启动,则故障在电源内部。
内部电路分段排查
ATX电源内部电路主要包括输入滤波电路、整流滤波电路、PWM变换电路、整流输出电路等,需分段检测：
- 输入与整流滤波电路：保险管是第一道防线，若熔断且发黑，说明存在严重短路，需用万用表二极管档检测整流桥（四个二极管）是否击穿，主滤波电容（通常为450V/220μF以上）是否短路或失效，若整流桥或电容击穿，需更换同规格元件,并进一步检查后级电路是否导致其损坏。
- PWM变换电路：该电路是电源核心，包含开关管（如MOSFET）、PWM控制器（如UC3842）、变压器等，保险管熔断但整流桥正常，可能是开关管击穿，用万用表二极管档检测开关管D-S极间是否短路，同时检查PWM控制器各引脚对地电阻是否异常（可参考 datasheet 正常值），若开关管击穿，需检查PWM控制器驱动电路及周边元件（如电阻、电容）是否故障,避免更换后再次击穿。
- 整流输出电路：若保险管未熔断，但各路输出电压（如+12V、+5V、+3.3V）异常或为0，需检测输出端整流二极管（如肖特基二极管）或滤波电容是否短路，可用万用表二极管档逐一检测二极管正反向电阻,电容是否漏电或鼓包。

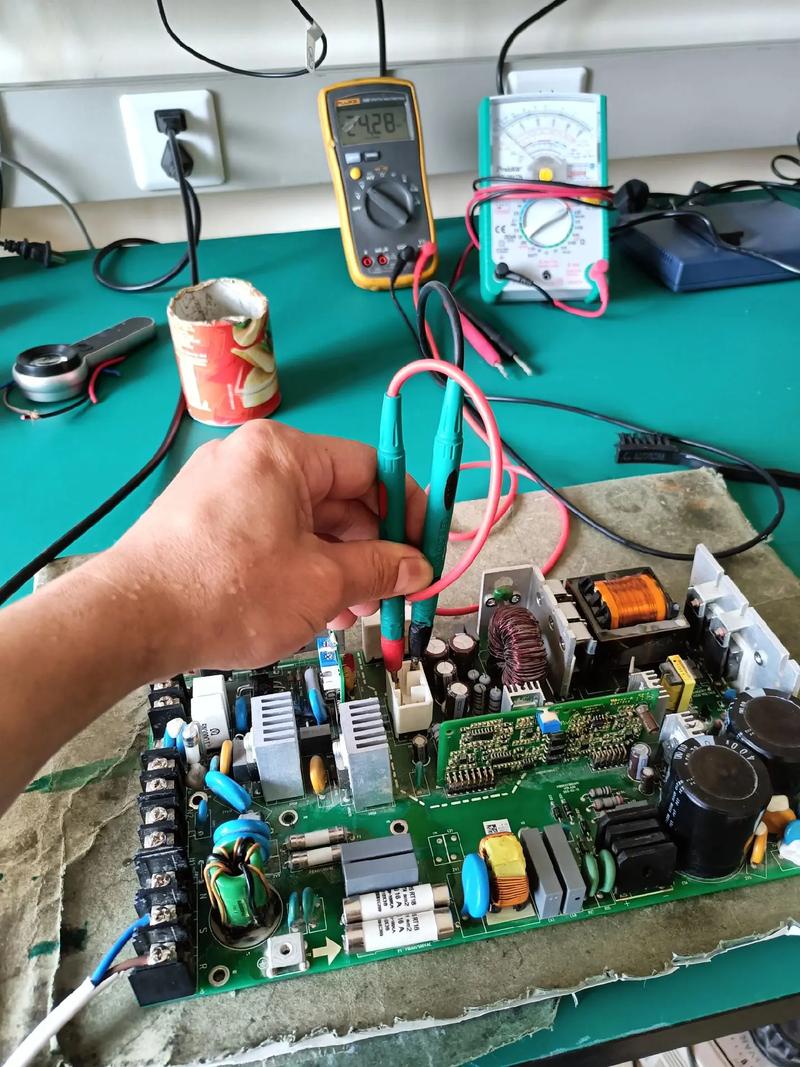

关键元件检测
下表为常见短路故障元件及检测方法： | 元件名称 | 检测方法 | 故障现象 | |--------------------|----------------------------------------------------------------------------|----------------------------------| | 保险管 | 目测熔断情况，万用表电阻档测通断 | 熔断、发黑（严重短路） | | 整流桥 | 万用表二极管档测四个二极管的正反向压降 | 击穿（正反向电阻均接近0） | | 主滤波电容 | 万用表电容档测容量，电阻档测充放电（表针应先摆动后回无穷大） | 容量减小、漏电、短路（电阻为0） | | 开关管（MOSFET） | 万用表二极管档测D-S、G-S、G-D极间正反向电阻 | D-S极间短路（电阻为0） | | 输出整流二极管 | 万用表二极管档测正反向电阻（正向0.5-0.7V，反向无穷大） | 击穿（正反向电阻均接近0） | | PWM控制器 | 测各引脚对地电阻，与正常值对比（可参考同型号电源实测值） | 引脚对地短路或电阻异常 |
故障修复与测试

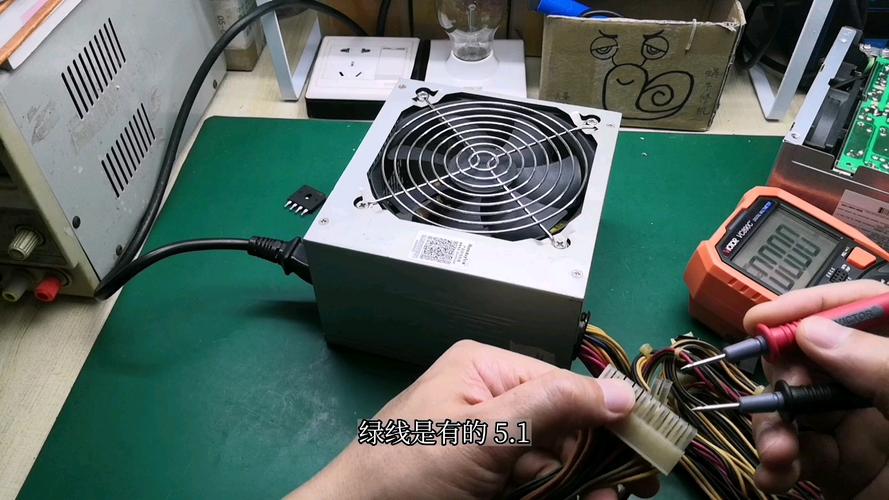

找到故障元件后，需用同规格或更高参数的元件替换（如开关管的耐压值、电流值需不低于原型号），更换后，需再次检查周边元件是否有连带损坏，避免通电后再次故障，修复后，先不连接外部负载，通电测试电源各路输出电压是否正常（用万用表直流电压档测量24pin接口的+12V、+5V、+3.3V等电压，误差需在±5%以内），电压正常后，再逐一连接外部负载,测试电源带载能力。
相关问答FAQs
Q1：ATX电源短路维修时，为什么必须先放电？
A1：ATX电源的输入端主滤波电容（通常容量为220μF-470μF，耐压450V）在断电后，电容两端仍会储存高压电荷（可能高达300V以上），若未直接放电，人体触碰电容引脚或电路板时，可能引发触电危险，或损坏万用表等测试工具，放电时，可将大功率电阻（如1kΩ/5W）两端接电容正负极，或使用专用放电棒,直至万用表测得电压接近0V。
Q2：更换保险管后电源仍不工作，可能的原因有哪些？
A2：更换保险管后电源仍不工作，通常说明短路故障未彻底排除，可能原因包括：① 整流桥、开关管等元件存在隐性击穿，未检测出；② PWM控制器或其驱动电路故障，导致开关管无法正常工作；③ 变压器初级或次级绕组匝间短路；④ 反馈电路故障（如光耦、稳压管损坏），导致电源保护启动，需重新分段检测，重点检查PWM控制器各引脚电压及开关管驱动波形（可用示波器观察）。
