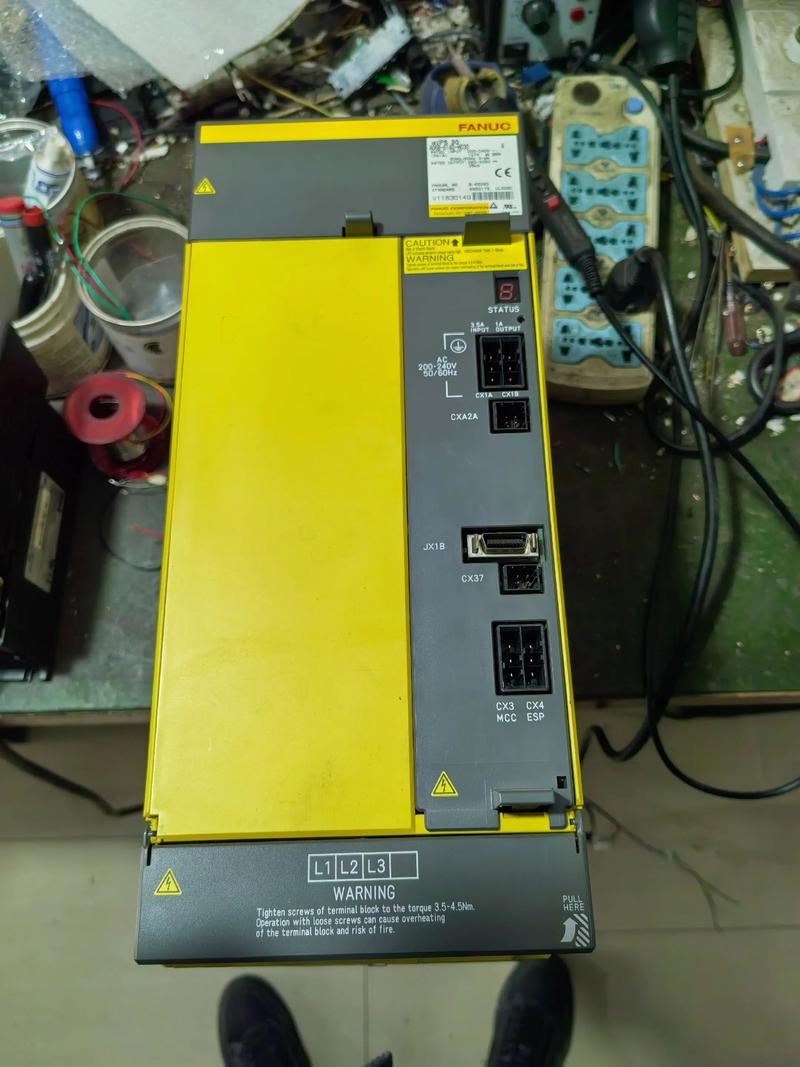

fanuc伺服电源维修是一项技术性较强的工作，需要维修人员具备扎实的电子技术基础、丰富的维修经验以及对fanuc伺服系统特性的深入了解，fanuc伺服电源作为整个伺服系统的动力核心，其性能直接关系到数控机床的运行稳定性、精度和可靠性，当伺服电源出现故障时，可能导致伺服电机无法正常工作、报警、甚至损坏相关伺服模块，因此及时、准确地诊断并修复电源故障至关重要。
fanuc伺服电源的基本结构与工作原理
fanuc伺服电源通常为主轴伺服电源和进给伺服电源（有时两者集成于一体），其基本结构主要包括输入保护电路、整流滤波电路、直流母线电路、逆变电路（部分电源包含）、控制电路、保护及检测电路等，其工作原理大致为：外部三相交流电（或单相交流电，取决于电源型号）经过输入保护电路（如空气开关、压敏电阻、浪涌吸收器等）防止过流、过压及浪涌冲击后，送入整流滤波电路，将交流电整流为直流电，并通过大容量电容滤波后形成稳定的直流母线电压，直流母线电压一方面为逆变电路提供能量，逆变电路在控制单元的驱动下，将直流电转换为频率和电压均可调的交流电，驱动伺服电机运转；控制电路通过采样各种信号（如输入电压、直流母线电压、输出电流、温度等），实现对电源的启动、停止、调速、保护等功能，保护电路则实时监测电源的各项工作参数，当出现过压、欠压、过流、过载、过热等异常情况时，迅速切断输出或触发报警,保护电源及相关设备的安全。
fanuc伺服电源常见故障现象与原因分析
在维修fanuc伺服电源时，首先应仔细观察故障现象，结合数控系统的报警信息、电源面板指示灯状态等进行初步判断,以下是常见的故障现象及其可能原因：
| 故障现象 | 可能原因分析 |
|---|---|
| 电源无法启动 | 输入电源异常（如缺相、电压过高或过低、接线松动）； 输入保护器件损坏（如空气开关跳闸、压敏电阻击穿）； 控制电路故障（如启动继电器损坏、控制板电源异常）； 直流母线电压异常（如滤波电容失效、预充电回路故障）。 |
| 电源报警（如过压、欠压报警） | 输入电压不稳定或超出允许范围； 直流母线检测电路故障（如电压传感器损坏、检测电阻变值）； 制动单元或制动电阻故障（如欠压报警可能与制动电阻无法正常放电有关）； 滤波电容容量下降或失效，导致直流母线电压波动。 |
| 输出电压异常（如缺相、不平衡） | 逆变模块（IGBT）损坏； 驱动电路故障（如IGBT驱动芯片或光耦损坏）； 输出端接线松动或短路； 控制信号异常（如PWM脉冲缺失或不对称）。 |
| 电源过热报警 | 散热风扇损坏或停转； 散热器堵塞（如灰尘过多、油污积累）； 环境温度过高； 电源内部元件（如IGBT、整流桥）过载损坏。 |
| 伺服电机不运转或运转异常 | 电源无直流母线输出； 逆变模块无驱动脉冲输出； 伺服电机编码器反馈异常； 控制单元与电源之间的通讯故障。 |
fanuc伺服电源维修步骤与注意事项
维修fanuc伺服电源时，应遵循安全第一、由简到繁、逐步排查的原则,具体步骤如下：
-
安全防护与初步检查：

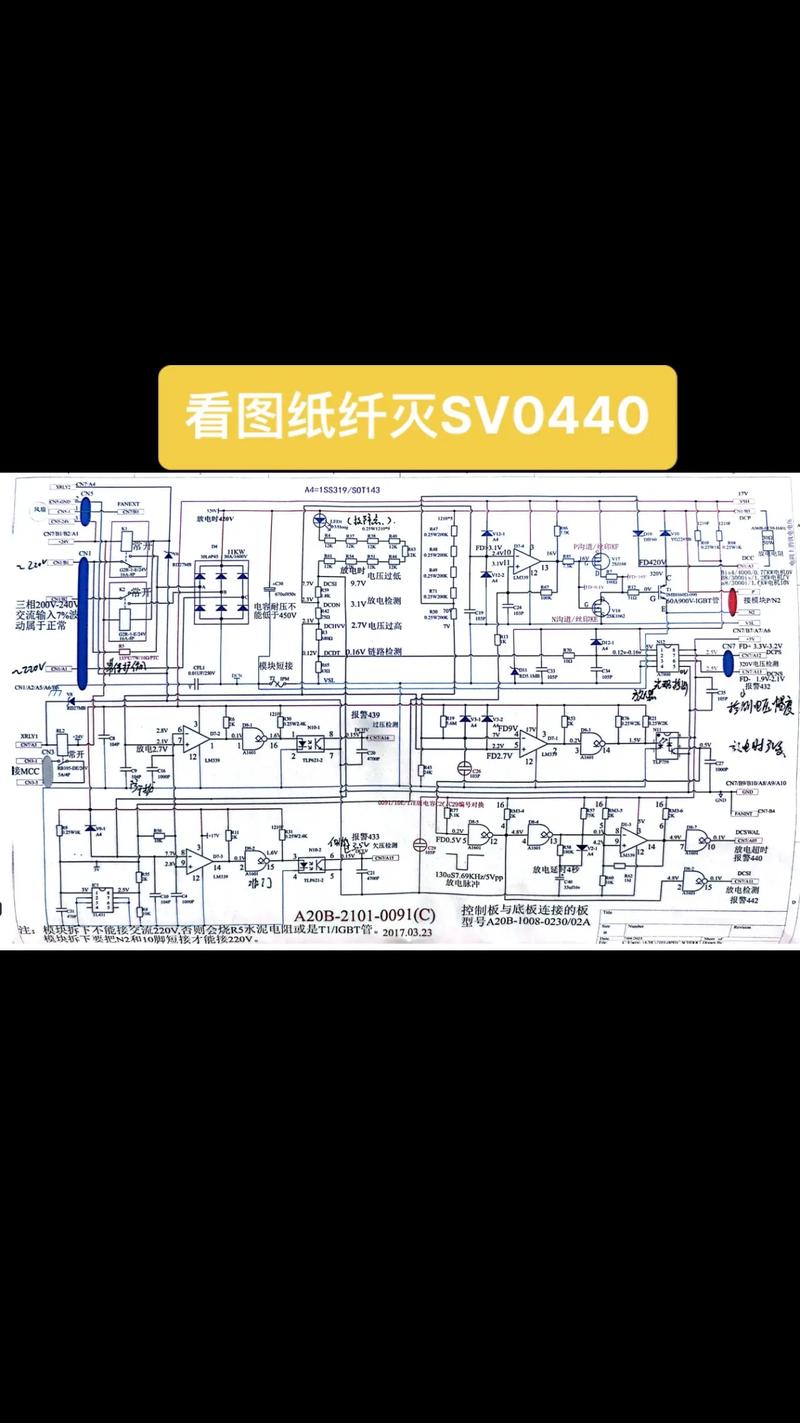

（图片来源网络，侵删）- 断开电源总开关，等待至少5-10分钟，确保直流母线大电容充分放电（可用万用表测量直流母线电压是否降至安全值以下）,避免触电风险。
- 检查电源外观有无明显损坏，如烧焦、变形、元器件脱落、电解液泄漏等。
- 检查输入输出端子的接线是否牢固、正确，有无松动、氧化或短路痕迹。
- 检查空气开关、熔断器是否完好,有无跳闸或熔断现象。
-
输入电路检查：
- 使用万用表测量输入电源电压（三相或单相）是否正常，有无缺相、电压过高或过低情况。
- 检查输入保护电路：压敏电阻是否击穿（通常表现为短路）、浪涌吸收器是否损坏、空气开关触点是否良好。
-
整流滤波电路检查：
- 断电后，用万用表二极管档或电阻档检查整流桥（全桥或半桥）的二极管有无击穿短路或开路现象。
- 检查滤波电容：观察电容顶部有无鼓包、漏液，用万用表电容档或专用电容表测量电容容量是否在标称值范围内，以及有无漏电现象，对于大容量电容,需注意放电后再测量。
-
直流母线及制动电路检查：
- 通电（在确保输入电路正常且无短路的情况下），测量直流母线电压是否正常（约为输入交流电压峰值，如380V交流输入时，直流母线电压约为530-540V）。
- 检查预充电回路：若开机直流母线无电压或电压上升缓慢,可能是预充电电阻或预充电接触器故障。
- 检查制动单元和制动电阻：制动电阻是否烧毁（通常表面变色或开裂）、制动模块是否短路或开路。
-
逆变电路与驱动电路检查：
（图片来源网络，侵删）- 这部分是维修的重点和难点，需要一定的专业知识和经验，主要检查IGBT模块是否击穿短路或开路,可用万用表二极管档测量其各极间电阻。
- 检查IGBT驱动电路：包括驱动电源、驱动芯片（如光耦、厚膜电路）、电阻、电容等元件是否损坏，可通过测量驱动脉冲波形（使用示波器）来判断驱动信号是否正常。
- 检查控制板：检查控制板上各电源电压是否正常，有无虚焊、元件损坏，时钟电路、CPU工作是否正常。
-
控制信号与通讯检查：
- 检查控制单元给电源的使能信号、速度给定信号等是否正常。
- 对于带有通讯功能的电源（如通过串口或总线与NC通讯），检查通讯线路、通讯协议是否正确。
注意事项：
- 维修过程中，务必佩戴防静电手环,避免静电损坏敏感电子元件。
- 更换元件时，应尽量使用同型号、同规格的元件，或参数完全替代的元件，尤其是IGBT、驱动芯片、电解电容等关键元件。
- 焊接时，使用合适的电烙铁,避免焊接温度过高或时间过长损坏电路板。
- 对于复杂的故障，建议参考fanuc官方维修手册或技术资料,必要时联系fanuc技术支持或专业维修机构。
- 修复后，需进行空载测试，观察电压、电流、波形是否正常,确认无误后再进行联机调试。
维修后的测试与验证
电源修复后，不能立即投入使用,必须进行严格的测试和验证：
- 空载测试：将电源与伺服电机脱开，通电检查直流母线电压、输出电压（若有）是否稳定，有无异常声响、发热现象。
- 带电机测试：连接伺服电机，进行低速、中速、高速运行测试，观察电机运转是否平稳，有无振动、异响,电流是否正常。
- 功能测试：测试启动、停止、正反转、调速等功能是否正常,报警功能是否有效。
- 负载测试：在机床实际负载条件下运行一段时间，监测电源温度、电压波动情况,确保电源能够满足长期稳定运行的要求。
相关问答FAQs
问题1：fanuc伺服电源通电后立即跳闸，可能的原因是什么？如何排查？ 解答：fanuc伺服电源通电后立即跳闸，通常意味着电源内部存在短路性故障，排查步骤如下：1. 断电后，首先检查输入电源端子是否存在短路，如接线错误、异物进入等；2. 检查输入保护电路，特别是压敏电阻是否击穿短路，可用万用表电阻档测量其阻值，正常时应为无穷大，击穿后阻值很小或为零；3. 检查整流桥的二极管是否有击穿短路现象；4. 检查IGBT逆变模块是否击穿短路，这是最常见的故障点之一，可用万用表二极管档测量IGBT的C、E极间及G、C、G、E极间的电阻；5. 检查直流母线滤波电容是否严重漏电或击穿，通过逐步断开可疑回路或测量关键点电阻,可定位短路点。
问题2：fanuc伺服电源直流母线电压偏低，且伴有“欠压”报警，如何处理？ 解答：直流母线电压偏低且报欠压报警，通常是由于直流母线能量不足或消耗过快导致，处理方法：1. 首先测量输入交流电压是否正常，若输入电压过低，会导致直流母线电压相应偏低；2. 检查整流桥是否正常，有无二极管开路或接触不良导致整流效率下降；3. 检查滤波电容容量是否下降，老化或失效的电容无法有效滤波和储能，会导致直流母线电压波动和偏低，可用电容表测量容量或观察电容外观是否有鼓包、漏液；4. 检查预充电回路是否正常，若预充电电阻过大或预充电接触器未吸合，会导致直流母线电压建立缓慢或偏低；5. 检查制动单元或制动电阻是否存在短路故障，导致直流母线电压通过制动回路异常放电；6. 检查负载是否过大，或电机是否存在堵转现象，导致负载电流过大，使直流母线电压被拉低，针对上述原因逐一排查并更换损坏元件,即可解决故障。
