全自动洗衣机电路板维修是一项需要专业知识、细致操作和耐心排查的工作，作为洗衣机的“大脑”，电路板负责控制电机进水阀、排水泵、传感器等所有核心部件的协调运作，一旦出现故障，洗衣机可能无法启动、进水异常、不脱水或显示错误代码，本文将详细介绍全自动洗衣机电路板的常见故障、维修流程、关键检测方法及注意事项，帮助维修人员快速定位并解决问题。

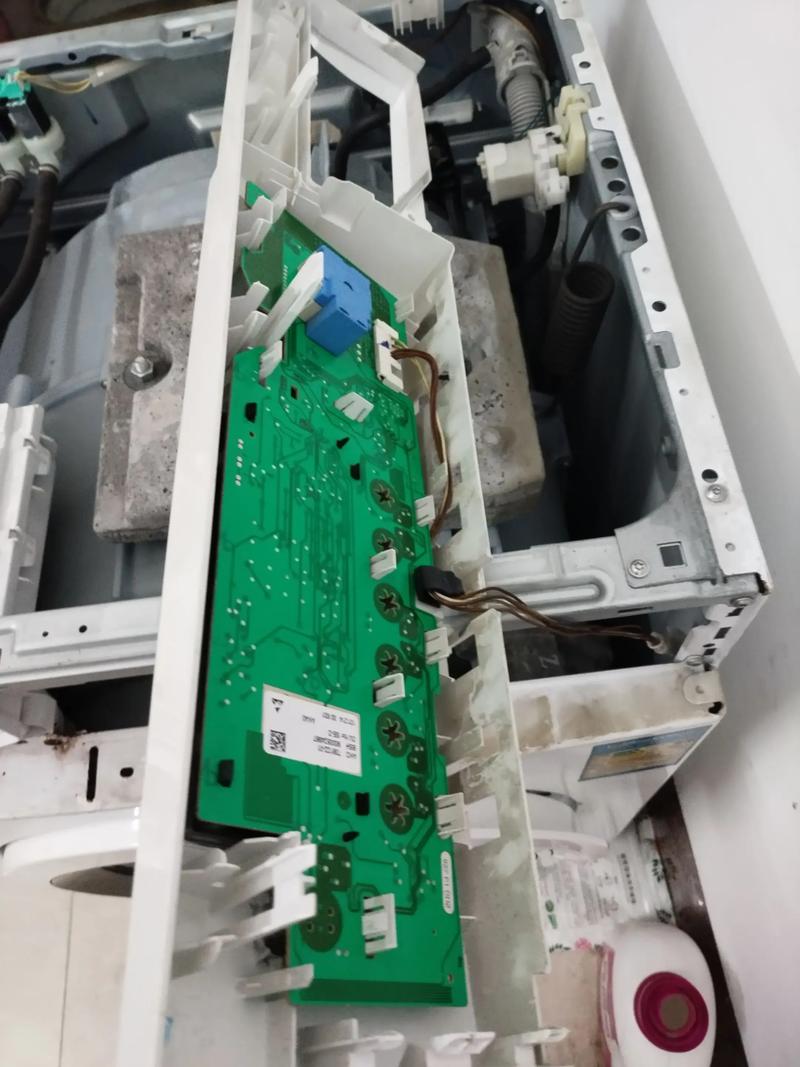

（图片来源网络，侵删）

电路板常见故障现象及初步判断

电路板故障通常表现为以下几种典型现象,结合用户描述和初步检查可快速缩小故障范围：

完全无反应：通电后指示灯不亮，按键无响应，可能为电源模块故障或保险丝熔断。
部分功能失效：例如能进水但不洗涤，或脱水时电机不转，多为驱动电路或相关传感器信号异常。
显示错误代码：不同品牌洗衣机会有特定代码（如E2、UE等），对应传感器（如水位传感器、门锁开关）或通信故障。
反复跳闸或烧焦味：电路板短路或元件过热损坏，需重点检查功率元件（如可控硅、继电器）。

维修前的准备工作

安全防护：断电操作，佩戴防静电手环，避免人体静电击穿精密元件。
工具准备：万用表（电压档、电阻档、二极管档）、示波器（检测信号波形）、电烙铁、吸锡器、焊锡丝、酒精、毛刷、放大镜等。
资料查询：获取对应型号洗衣机的电路图（PDF或纸质版），标注关键测试点（如电源输入/输出、MCU引脚、驱动电路）。

故障排查与维修流程

（一）外观检查与电源模块检测

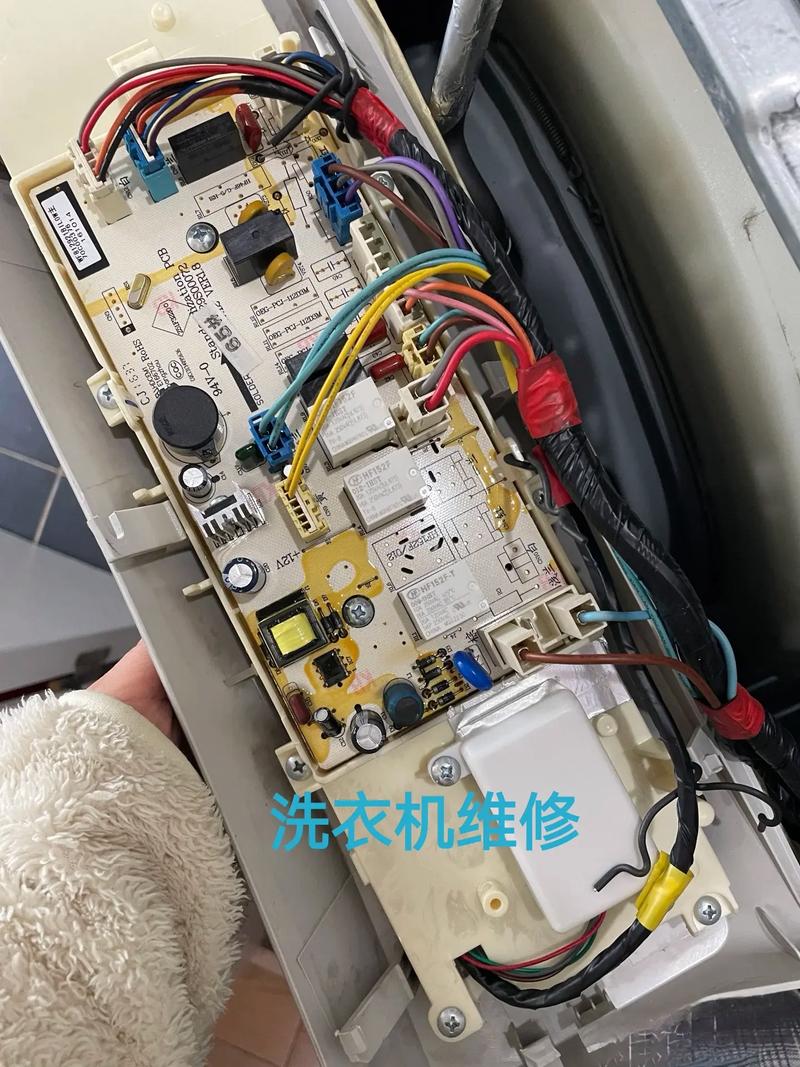

目视检查：观察电路板是否有明显烧焦、鼓包、元件脱焊或电解液泄漏的痕迹，重点检查电源部分的电容、电阻及保险丝。
保险丝检测：用万用表电阻档测量保险丝是否导通，若熔断需进一步排查短路点（如整流桥、滤波电容击穿），切勿直接更换大容量保险丝。
电源电压测试：通电后（注意安全！），测量电源模块输出电压（如+5V、+12V、+24V），是否与电路图标注一致，常见电压异常原因：
- +5V偏低或无输出：检查三端稳压器（如7805）输入电压及散热情况，若输入正常则稳压器损坏。
- +12V/24V缺失：检查变压器次级绕组、整流桥及滤波电容，是否有开路或短路。

（二）控制核心（MCU）检测

MCU是电路板的核心,故障率较低，但需重点排查其工作条件：

供电检测：测量MCU电源引脚（如VDD）电压是否稳定，若波动大则检查滤波电容。
复位信号：检测复位引脚（RESET）电压，正常应为高电平（如5V），若为低电平则检查复位电路（如电容、电阻）。
晶振检测：用示波器测量晶振两脚波形，若无波形则更换晶振（注意频率匹配，如4MHz、11.0592MHz）。
外围电路：检查MCU周边的贴片电容、电阻是否虚焊或损坏，可用放大镜观察焊点。

（三）驱动电路检测

驱动电路负责控制电机、进水阀、排水泵等大功率部件，故障率较高：

可控硅/继电器检测：
- 可控硅：用万用表二极管档测量阴阳极、控制极之间的阻值，若短路或断路则更换（型号如BT137、TYN612）。
- 继电器：听是否有吸合声，测量线圈阻值（通常为几百欧姆），若阻值无穷大则线圈烧毁，同时检查触点是否氧化。
光耦隔离电路：检测光耦输入端（发光二极管）和输出端（光敏三极管）是否导通，若输入正常但输出异常则更换光耦（如PC817）。

（四）传感器与通信电路检测

水位传感器：测量其阻值随水位变化是否线性（如无水时几十kΩ，加水后降至几kΩ），若阻值不变则损坏。
门锁开关：检测门锁信号线是否在关门后输出高电平（或低电平，依设计而定），否则更换门锁或检查连接线。
通信电路（如I2C、UART）：用示波器检测时钟线（SCL）和数据线（SDA）是否有信号波形，若信号异常则检查上拉电阻或MCU通信引脚。

（五）元件更换与焊接技巧

更换原则：优先更换故障元件（如电容、可控硅），若MCU损坏需确认周边电路正常后再更换，避免二次损坏。

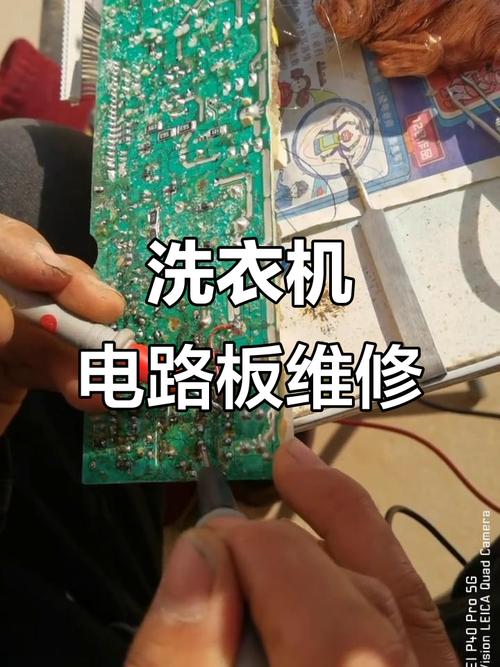

焊接操作：
- 拆卸元件：使用吸锡器或吸锡线，避免暴力拉扯导致焊盘脱落。
- 安装元件：注意极性（如电解电容、二极管），焊接时间控制在3-5秒，防止过热损坏元件。
- 清洁：焊接后用酒精清洗助焊剂，避免短路。

维修后的测试与注意事项

通电测试：先不连接电机、水泵等负载，测量各路输出电压是否正常，再逐步接入负载测试功能。
负载测试：观察电机转动是否平稳，进水/排水是否正常，是否有异声或过热现象。
常见误区：
- 忽略散热：大功率元件（如可控硅）需加装散热片，避免因过热再次损坏。
- 未查故障根源：例如因电机卡死导致驱动电路烧毁，需先排除机械故障再通电。
