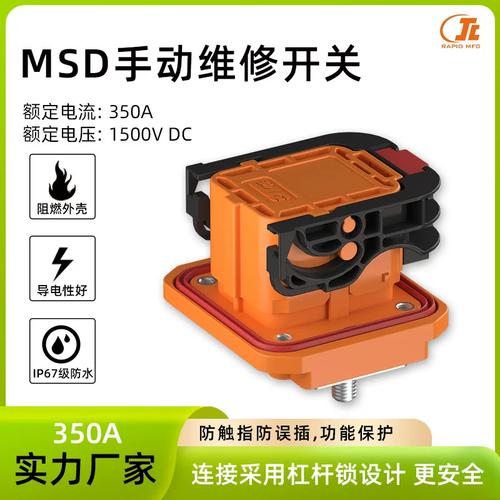

msd手动维修开关原理是电动汽车高压安全系统的核心组成部分,其设计旨在确保在维修或紧急情况下能够安全、快速地切断高压电源，防止人员触电或设备损坏，该开关通常安装在高压电池包、电机控制器或其他高压部件附近，通过机械或电气联动方式实现高压回路的断开与接通，其工作原理可从结构设计、操作机制、安全特性及功能实现四个维度展开分析。

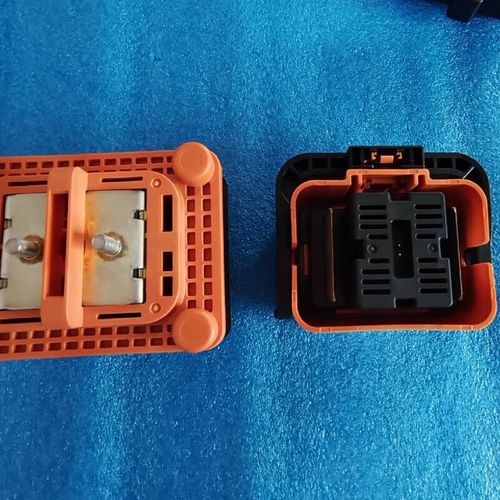

从结构设计来看,MSD手动维修开关主要由触点系统、操作机构、锁止装置和外壳四部分构成，触点系统采用高耐压、大电流设计，常见材料为银合金或铜钨合金，确保在额定电压（通常大于500V）和电流（可达数百安培）下无电弧熔焊风险，操作机构多为旋转式或推拉式，通过机械传动带动触点分合，操作力需符合人体工程学要求，一般控制在50-200N范围内，锁止装置则包含机械锁和电气联锁，防止误操作或振动导致意外断电，外壳采用绝缘阻燃材料（如PA6+GF30），防护等级达到IP67以上，以适应车辆复杂的工况环境。
操作机制上,MSD开关遵循“先断后通”的电气安全逻辑，当需要切断高压时，操作人员通过专用工具（如绝缘手柄）驱动操作机构，使动触点与静触点分离，此时高压回路被物理断开，为防止分断过程中产生电弧，部分高端MSD开关会配备灭弧装置，如磁吹线圈或栅片灭弧结构，确保在直流高压条件下安全熄弧，接通操作时，需克服锁止机构的阻力，确保触点完全闭合，接触电阻小于10μΩ，以降低发热风险，部分车型还设计了双触点串联结构，进一步分断可靠性。
安全特性是MSD开关的核心价值所在,其具备“失效安全”设计，即在失去外部动力（如车辆断电）时，弹簧机构会自动驱动触点分断，确保高压系统始终处于安全状态，与整车控制器（VCU）和电池管理系统（BMS）联动，当检测到绝缘故障、过流或碰撞信号时，MSD可被远程指令触发断电，实现主动安全防护，部分MSD开关还集成了状态传感器，可实时反馈触点位置（分/合）和温度数据至车载诊断系统（OBD），便于监控和故障预警。
功能实现层面,MSD开关不仅用于维修场景，还承担着高压系统“总开关”的角色，日常维护中，维修人员需在断开MSD后等待5-10分钟，让高压电容自动放电，确保回路电压降至安全限值（通常小于60V）再进行操作，紧急情况下，乘员可通过驾驶舱内的紧急断电按钮触发MSD，实现快速断电，部分车型的MSD还与充电系统联动，在充电过程中若检测到异常，可自动切断充电回路，保障充电安全。
相关问答FAQs：
-
问：MSD手动维修开关与高压继电器有何区别？
答：MSD开关以机械结构为主，断电后无残余电流，适合长时间维护；高压继电器以电磁控制为主，响应速度快但需持续供电，更适合频繁通断场景，MSD侧重安全隔离，继电器侧重能量传输。 -
问：MSD开关断电后为何仍需等待放电？
答：高压系统中的电容、电感等储能元件在断电后仍会存有残余电荷，等待时间是为了通过自然泄放回路将电压降至安全阈值（＜60V），避免维修人员接触时发生电击风险。
