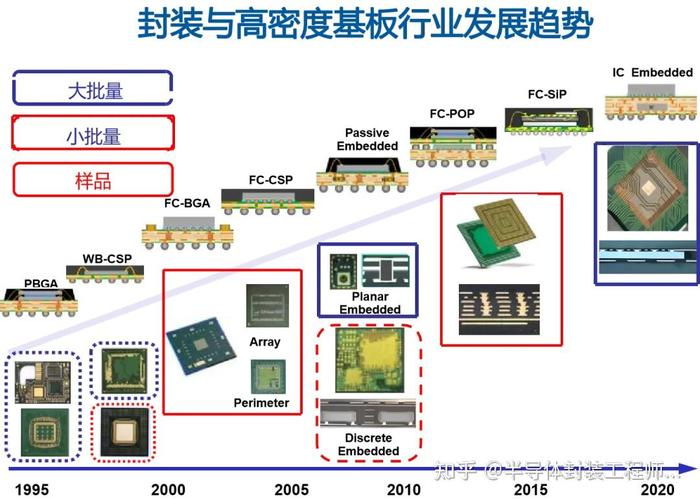

当前LED封装技术的最新发展正朝着高效化、微型化、智能化和多功能化方向快速推进，核心目标是通过材料创新、结构优化和工艺升级，进一步提升光效、可靠性，同时降低成本并拓展应用场景，在高效化方面，倒装芯片（Flip-Chip）技术已成为主流封装方案，相比传统正装芯片，其取消了金线键合，直接将芯片有源面朝下贴装在基板上，大幅降低了电流路径电阻和热量积累，光效提升可达15%-20%，结合COB（Chip on Board）封装技术，将多颗芯片直接集成在基板上，通过优化芯片排列和电流分布，进一步减少光衰，目前COB封装的LED模块光效已突破180 lm/W，且热阻降低30%以上，显著延长了器件寿命。
材料创新是技术突破的关键,在封装胶体领域，高折射率硅胶（折射率≥1.54）逐渐取代传统环氧树脂，有效减少光子在界面的全反射损失，提升出光效率；而新型硅-苯乙烯树脂复合材料则通过优化分子结构，解决了传统硅胶黄变问题，在1500小时老化测试后透光率保持率仍达95%以上，基板材料方面，金属基印刷电路板（MCPCB）逐渐被陶瓷基板（如Al2O3、AlN）和复合金属基板（如铜/石墨烯复合基板）替代，其中石墨烯基板凭借其超高热导率（1500 W/m·K以上），可将芯片结温控制在70℃以下，比传统基板降低15-20℃，大幅提升器件可靠性。

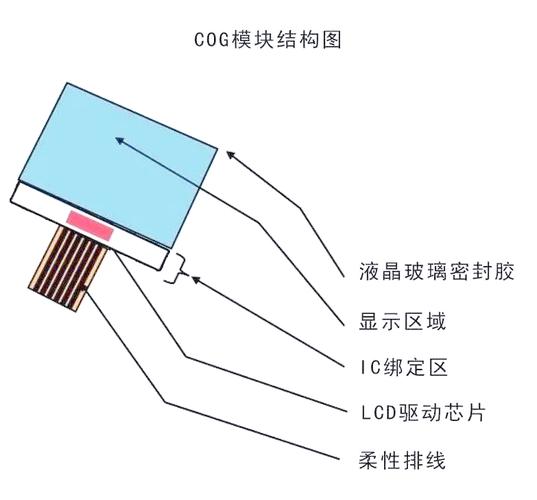

微型化与智能化趋势下,0201（0.6mm×0.3mm）超小型LED封装技术已实现量产，广泛应用于智能穿戴设备、微型传感器等领域，集成传感器功能的智能LED封装技术成为新热点，通过在封装结构中集成光电二极管、温度传感器或红外传感器，使LED器件具备环境光感应、色温自适应调节、健康监测等复合功能，部分高端照明产品已采用集成光传感器的COB封装模块，可根据环境光线强度自动调节输出功率，节能效率提升25%以上。
在散热管理方面,微流控冷却技术与LED封装的结合取得突破，通过在封装基板中嵌入微流道，利用冷却液循环带走热量，可使大功率LED模块的功率密度提升至5 W/mm²以上，是传统散热方案的3倍，纳米材料的应用也显著提升了散热性能，如在封装胶体中添加氮化铝（AlN）纳米颗粒，可将热导率提升至2.5 W/m·K，有效解决局部热点问题。
下表总结了当前LED封装最新技术的核心特点与应用方向：
| 技术方向 | 代表技术 | 核心优势 | 典型应用场景 |
|---|---|---|---|
| 高效化 | 倒装芯片+COB封装 | 光效提升15%-20%，热阻降低30% | 高效照明、显示背光 |
| 材料创新 | 高折射率硅胶+石墨烯基板 | 透光率提升10%，热导率提高5倍 | 汽车照明、户外大屏 |
| 微型化 | 0201超小型封装 | 体积缩小60%，适用于高密度集成 | 智能穿戴、微型投影 |
| 智能化 | 集成传感器封装 | 实现光感、温感、色温自适应调节 | 智能家居、健康照明 |
| 散热技术 | 微流控冷却+纳米材料 | 功率密度提升3倍，结温降低15-20℃ | 大功率射灯、工业照明 |
随着5G通信、物联网和元宇宙的快速发展，LED封装技术将进一步向“光通信一体化”“柔性化”和“环保化”方向演进，具备光通信功能的LED封装器件可通过可见光传输数据，实现照明与通信的融合；柔性封装材料则可满足可折叠显示、曲面照明等需求；而无铅、无卤素的环保封装工艺将成为行业标配，推动LED产业向绿色可持续方向发展。
相关问答FAQs
Q1：倒装芯片（Flip-Chip）封装相比传统正装封装有哪些核心优势？
A1：倒装芯片封装的核心优势在于：①取消金线键合，减少电流路径电阻和寄生电感，提升散热效率；②有源面朝下贴装，光线可直接从芯片射出，减少光吸收损失，光效提高15%-20%；③机械稳定性更强，抗振动性能提升50%，适用于高可靠性场景如汽车照明和工业设备。
Q2：LED封装中石墨烯基板相比传统铝基板有哪些性能突破？
