接触电阻测试技术是电气工程和电力系统中确保设备连接可靠性的关键环节,其核心在于精确测量两个导电部件之间接触界面的电阻值，接触电阻的大小直接影响电流通过时的发热量、电压损耗以及设备的长期运行稳定性，尤其在高压、大电流场景下，微小的接触电阻异常可能引发局部过热、设备老化甚至故障事故，掌握科学的接触电阻测试技术、选择合适的测试方法并规范操作流程，对保障电力系统安全具有重要意义。
接触电阻的成因与影响
接触电阻的产生源于导电接触界面的物理特性,当两个导体表面接触时，实际接触面积远小于理论几何面积，电流需通过有限的接触点传导，形成“收缩电阻”；接触表面常因氧化、腐蚀、污染或吸附杂质形成一层薄膜，该薄膜的电阻特性构成了“膜电阻”，两者共同构成总接触电阻，影响接触电阻的主要因素包括：
- 接触压力：压力增大可改善实际接触面积，降低收缩电阻，但过高的压力可能导致材料变形或疲劳。
- 接触材料：不同材料的电阻率、硬度、抗氧化能力差异显著，如铜、铝等常用金属易氧化，需采取镀银、镀锡等措施降低膜电阻。
- 表面状态：表面粗糙度、油污、灰尘或氧化层会显著增加膜电阻，定期清洁和维护是控制接触电阻的重要手段。
- 环境因素：温度、湿度、腐蚀性气体会加速接触表面劣化，导致接触电阻随时间推移而增大。
接触电阻过高的危害主要体现在三个方面：一是增加电能损耗，根据焦耳定律（P=I²R），大电流下发热量与电阻平方成正比，可能烧毁接触部件；二是造成电压降，影响供电质量，甚至导致设备无法正常启动；三是局部过热会加速材料氧化，形成恶性循环，最终引发连接失效。
接触电阻测试的核心原理与技术分类

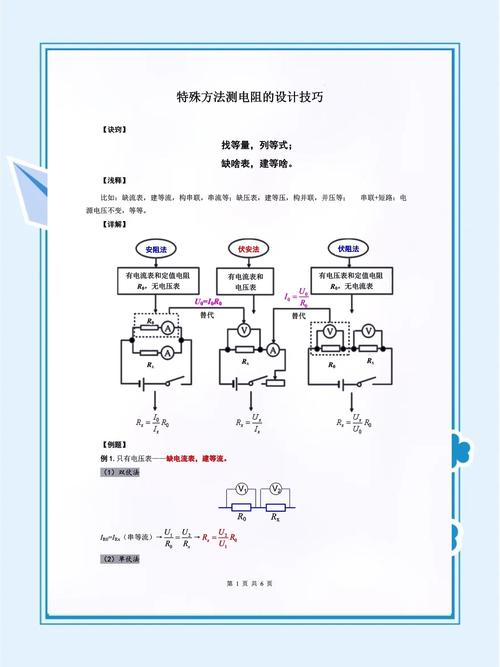

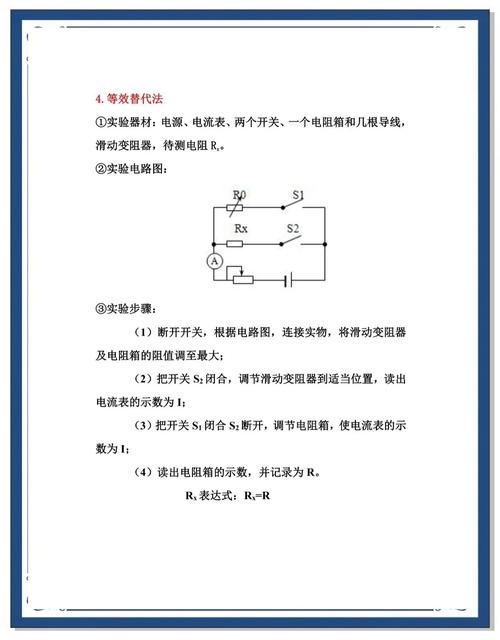

接触电阻测试的基本原理是通过向接触回路注入微小直流电流,测量接触部位两端的电压降，再利用欧姆定律（R=U/I）计算电阻值，根据测试电流大小、测试目的和应用场景，接触电阻测试技术可分为以下几类：
（一）毫欧表法（四线制测试法）

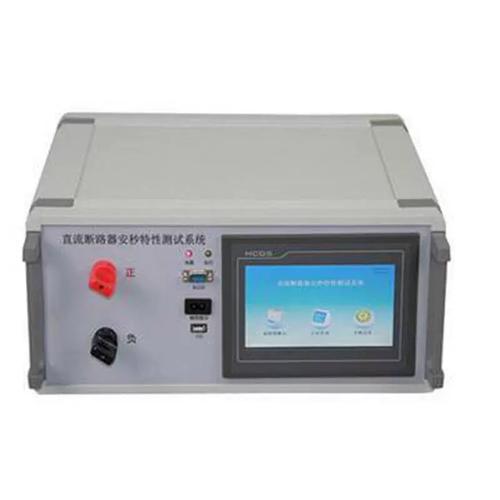

毫欧表法是目前应用最广泛的接触电阻测试技术,采用“四线制”连接方式，即两根电流线注入测试电流，两根电压线采集接触点电压降，有效消除了测试线电阻和接触电阻对测量结果的干扰，该方法具有以下特点：
- 测试电流：通常采用10A、100A、200A等直流恒流源，模拟实际工况下的电流水平，确保测试结果的真实性。
- 精度等级：高精度毫欧表可达0.2级，分辨率可达0.1μΩ，适用于开关设备、母线连接、接地系统等关键部位的检测。
- 操作便捷性：手持式或便携式设计，支持数据存储和曲线分析，适合现场快速检测。
典型应用场景：高压开关柜的动静触头接触电阻测试、变压器绕组直流电阻测试中的分接开关接触电阻检测、输变电线路金具连接点电阻测量等。
（二）电压降法（大电流测试法）
对于大容量电力设备（如发电机、母线槽），需采用更高测试电流（100A）以模拟实际运行工况，此时多采用电压降法，通过大电流发生器提供稳定直流电流，使用高精度毫伏表或数据采集系统测量接触点电压降，计算接触电阻，该方法的优势在于：
- 真实性：大电流能有效击穿接触表面的氧化膜，反映实际工作条件下的接触状态。
- 抗干扰能力：大电流信号信噪比高，可减少电磁干扰对测量的影响。
- 局限性：设备体积大、重量重，需要专用电源和冷却系统，仅适用于固定场所或大型检修项目。
（三）微电阻测试法（高频信号法）
在精密电子设备或微电子连接器领域,接触电阻通常在毫欧甚至微欧级，传统直流测试法易受热电势、极化效应干扰，此时可采用高频信号测试法，通过向接触回路注入高频交流信号（1kHz-10kHz），利用锁相放大技术提取微弱电压信号，结合四线制测量原理消除寄生电阻影响，该方法的特点包括：
- 高灵敏度：可测量0.1μΩ以下的超低电阻，适用于半导体封装、连接器、印刷电路板（PCB）等精密场景。
- 避免极化效应：高频交流信号不会引起电化学极化，测试结果更稳定。
- 设备成本高：需要信号发生器、锁相放大器等精密仪器，多用于实验室研发或高端制造质量控制。
（四）红外热成像法（间接检测法）
红外热成像法不直接测量电阻值,而是通过检测接触部位的温度分布间接判断接触状态，当接触电阻过高时，电流通过时会因焦耳效应产生局部温升，红外热像仪可捕捉到温度异常区域，该方法的优势在于：
- 非接触式检测：无需停电，可在设备运行状态下进行，实现实时监测。
- 可视化诊断：通过热成像图直观显示故障位置和严重程度，便于定位隐蔽缺陷。
- 局限性：无法定量给出电阻值，且易受环境温度、气流、发射率等因素影响，需配合其他测试方法使用。
接触电阻测试的关键步骤与注意事项
为确保测试结果的准确性和可靠性,接触电阻测试需遵循规范的操作流程，并注意以下关键环节：
（一）测试前准备
- 设备检查：校准测试仪器（毫欧表、电流源等），确保电池电量充足、测试线完好、夹具接触可靠。
- 被测对象准备：断开被测设备的电源，充分放电；清洁接触部位，去除氧化层、油污和灰尘，必要时使用酒精或专用清洁剂；对于螺栓连接部位，需按规范力矩拧紧，确保接触压力一致。
- 环境控制：避免在强电磁干扰、高温或高湿度环境下测试，必要时采取屏蔽措施。
（二）测试操作流程
- 接线：严格按照四线制连接，电流线夹在电压线外侧，避免与电压线缠绕；确保夹具与测试点接触良好，避免虚接。
- 参数设置：根据被测设备类型选择合适的测试电流（如开关设备通常选用100A），设置测试时间（一般10s-60s，等待读数稳定）。
- 数据记录：记录测试电阻值、环境温度、测试电流等参数，对于多点测试需标记位置，便于后续分析。
（三）测试后分析与处理
- 数据比对：将测试结果与历史数据、出厂标准或规程限值（如DL/T 596-2025《电力设备预防性试验规程》中规定，开关设备接触电阻应≤1.5倍出厂值）对比，判断是否合格。
- 趋势分析：通过多次测试数据绘制接触电阻-时间曲线，观察变化趋势，若电阻值持续增大需提前预警。
- 缺陷处理：对不合格点进行复测，确认后采取打磨接触面、调整螺栓力矩、更换导电膏或损坏部件等措施处理，并重新测试直至合格。
（四）常见误差来源及规避方法
| 误差来源 | 影响程度 | 规避方法 |
|---|---|---|
| 测试线电阻 | 高 | 采用四线制测量，确保电压线直接接触测试点；使用短粗导线，减少线缆电阻。 |
| 接触点氧化 | 中高 | 测试前彻底清洁接触面，必要时涂抹导电膏（如电力复合脂）。 |
| 测试电流波动 | 中 | 使用恒流源，确保测试电流稳定；避免在负载波动大的时段测试。 |
| 环境温度影响 | 低中 | 记录测试温度，必要时进行温度修正（铜电阻温度系数约为0.004/℃）。 |
| 电磁干扰 | 低中 | 远离大功率设备，测试线尽量缩短，采用屏蔽线或滤波器。 |
接触电阻测试技术的发展趋势
随着电力系统向智能化、高可靠性方向发展，接触电阻测试技术也呈现以下趋势：
- 智能化与自动化：集成微处理器、无线通信模块的智能测试仪可实现数据自动存储、远程传输和AI诊断，通过大数据分析预测接触电阻变化趋势。
- 非接触式检测：结合激光红外、超声波等技术，实现无需停电、无需接触的在线监测，适用于关键设备的实时状态评估。
- 多参数融合测试：将接触电阻测试与温度、振动、局部放电等参数结合，构建多维度设备健康评估模型，提高故障诊断的准确性。
- 标准化与规范化：国际电工委员会（IEC）和国家电网公司持续完善接触电阻测试标准，统一测试方法、限值要求和仪器校准规范，确保测试结果的可比性。
相关问答FAQs
Q1：为什么接触电阻测试必须采用四线制，而不用二线制？
A：二线制测量时，测试线电阻和接触电阻会叠加到被测电阻上，导致测量结果偏大，当测试线电阻为0.1Ω、被测接触电阻为0.01Ω时，二线制测量结果为0.11Ω，误差达1000%，四线制通过独立电流线和电压线，电压线直接采集接触点两端的电压降，消除了测试线电阻的影响，确保测量精度，对于低阻值（<1Ω）接触电阻测试，四线制是必须采用的测量方式。
Q2：接触电阻测试时，测试电流越大越好吗？
A：并非如此，测试电流的选择需综合考虑被测设备的额定电流和接触材料的特性，测试电流需足够大以击穿接触表面的氧化膜，反映实际工况（如开关设备通常选用100A）；过大的电流可能导致接触点发热（尤其是电阻异常时），改变接触状态或损坏设备，大电流测试对电源容量、仪器散热要求更高，增加测试成本和难度，测试电流应参考设备标准或规程，选择既能模拟实际工况又不会对设备造成影响的合适值。
