电源反馈环路参数技术是现代电力电子系统设计的核心,它直接决定了电源的稳定性、动态响应精度及抗干扰能力，该技术通过对输出电压或电流的实时监测与动态调节，形成闭环控制，确保电源在各种工况下均能保持稳定输出，其核心在于环路参数的优化设计，包括开环增益、相位裕度、带宽、交叉频率等关键指标，这些参数相互制约，需通过系统建模与仿真进行综合权衡。

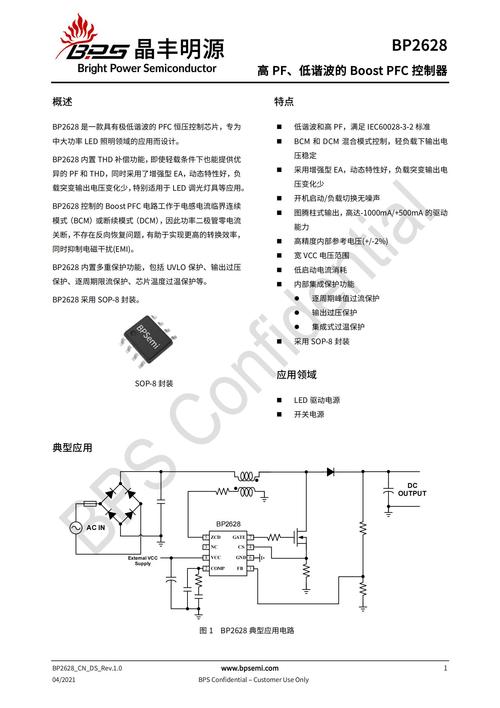

在电源反馈环路中,控制器的类型（如PID、Type II、Type III）直接影响环路参数的配置，以常用的Type III补偿网络为例，其包含两个零点和一个极点，主要用于改善系统的相位裕度，抑制输出电压纹波，零点设计需低于系统开环截止频率，以提供超前相位补偿；极点则需设置在开关频率附近，以衰减高频噪声，实际设计中，需根据功率级传递函数（如 buck、boost 拓扑的等效小信号模型）确定环路的开环特性，再通过伯德图分析增益裕度与相位裕度，相位裕度要求在45°-60°之间，以避免振荡；增益裕度需大于6dB，确保系统稳定，带宽的选择则需兼顾动态响应速度与抗噪声能力，一般取开关频率的1/5至1/10。
环路参数的调试离不开精确的测量工具,网络分析仪是必备设备，可直接测量系统的开环频率响应，获取增益与相位曲线，但在实际操作中，需注意断开环路并注入测试信号，避免影响原系统工作，对于不具备网络分析仪的情况，可通过动态负载测试间接评估环路性能：突加负载时，输出电压的过冲量、恢复时间及调整时间反映了系统的相位裕度与带宽特性，相位裕度不足会导致过冲明显，恢复时间延长；而带宽过低则会使动态响应迟缓。

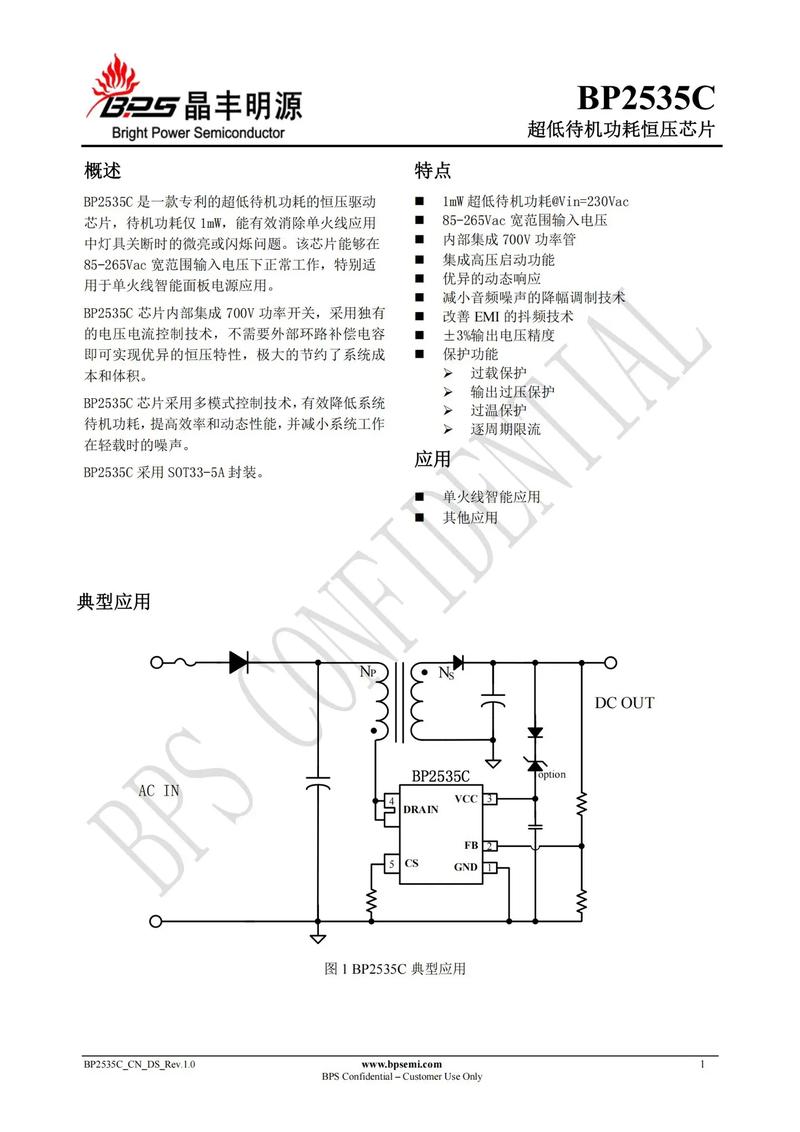

影响环路参数的因素众多,输出滤波器的LC参数、负载变化范围、输入电压波动等均需纳入考量，以LC滤波器为例，其谐振频率决定了系统开环特性的第一个极点位置，若该频率接近环路带宽，易引起相位骤降，导致不稳定，此时需通过增加补偿零点进行补偿，或调整滤波器参数（如增大电感量、减小电容等效串联电阻ESR），负载瞬变时，控制器的输出电流限制能力也会影响动态响应，需合理设计限流电路，避免环路进入非线性区。
数字电源的出现为环路参数优化提供了新途径,通过数字信号处理器（DSP）或FPGA实现数字补偿器，可灵活调整控制算法（如PID系数自适应更新），并实时监测环路状态，数字控制的优势在于可编程性强，便于实现复杂功能（如多模式控制、通信接口），但其采样延迟与计算延迟可能限制环路带宽，需通过提高采样频率或优化算法（如预测控制）加以改善，下表对比了模拟控制与数字控制在环路参数设计中的特点：
| 特性 | 模拟控制 | 数字控制 |
|---|---|---|
| 补偿灵活性 | 固定RC参数，调整困难 | 软件可调，支持实时优化 |
| 带宽限制 | 受运放增益带宽积限制 | 受采样频率与计算延迟限制 |
| 抗噪声能力 | 易受模拟电路噪声干扰 | 可通过数字滤波抑制噪声 |
| 设计复杂度 | 硬件调试简单，需反复迭代 | 需软件开发，建模仿真要求高 |
| 成本 | 低成本（小规模生产） | 高成本（需处理器及外围电路） |
在实际工程应用中,环路参数的优化需结合具体需求进行，服务器电源要求高精度与快速动态响应，需牺牲部分带宽以获得更高相位裕度；而消费类电子电源则更注重成本控制，可采用简化补偿网络，温度变化会导致电子元件参数漂移（如电容容值、电阻阻值），需在设计阶段预留足够裕度，或通过温度补偿算法维持环路稳定性。
电源反馈环路参数技术是一门综合了控制理论、电力电子与测量技术的学科，其设计过程需从系统建模出发，通过频率响应分析确定关键参数，再结合实际测量与调试进行优化，随着数字控制技术的发展，环路参数的智能化、自适应调整将成为未来趋势，但核心的稳定性与动态性能要求始终不变，工程师需在理论分析与工程实践间找到平衡，才能设计出高性能的电源系统。
相关问答FAQs：
Q1：如何判断电源反馈环路是否存在振荡问题？
A：环路振荡可通过以下现象判断：1）空载或轻载时输出电压出现周期性波动，纹波明显增大；2）突加负载时输出电压过冲后无法稳定，持续衰减振荡；3）用示波器观测控制芯片的误差放大器输出，存在高频自激信号，此时需检查相位裕度是否不足（通常低于45°），或补偿网络参数设计不当，可通过增加相位零点或降低环路带宽改善稳定性。
Q2：为什么环路带宽不能设置得过高？
A：环路带宽过高会引入以下问题：1）易受高频噪声干扰，如开关纹波、电磁干扰（EMI）等，导致输出电压精度下降；2）相位裕度降低，系统稳定性变差，甚至振荡；3）对控制器的动态响应要求提高，可能超出实际器件的带宽限制，通常建议环路带宽为开关频率的1/5至1/10，以平衡动态响应与抗噪声能力。
