绝缘阻值是衡量电气设备或线路绝缘性能的重要参数，其在维修工作中具有不可替代的作用，无论是电力系统、工业设备还是家用电器，绝缘阻值的检测都是故障诊断、安全评估和维护保养的核心环节，通过准确测量和分析绝缘阻值，维修人员能够快速定位绝缘缺陷、判断设备状态、预防故障发生，并确保维修后的设备符合安全标准,以下从多个维度详细阐述绝缘阻值在维修中的具体作用。
绝缘阻值的基本概念与重要性
绝缘阻值是指绝缘材料在直流电压作用下，电阻值的大小，单位通常为兆欧（MΩ），它反映了绝缘材料阻止电流泄漏的能力，阻值越高，绝缘性能越好，在维修工作中，绝缘阻值的异常变化往往是设备内部绝缘老化、受潮、污染或结构损坏的直接信号，电机绕组对地绝缘阻值下降可能导致漏电、短路甚至设备烧毁；电力电缆的绝缘阻值降低则可能引发击穿事故，定期检测绝缘阻值是预防性维护的关键手段，能够及时发现潜在隐患,避免突发故障造成的经济损失和安全风险。
绝缘阻值在故障诊断中的核心作用
快速定位故障类型
绝缘阻值的测量结果可以为故障类型提供明确线索，当测得绝缘阻值显著低于正常值时，可初步判断绝缘系统存在以下问题：一是受潮，如设备长期暴露在潮湿环境中或密封不良导致水分侵入；二是污染，绝缘表面附着灰尘、油污或导电介质；三是绝缘老化，材料长期运行后性能退化；四是绝缘损坏，如机械应力导致的裂纹、破损或异物刺穿，某三相异步电机维修前测得相间绝缘阻值为500MΩ（正常值应≥2000MΩ），而对地绝缘阻值仅为5MΩ,则可重点检查绕组端部绝缘是否因油污污染或潮湿导致对地绝缘下降。
缩小故障排查范围
在复杂设备的维修中，绝缘阻值检测能够有效缩小故障排查范围，以变频器维修为例，若主回路直流母线对地绝缘阻值为零，可依次拆解滤波电容、整流模块等部件，分段测量绝缘阻值，快速定位到损坏的元器件，相比盲目拆解，这种方法大幅提高了维修效率，减少了不必要的工时和成本，对于多回路控制系统，通过对比不同回路的绝缘阻值，可快速找出存在故障的分支电路,为后续检修提供精准方向。
绝缘阻值在维修安全评估中的关键作用
确保维修人员人身安全
电气设备维修前，必须通过绝缘阻值检测确认设备是否断电且无残余电荷，若绝缘阻值过低，说明设备可能存在漏电风险，需进一步排查电源回路或接地系统，在维修高压开关柜时，若母线对地绝缘阻值接近零，必须先检查接地开关是否未分断或是否存在短路故障，避免在维修过程中发生触电事故，维修后需再次测量绝缘阻值，确保维修过程中未引入新的安全隐患,如工具遗留在设备内部导致短路或绝缘损伤。
评估设备维修后的安全性
维修完成后，绝缘阻值是验证维修质量的重要指标，变压器绕组大修后，需通过测量绝缘阻值判断干燥、浸漆等工艺是否到位，若绝缘阻值未达到规程要求（如温度20℃时，35kV变压器绝缘阻值应≥3000MΩ），则需重新处理，否则设备投运后可能因绝缘薄弱而发生击穿，对于高压电机，维修后的绝缘阻值还需与历史数据对比，若阻值下降幅度超过30%，则需分析原因并采取补救措施,避免设备带病运行。
绝缘阻值在预防性维护中的指导作用
监测绝缘老化趋势
通过定期记录设备的绝缘阻值数据，可建立绝缘性能变化趋势曲线，某发电机组定子绕组每半年测量的绝缘阻值分别为：2025年：5000MΩ，2025年：3500MΩ，2025年：2000MΩ，呈明显下降趋势，表明绝缘材料已开始老化，需提前安排检修或更换，这种趋势分析能够实现从“故障维修”向“预知维修”的转变,避免突发停机造成的生产损失。
制定合理的维护周期
绝缘阻值数据可作为制定维护周期的依据，当绝缘阻值接近或低于临界值时，需缩短检测周期或安排维护，低压配电系统中，断路器辅助回路的绝缘阻值正常应≥100MΩ，若降至50MΩ，虽未立即故障，但需在1个月内进行清洁、干燥处理，并增加检测频率至每月一次,防止绝缘进一步恶化导致拒动或误动。
不同设备中绝缘阻值维修应用的对比
| 设备类型 | 常见故障场景 | 绝缘阻值检测标准 | 维修中的典型应用 |
|---|---|---|---|
| 电力变压器 | 绕组受潮、绝缘老化 | 20℃时，≥出厂值的70%且≥1000MΩ | 判断干燥处理效果，监测油纸绝缘性能 |
| 高压电动机 | 绕组匝间短路、对地击穿 | 定子绕组≥1MΩ/kV，且≥100MΩ | 定位损坏绕组组别，评估槽绝缘是否失效 |

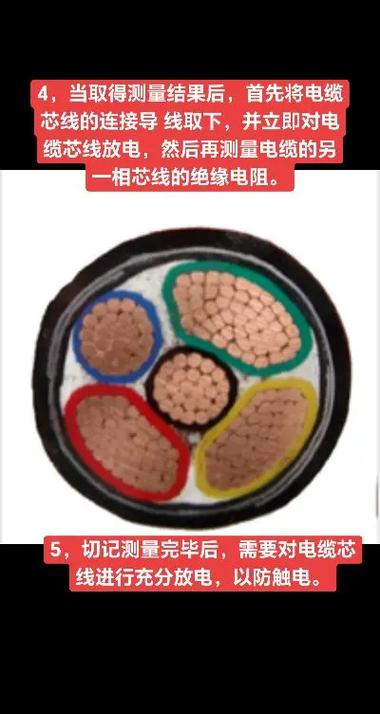

| 电力电缆 | 绝缘层破损、接头进水 | 长度1km时，10kV电缆≥1000MΩ | 确认电缆敷设损伤，判断终端头制作质量 |
| 变频器 | 滤波电容漏电、IGBT模块击穿 | 主回路≥10MΩ | 快速排查直流母线接地故障，避免扩大损坏范围 |
| 家用电器 | 内部线路受潮、电机烧毁 | 带电部分与外壳间≥2MΩ | 判断电源线绝缘是否老化，确定电机绕组维修可行性 |
绝缘阻值测量中的注意事项
在维修过程中，绝缘阻值测量结果的准确性直接影响故障判断，为确保测量有效，需注意以下几点：一是测量前必须断开设备电源，并对电容、电感等储能元件充分放电，避免损坏测试仪表或人员触电；二是测量环境温度、湿度需符合要求，湿度高于80%时，应采取防潮措施或使用屏蔽电极；三是不同设备需选择合适的测试电压，如低压设备选500V或1000V档，高压设备选2500V或5000V档；四是测量时间需足够稳定，一般读取1分钟后的数值，以吸收比（R60/R15）或极化指数判断绝缘受潮程度。
相关问答FAQs
问题1：为什么维修后设备绝缘阻值仍偏低，可能的原因有哪些？
解答：维修后绝缘阻值偏低常见原因包括：①维修过程中未彻底清洁绝缘表面，残留的灰尘、油污导致表面绝缘下降；②干燥处理不彻底，如绕组浸漆后未完全烘干或受潮环境装配；③维修工具或异物遗留，导致局部短路；④绝缘材料本身老化加剧，维修时未及时更换；⑤测试仪表问题，如电池电量不足或测试线绝缘破损，需逐一排查，重点检查清洁度、干燥度和装配完整性,必要时重新进行绝缘处理。
问题2：绝缘阻值测量时吸收比和极化指数有什么区别，如何应用？
解答：吸收比是60秒绝缘阻值与15秒阻值的比值（R60/R15），极化指数是10分钟阻值与1分钟阻值的比值（R10min/R1min），两者均用于判断绝缘受潮或老化程度，但适用范围不同：吸收比适用于中等电压等级设备（如3-30kV），且要求温度在10-30℃之间；极化指数适用于高压设备（如≥30kV）或大型发电机，对温度变化不敏感，吸收比≥1.3、极化指数≥2.0表明绝缘良好，若数值偏低，则说明绝缘受潮或存在劣化趋势,需进一步分析处理。
