tlp521技术手册是光耦器件领域的重要参考资料,详细规范了该系列光电耦合器的电气特性、机械参数、应用设计指导及可靠性要求，为工程师在电路隔离、信号传输等场景下的选型与使用提供了全面依据，以下从核心参数、工作原理、应用设计及注意事项等方面展开说明。
核心电气特性参数
tlp521系列包含tlp521-1（单通道）、tlp521-2（双通道）、tlp521-4（四通道）三种型号，其关键电气参数如下表所示：
| 参数项 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 输入正向电压 | Vf | If=16mA | 15 | 3 | 5 | V |
| 输出集电极-发射极电压 | Vceo | 55 | V | |||
| 输出集电极电流 | Ic | 50 | mA | |||
| 电流传输比（CTR） | CTR | Vce=5V, If=16mA | 50 | 100 | 600 | |
| 隔离电压 Viso | 交流60Hz，1分钟 | 2500 | Vrms | |||
| 隔离电阻 | Riso | V=500Vdc | 10¹⁰ | |||
| 输出上升时间 | tr | Vcc=5V, RL=100Ω, CL=100pF | 3 | μs | ||
| 输出下降时间 | tf | Vcc=5V, RL=100Ω, CL=100pF | 3 | μs |
注：CTR（电流传输比）是tlp521的核心指标，反映输入电流与输出电流的比值，典型值100%意味着输入16mA电流时，输出可获得16mA集电极电流，实际应用中需根据负载需求设计If大小。

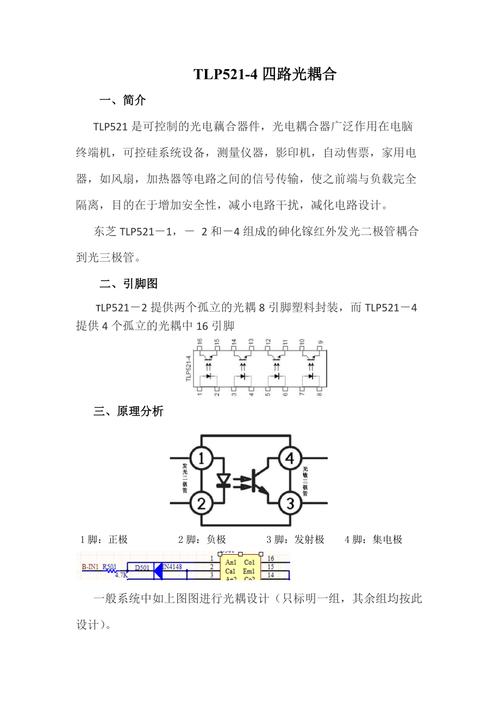

工作原理与内部结构
tlp521采用光敏三极管输出结构,内部由红外发光二极管（LED）和光电三极管组成，当输入端施加正向电压（If=16mA典型值）时，LED发出红外光，光电三极管接收到光信号后导通，产生集电极电流Ic，实现电-光-电信号的隔离传输，其隔离特性依赖LED与光电三极管之间的绝缘层（通常为聚酰亚胺材料），隔离电压达2500Vrms，满足工业级隔离需求。
典型应用设计要点
-

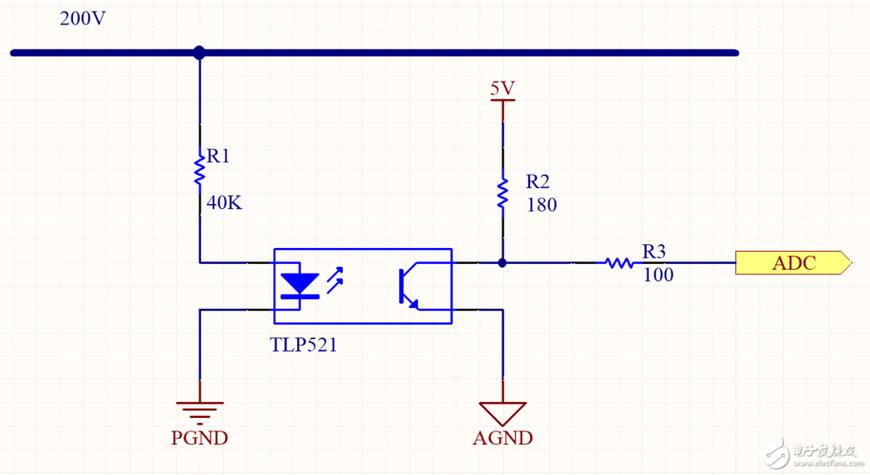

输入电路设计：
输入端需串联限流电阻R，计算公式为R=(Vcc-Vf)/If，其中Vcc为输入电源电压，Vf为LED正向压降（1.3V典型值），若Vcc=5V，If=16mA，则R≈(5-1.3)/0.016≈231Ω，可选用220Ω标准电阻。
（图片来源网络，侵删） -
输出电路设计：
输出端需根据负载类型配置上拉电阻，以驱动5V逻辑电路为例，若负载为TTL门电路（输入高电平电流Iih=0.04mA），上拉电阻Rp=(Vcc-Voh)/Ioh，其中Voh为输出高电平电压（典型值3.5V），则Rp≤(5-3.5)/0.00004=37.5kΩ，实际选用10kΩ以确保信号完整性。 -
开关速度优化：
当用于高频信号传输（如PWM）时，需降低集电极-发射极结电容（Cce≈15pF典型值）的影响，可在输出端并联加速电容（如100pF），或选用低阻值上拉电阻（如1kΩ），但需平衡功耗与速度需求。
使用注意事项
- 温度特性：CTR随温度升高而降低，-20℃~+100℃范围内，CTR最大变化量可达±30%，高温应用时需预留足够设计余量。
- 功耗限制：输入功耗Pf=Vf×If，若If=20mA，Vf=1.5V，则Pf=30mW，需避免连续过载导致LED老化。
- 隔离布局：PCB设计时，输入/输出走线需保持≥8mm间距，或在隔离带铺铜并接地，减少漏电流干扰。
相关问答FAQs
Q1：tlp521的CTR值离散较大，如何确保输出电流稳定？
A：CTR离散性是光耦固有特性，可通过两种方式改善：①在输入端使用恒流源替代限流电阻，稳定If；②在输出端引入反馈电路，如运放闭环控制，通过调节If动态补偿CTR变化，优先选择高CTR等级（如tlp521-4的CTR最小值可达100%），降低对离散性的敏感度。
Q2：tlp521能否直接驱动继电器等感性负载？
A：不建议直接驱动，继电器线圈关断时会产生高压反电动势（可达电源电压的10倍以上），易击穿光电三极管，需在输出端并联续流二极管（如1N4148），二极管极性与继电器线圈相反，确保反电动势通过二极管释放，保护光耦输出端，若继电器电流较大（＞50mA），还需增加三极管或MOSFET进行电流放大。
