维修前准备与安全须知
-
工具准备：
（图片来源网络，侵删）- 基础工具：螺丝刀套装（含十字、内六角）、镊子、尖嘴钳、防静电手环。
- 测量工具：数字万用表（必备）、示波器（高级，但能大幅提高效率和准确性）。
- 辅助工具：热风枪、电烙铁、松香、焊锡、吸锡器、洗板水、酒精、软毛刷、放大镜。
-
安全须知：
- 断电操作：在进行任何拆解和测量前,务必拔掉电视电源线。
- 高压风险：即使断电，大屏幕电视的背光驱动电路（逆变器）和电源部分在断电后电容中仍可能存有高压,需等待数分钟或对相关电容进行放电。
- 静电防护：CMOS芯片和MOS管等元器件对静电非常敏感，佩戴防静电手环,并确保工作台面接地良好。
主板型号与核心方案识别

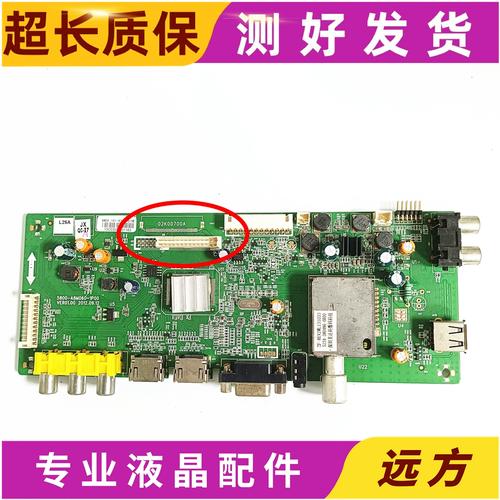

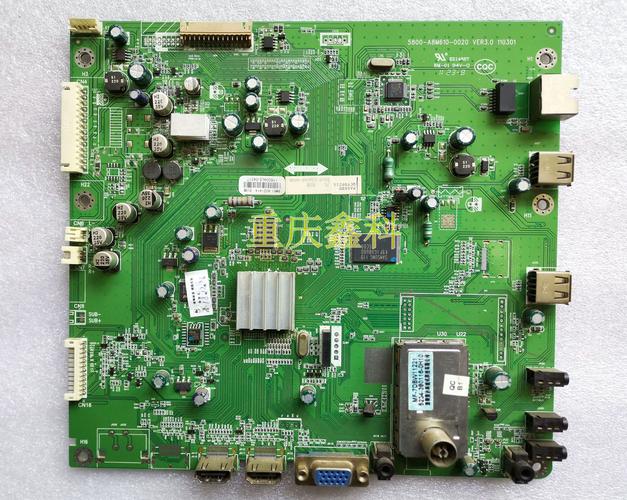

确认你的主板型号，创维 32E5CHR 通常使用的主板型号是 5800-P32E5C-00 或类似型号,识别主板型号是查找图纸和资料的第一步。
其核心方案通常为：
- 主芯片（CPU/SoC）：常见的有 MStar（晨星）系列，如 MSD6I801 或 MSD6I616 等，这是电视的“大脑”。
- 程序存储器（Flash）：通常为 Winbond（华邦）或 GigaDevice（兆易创新）品牌的 SPI Flash 芯片，如 W25Q64、GD25Q64 等，容量为 8MB,用于存储电视的系统程序。
- 电源管理芯片：为整个主板各部分供电，型号多样，如 OZ9998（PWM控制器）、AP6320x（DC-DC转换器）等。
- 视频解码与TCON：部分方案将TCON（时序控制）集成在主芯片内,部分则有独立的TCON芯片。
故障现象分类与维修思路
维修主板,首先要根据故障现象来判断问题的大致范围。
（图片来源网络，侵删）
故障现象1：完全无反应，指示灯不亮
这是最常见也最基础的故障,通常由电源部分问题引起。
- 维修思路：重点检查 电源板（或主板上的电源模块） 的输入和输出。
- 检修步骤：

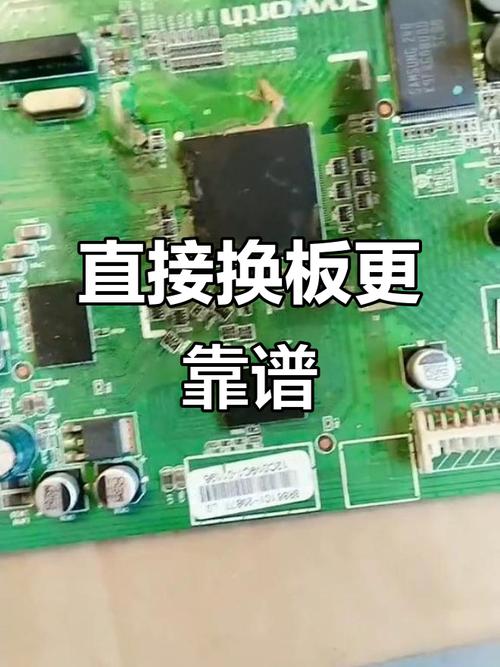

- 目视检查：观察主板有无明显烧毁、鼓包的电容，有无元件脱落、烧焦的痕迹。
- 测量输入电压：
- 查找电源输入接口（通常是AC插座），用万用表 AC 750V 档测量，应有 ~220V 交流电压输入。
- 如果没有，检查电源线、保险丝（如果外部有）或开关。
- 测量保险丝：
- 在主板上找到 F1 或类似的保险丝（通常为绿色或黄色，方形）。
- 用万用表 电阻档（蜂鸣档） 测量其通断。
- 保险丝熔断：说明后级电路存在严重短路，不能直接更换新保险丝，必须先找到短路点。
- 排查短路：对地（GND）电阻测量法是关键。
- 用万用表 二极管档 或 电阻档，黑表笔接地，红表笔依次测量 PFC（功率因数校正）大电容 的正负极、主电源大电容 的正负极、12V、5V、3.3V 等输出端的对地阻值。
- 正常情况下，应有几百到几千欧的阻值（充电过程阻值会变化），如果阻值接近 0Ω 或非常小（如几欧）,则说明该路存在短路。
- 常见短路点：
- PFC开关管（如2SK3684） 击穿。
- 主电源MOS管 击穿。
- 整流桥 击穿。
- 输出滤波电容 击穿。
- DC-DC芯片（如AP6320x）及其周边元件短路。
- 保险丝完好：说明后级电路基本正常,继续测量输出电压。
- 测量输出电压：
- 开机（通电），测量电源板或主板上的主要输出端子，应有 +12V、+5V、+3.3V 等电压。
- 如果所有电压都没有，检查 电源管理芯片（如OB2268, OZ9963等） 的供电、反馈脚（如FB）、使能脚（如EN）电压是否正常。
- 如果只有某一路电压没有，则重点检查该路的整流二极管、滤波电容、电感以及对应的DC-DC芯片。
故障现象2：指示灯亮，但屏幕不亮（黑屏）
- 维修思路：说明电源部分基本正常，问题出在 背光驱动电路 或 主板信号处理电路。
- 检修步骤：
- 判断是背光问题还是主板问题：
- 在黑暗环境下，开机后仔细观察屏幕，如果能看到非常暗的图像影子，说明 主板信号处理电路和屏驱动正常，问题在背光驱动。
- 如果屏幕全黑，毫无反应，则可能是 背光驱动 或 主板未给背光提供工作条件。
- 检查背光使能信号：
- 这是维修的关键！主板需要给背光板（或主板上的背光驱动电路）一个“启动”信号。
- 查找主板到屏线接口（通常为 LVDS 或 V-by-One 接口），其中会包含几根 背光控制线。
- 常见的信号有：
- BL_ON / BL_EN (背光开关/使能)：通常是高电平有效（如3.3V或5V）。
- BL_PWM (背光亮度调节)：通常是PWM脉冲信号,高电平为最大亮度。
- 测量方法：
- 找到对应的引脚，开机后用万用表 直流电压档 测量 BL_ON 是否有正常电压（如3.3V）。
- 用示波器测量 BL_PWM 引脚是否有脉冲信号，没有示波器也可以用万用表 AC电压档 测量，有PWM信号时通常会有一个读数（如1-2V AC）,没有则为0V。
- 如果BL_ON或BL_PWM信号异常：
- 顺着信号线往回查，检查串联的电阻、排阻是否损坏。
- 检查主芯片（MStar）的 PWM输出引脚 和 GPIO引脚 是否有输出。
- 检查连接到这些引脚的 滤波电容 是否漏电或短路。
- 检查背光供电：
- 测量屏线接口上的 背光供电 引脚（通常为 VCC-BL 或 +12V_BL），是否有 +12V 或 +24V 电压（取决于屏幕）。
- 如果没有，检查电源部分的 12V/24V 输出是否正常，以及通往背光的供电通路上的保险丝、电感、mos管是否损坏。
- 检查背光板本身：
- 如果上述信号和供电都正常，但背光仍不亮，则可能是 背光板（逆变器） 本身损坏，背光板上的升压电路、mos管、高压变压器、灯管检测电路（如果有的话）都是易损点。
- 判断是背光问题还是主板问题：
故障现象3：图像异常，如花屏、白屏、条纹、无图像有声音
- 维修思路：问题集中在 主板信号处理部分 和 TCON（时序控制） 电路。
- 检修步骤：
- 区分是软件还是硬件问题：
- 如果开机后屏幕显示 创维Logo，然后花屏或死机，可能是 程序存储器（Flash） 数据
- 区分是软件还是硬件问题：
