创维8K23电视电源板的维修需要结合电路原理、故障现象及检测方法进行系统性排查，电源板作为电视的核心部件，负责将市电转换为各模块所需的稳定电压，其故障常表现为不开机、无声音图像、屡损元件等，以下从常见故障、维修流程、关键元件检测及注意事项等方面详细说明。

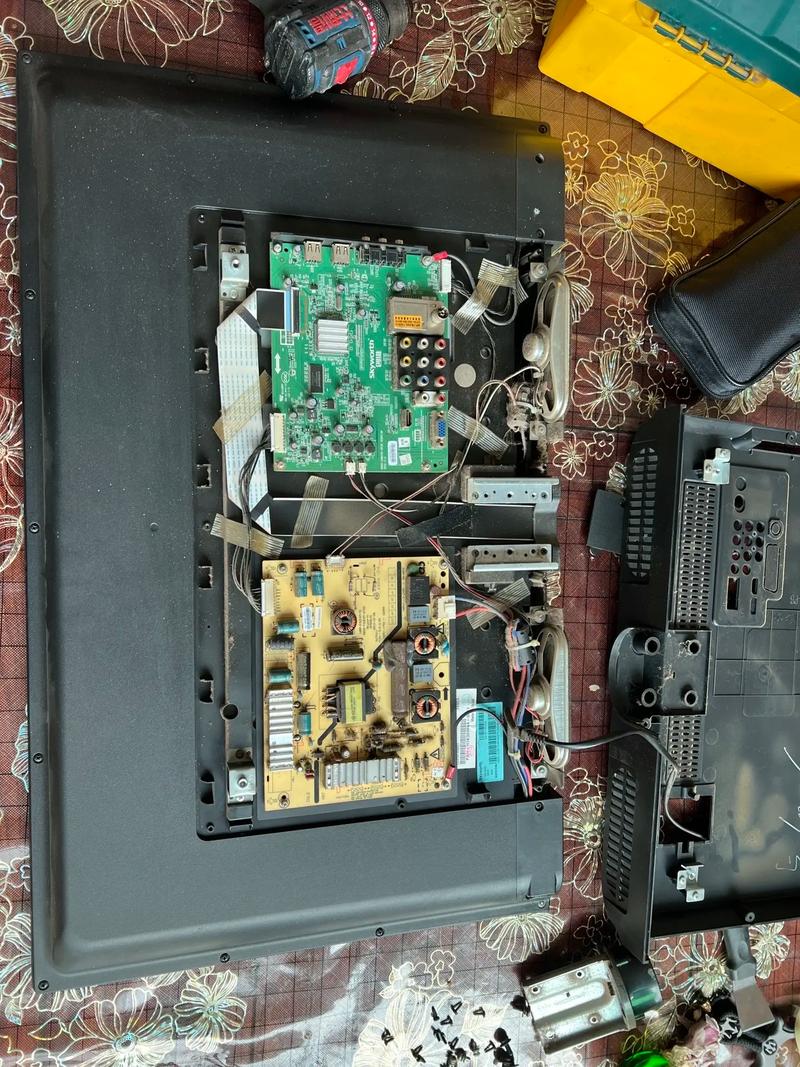

（图片来源网络，侵删）
常见故障现象与初步判断
- 完全不开机：指示灯不亮，无任何反应，可能原因包括保险丝熔断、市电输入电路异常、电源管理芯片损坏等。
- 指示灯亮但无图像声音：+12V、+24V等主电压输出异常，或负载短路保护。
- 屡损开关管或IC：通常驱动电路异常、反馈回路故障或市电波动导致。
- 电压输出不稳：滤波电容失效、稳压控制电路误差放大器损坏等。
维修流程与关键检测步骤
安全防护与外观检查
- 断电后等待10分钟以上,用万用表电阻档测量300V滤波电容放电是否彻底。
- 检查保险管是否发黑熔断,若熔断需先排查整流桥、开关管等元件是否短路。
- 目测电源板有无明显烧焦、鼓包电容、虚焊或元件裂痕，重点检查大功率元件。
市电输入与整流滤波电路检测
- 保险管与压敏电阻：保险管熔断说明后级存在严重短路，需更换同规格保险管（通常为2A-3A延时型）后进一步检测，压敏电阻若击穿需更换，避免反复损坏。
- 整流桥：用二极管档测量正反向电阻，若短路需更换（常见型号如GBU系列）。
- 300V滤波电容：检测容量是否正常（可用电容表或替换法），容量下降会导致电压波动。
PFC（功率因数校正）电路检测
创维8K23电源板采用有源PFC电路,作用是提升功率因数并生成稳定的380V直流电压。
- 关键元件：PFC开关管（如2SK3562）、PFC控制IC（如NCP1653）、升压电感、PFC二极管。
- 检测方法：
- 测量PFC开关管D-S极是否短路，栅极电阻是否开路。
- 检查PFC IC供电引脚（如VCC）电压是否正常（通常12V-18V），若无电压需查供电回路。
- 升压二极管击穿会导致PFC电压异常（正常为380V左右，若无PFC功能则约为300V）。
主电源变换与稳压控制电路
- 开关管与变压器：主开关管（如STP12NM50）常见故障为击穿短路，需同时检查变压器初级绕组是否开路。
- 反馈电路：
- 电压反馈：通过光耦（如PC817）和误差放大器（如TL431）实现，若输出电压偏低，需检测光耦是否导通、TL431参考端电压（正常2.5V）。
- 电流反馈：初级电流检测电阻（如0.1Ω/5W）阻值变大会导致保护动作。
- 副路输出：测量+12V、+24V、+5V等电压是否正常，若无输出需查副路整流二极管（如肖特基二极管MUR460）和滤波电容。
保护电路排查
- 过压保护（OVP）：若输出电压过高导致保护，需检查稳压反馈回路或替换误差放大器。
- 过流保护（OCP）：开关管源极小电阻阻值变化或驱动IC故障可能触发。
- 短路保护：断开负载后测量电源板输出电压是否恢复正常，若正常则问题在负载板。
关键元件代换与维修技巧
- 电容代换：滤波电容需选用耐压相同、容量相近的低阻抗型号，如红宝石、尼吉康品牌；PFC电容建议用105℃高温型。
- 开关管代换：原管型号为STP12NM50（12A/500N），可用STP15NM50或K1117代换，注意安装时涂抹导热硅脂。
- 光耦与IC：光耦需同时检查发射极和接收极特性；电源管理IC（如SG6848）损坏后需检查外围供电电阻是否变质。
- 变压器修复：若变压器局部短路，可拆开重绕初级绕组（通常为20-30匝），注意绝缘处理。
维修注意事项
- 防静电操作：MOSFET等静电敏感元件需佩戴防静电手环。
- 散热处理：大功率元件需加装散热片，并确保导热硅脂均匀涂抹。
- 电源板测试：维修后建议先不接负载，在+12V输出端接假负载（如汽车灯泡）通电测试，确认电压稳定后再连接主板。
- 参数记录：更换元件前记录原电阻、电容参数，避免误用导致二次损坏。
常见故障维修案例速查表
| 故障现象 | 可能原因 | 检测重点元件 |
|---|---|---|
| 保险熔断，无电压 | 整流桥短路、开关管击穿 | 整流桥、PFC开关管、压敏电阻 |
| PFC电压低（约300V） | PFC IC损坏、升压二极管开路 | NCP1653、升压电感、PFC二极管 |
| +12V输出为0V | 副路整流管开路、反馈中断 | MUR460、光耦、TL431 |
| 电压波动，图像闪烁 | 滤波电容失效、稳压控制不良 | 主滤波电容、误差放大器 |
相关问答FAQs
Q1：维修时发现屡损开关管，是什么原因？
A1：屡损开关管通常由以下原因导致：① 驱动电路异常，如驱动电阻变质、驱动IC供电不足；② 反馈回路开路，导致开关管导通时间过长；③ PFC电路未工作，导致主电源输入电压过低而电流过大；④ 市电电压波动超出设计范围，需逐一排查驱动波形、反馈电压及PFC输出电压。
Q2：电源板输出电压偏低但无短路保护，如何处理？
A2：电压偏低且无保护，首先检测负载是否过流（断开负载后电压恢复正常则负载问题）；若负载正常，则检查：① 滤波电容容量下降，导致储能不足；② 稳压反馈回路光耦未导通，需检查TL431参考端电压及光耦接收端电压；③ 开关管性能下降，导致转换效率降低，可替换同型号管测试。

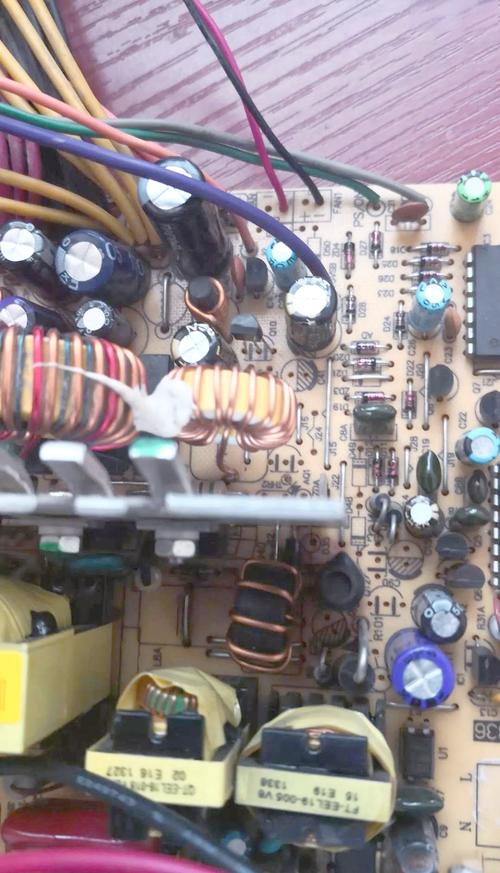

（图片来源网络，侵删）
