开关电源电路板维修需要系统的方法和丰富的经验，既要掌握基础理论，也要注重实操技巧，维修前应先了解电源的基本参数，如输入电压范围、输出电压电流、拓扑结构（如反激、正激、LLC等），并准备好工具，如万用表、示波器、隔离变压器、负载仪等，安全是首要原则，维修前需对大容量电容（如输入滤波电容）进行放电,避免残留电荷造成触电或元件损坏。
维修步骤与技巧
-
外观检查与初步判断

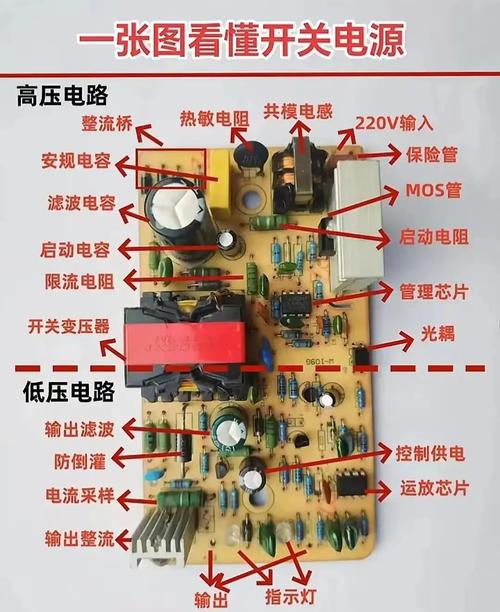

首先观察电路板是否有明显损坏，如元件烧黑、炸裂、虚焊、铜箔断裂等，重点检查功率器件（如MOSFET、IGBT、整流桥）、保险丝、电解电容等易损件，保险丝熔断通常意味着存在严重短路，需进一步排查后级电路；若保险丝完好,则可能为启动电路或控制芯片故障。 -
静态电阻测量
断开电源，用万用表二极管档测量关键点对地电阻，判断是否有短路。- 输入端（AC/L-N）电阻：正常应有数百千欧以上，若接近0Ω，检查整流桥、滤波电容、EMI电路等。
- 输出端（DC+/DC-）电阻：正常应有几欧至几十欧（视输出电压电流而定），若为0Ω，检查输出整流二极管、滤波电容、负载是否短路。
- MOSFET D-S极电阻：正常时二极管档应有正向压降（约0.4-0.8V），若为0Ω则MOSFET击穿。
可通过对比法测量,如测量同型号正常电路板的电阻值作为参考。
-
动态电压测试
若静态测量无短路，可通电测试关键点电压（需使用隔离变压器，确保人身安全），重点监测：

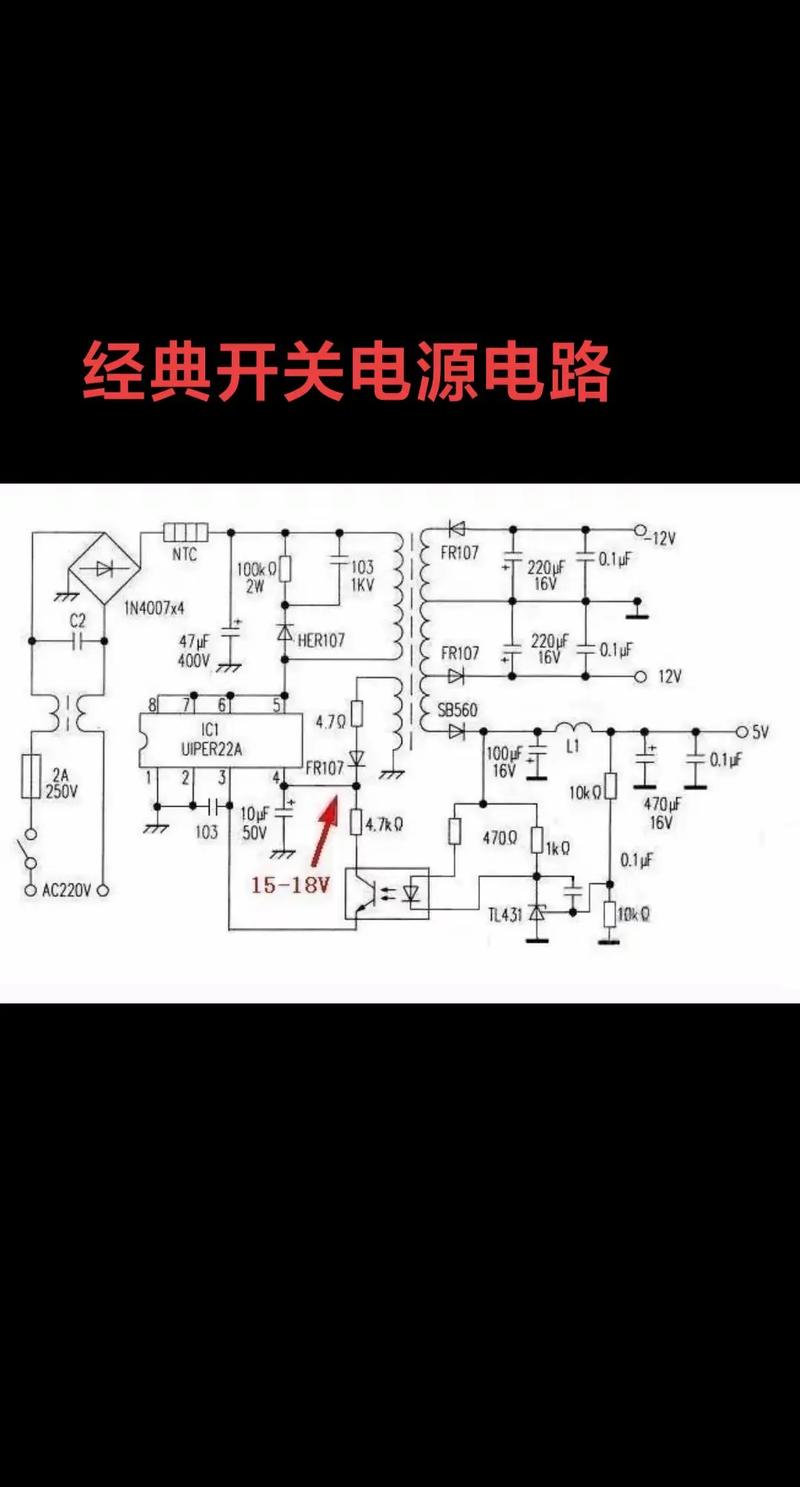

（图片来源网络，侵删）- 启动电压：如UC384X系列芯片的VCC脚，通常需高于16V启动，启动后由辅助绕组供电维持。
- 驱动电压：MOSFET的G极应有PWM驱动波形（如10-20V方波），若无，检查控制芯片、反馈电路、光耦等。
- 输出电压：若输出电压异常（如无输出、电压偏低/偏高），检查反馈回路（如TL431、光耦、取样电阻）及输出滤波电路。
示波器可观察波形是否畸变、振荡，判断振荡电路（如RCD缓冲电路）是否正常。
-
重点电路排查
- 输入电路：检查整流桥是否有一臂或全桥击穿，滤波电容是否鼓包、失容（可用ESR表测量）。
- 功率变换电路：MOSFET/IGBT击穿需检查驱动波形是否过冲、欠压，以及缓冲电路（RCD或TVS）是否失效，变压器短路可通过测量初级电感判断（正常值应为mH级，短路后电感显著减小）。
- 控制电路：PWM芯片（如UC3845、LD7552）需供电正常（VCC）、反馈端（FB/COMP）电压正常，若芯片无输出，更换芯片前需检查外围元件（如定时电阻电容、电流检测电阻）。
- 反馈电路：电压反馈环路故障会导致输出电压不稳，光耦失效、TL431性能不良、取样电阻变值是常见原因，可逐一替换测试。
- 保护电路：过压保护（OVP）、过流保护（OCP）电路误动作会导致电源间歇工作，可暂时断开保护电路（如短接OVP比较器输出）测试,但需注意风险。
-
元件替换与焊接技巧
更换元件时需注意型号参数匹配，如MOSFET的耐压、电流、跨导；电容的耐压、容量、ESR值；二极管的恢复时间、耐流等，焊接功率器件时，需使用恒温烙铁或热风枪，避免局部过热损坏元件；大电流焊点需确保焊锡饱满,减少接触电阻。 -
经验总结与辅助工具
- 温度法：通电一段时间后，用手触摸（断电后）或红外测温枪检测元件温度，异常发热的元件（如电阻、变压器）可能存在故障。
- 对比法：若有同型号正常电源，可测量关键点电压、波形、电阻值进行对比，快速定位故障。
- 软件仿真：对复杂拓扑（如LLC谐振电源），可用PSIM、LTspice等软件仿真,辅助分析电路工作状态。
常见故障速查表
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 无输出，保险丝熔断 | 输入短路、MOSFET击穿、整流桥损坏 | 测量输入端电阻，检查功率器件 |
| 输出电压偏低 | 反馈环路故障、输出滤波电容失容、负载过重 | 检查光耦、TL431，测量输出电容ESR |
| 输出电压不稳 | 控制芯片损坏、基准电压漂移、虚焊 | 观察驱动波形，检查供电电压稳定性 |
| 电源间歇工作 | 保护电路误动作、元件热稳定性差 | 断开保护电路测试，监测元件温度 |
相关问答FAQs
Q1: 开关电源维修时，如何判断变压器是否损坏？
A1: 变压器损坏通常表现为短路或匝间短路，可通过以下方法判断：①用万用表电阻档测量初级、次级绕组的直流电阻，若某绕组电阻值异常小（接近0Ω）或无穷大，则可能短路或断路；②用LCR表测量绕组电感，初级电感值若远小于正常值（如标称10mH，实测仅几mH），说明存在匝间短路；③观察变压器外观是否有焦黑、鼓包现象，或闻到烧焦味，若变压器损坏，需更换同型号或参数等效的变压器,注意同名端和绝缘要求。
Q2: 维修时发现输出电压纹波过大，可能的原因有哪些？
A2: 输出电压纹波过大通常与滤波电路或控制环路有关，常见原因包括：①输出滤波电容容量减小或ESR增大（老化、失效），可更换同规格低ESR电容；②电感饱和或匝间短路，导致滤波效果下降，测量电感值或替换测试；③PWM控制环路补偿不当（如补偿电容、电阻参数漂移），导致输出动态响应差，需检查补偿网络；④高频噪声干扰，如开关管振荡、布局布线问题，可增加π型滤波或优化接地；⑤负载电流过大超出电源设计范围，需检查负载是否正常，可通过示波器测量纹波波形（20MHz带宽限制），正常开关电源纹波通常在输出电压的1%以内。
