国民技术的芯片图片作为其在半导体领域研发成果的直接视觉呈现，不仅承载了企业在特定技术赛道上的突破与积累，也折射出中国芯片产业在自主创新道路上的探索轨迹，从公开资料和行业观察来看，国民技术的芯片产品主要聚焦于信息安全、射频芯片及物联网等关键领域，其芯片图片的设计细节、封装工艺及标识特征，往往蕴含着产品定位、技术特性与市场策略的多重信息。

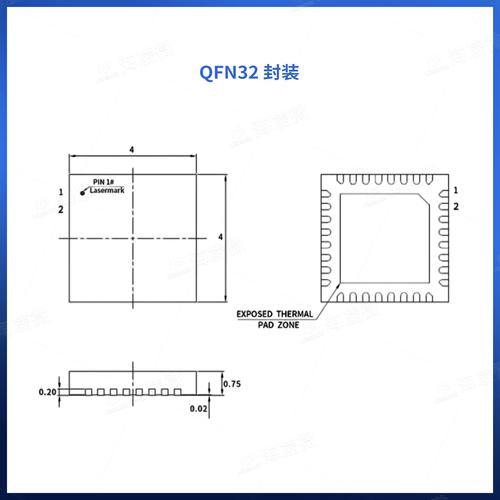

从芯片的外观设计来看，国民技术的产品通常采用标准的封装形式，如QFN（扁平无引线封装）、BGA（球栅阵列封装）等，这些封装方式在保证芯片性能的同时，兼顾了小型化与散热需求，符合消费电子、物联网设备等应用场景对空间和功耗的严苛要求，以某款信息安全芯片为例，其芯片图片中可见清晰的丝印标识，包含产品型号、批次信息及国民技术的LOGO，LOGO的设计简洁有力，体现了企业对品牌标识的统一管理，芯片表面通常覆盖有保护涂层，呈现出均匀的哑光或亮光质感，边缘轮廓平整无毛刺，反映出封装工艺的精密性，在芯片的引脚设计上，不同产品的引脚数量和排列方式存在差异，例如针对低功耗应用的射频芯片可能采用更紧凑的引脚布局,而面向工业控制的主控芯片则可能配置更多引脚以支持丰富的外设接口。
在芯片的内部架构与功能模块体现上，虽然从外部图片无法直接观察电路结构，但通过芯片表面的标识和行业公开信息可推测其技术特征，国民技术的安全芯片系列，如USBKey芯片、嵌入式安全芯片等，其图片中往往标注有“Secure”“Crypto”等字样，暗示芯片集成了硬件加密引擎、安全存储区域等模块，这是实现身份认证、数据加密等安全功能的核心硬件基础，这类芯片在图片上可能还会看到特定的测试点或调试接口，用于生产过程中的功能验证和研发阶段的调试，而在射频芯片方面，国民技术的产品如FM/蓝牙收发芯片，其芯片图片可能标注有“RF”“Transceiver”等标识，表面布局可能更注重射频信号的完整性，如引脚的接地设计、信号线的屏蔽布局等，这些细节虽在普通图片中难以辨识,但却是保证射频性能的关键。
从技术迭代的角度观察，国民技术的不同代际芯片图片也存在明显差异，早期产品可能采用较大的封装尺寸，引脚间距相对宽松，体现了当时工艺水平的限制；而近年来推出的新品，封装尺寸显著缩小，引脚数量增加且排列更密集，部分高端产品甚至采用堆叠封装（SiP）技术，在有限空间内集成更多功能模块，这种外观上的变化直观反映了企业在制程工艺、集成度提升方面的进步，某款新一代物联网安全芯片的图片显示，其封装面积较前代产品减少了约30%，但集成了传感器接口、低功耗蓝牙模块等多种功能，这种“小身材大能量”的设计趋势，正是芯片技术向高性能、低功耗、小型化发展的缩影。
在应用场景与芯片设计的关联性方面，国民技术的芯片图片也呈现出差异化特征，面向金融支付领域的安全芯片，通常采用更高安全等级的封装，如具备防物理攻击涂层、 tamper-evident设计，芯片表面可能标注有相关的安全认证标识（如EAL4+等），这些设计细节在图片中虽不显眼，却是产品进入特定行业市场的“通行证”，而车规级芯片则可能更注重散热和可靠性，封装材料可能采用耐高温特性更好的环氧树脂，引脚设计也可能针对汽车电子的振动环境进行强化,从芯片图片的质感上可感受到其工业级产品的厚重与稳健。
从产业生态的视角看，国民技术的芯片图片不仅是产品的“身份证”，也是产业链协作的纽带，芯片表面的丝印信息包含制造商、型号、产地等，这些数据贯穿于芯片设计、制造、封测到终端应用的全流程，确保了供应链的可追溯性，芯片图片的公开也为开发者、合作伙伴提供了产品识别的依据，便于进行硬件适配、驱动开发等工作，国民技术的某款主控芯片图片中会明确标注工作电压、频率范围等关键参数,帮助工程师快速评估产品是否符合其设备需求。
尽管芯片图片本身是静态的视觉元素，但它背后动态的技术演进故事值得深入挖掘，国民技术作为国内较早布局信息安全芯片的企业之一，其产品图片的演变历程，某种程度上也是中国芯片产业从技术引进到自主创新的一个缩影，从最初依赖外部代工的标准产品，到逐步掌握核心设计能力并推出具有自主知识产权的专用芯片，国民技术的芯片图片在细节上的每一次优化，都凝聚着研发团队在电路设计、版图布局、工艺适配等方面的突破，针对国产制程工艺的适配，芯片的引脚布局、散热设计可能需要进行针对性调整,这些调整最终都会体现在芯片的外观特征上。
值得注意的是，芯片图片的呈现方式也随着传播媒介的发展而变化，早期的技术文档中，芯片图片多为黑白线条图，侧重于引脚排列和尺寸标注；而如今的产品手册中，芯片图片则更注重细节呈现，甚至采用高清微距摄影，清晰展现芯片表面的纹理、标识和封装工艺，这种视觉呈现的升级，既体现了技术文档的规范化,也反映了行业对产品细节重视程度的提升。
综合来看，国民技术的芯片图片虽看似简单，实则是技术、工艺与市场需求的综合体现，从封装形式的选择到标识信息的标注，从尺寸参数的设定到外观质感的把控，每一个细节都承载着企业的技术积累和对用户需求的深刻理解，随着5G、物联网、人工智能等新兴技术的快速发展，国民技术的芯片产品将持续迭代，其芯片图片也将不断记录下中国芯片产业在自主创新道路上的新足迹，随着国产芯片设计能力的进一步提升和工艺水平的不断突破，我们有理由期待在国民技术的芯片图片中看到更多体现“中国智造”的高技术含量特征,为全球半导体产业的发展贡献更多中国力量。
相关问答FAQs
Q1：国民技术的安全芯片在外观上有哪些独特的识别特征？
A1：国民技术的安全芯片通常在封装表面印有“Secure”“Crypto”等字样，并标注产品型号（如“NTZ系列”）及企业LOGO，其封装多采用QFN或BGA形式，部分高安全等级产品会具备防篡改涂层或特殊封装标识（如激光刻码的序列号），芯片引脚布局可能针对安全功能优化，如设置独立的加密模块供电引脚，这些特征可通过高清芯片图片观察到，帮助区分其与其他安全芯片产品。
Q2：通过国民技术的芯片图片能否判断其制程工艺？
A2：通过芯片图片无法直接准确判断制程工艺，但可结合封装尺寸、引脚密度等特征进行初步推测，封装面积较小（如5mm×5mm以下）、引脚数量多且间距紧凑（如0.4mm以下引脚间距），可能暗示采用较先进的制程（如55nm或以下），若需准确制程信息，需参考官方技术文档或通过专业设备拆解分析，国民技术部分芯片图片中会标注“Advanced Process”等字样，可作为辅助参考,但最终确认仍需依赖官方技术参数。
