周立功CAN技术手册作为国内嵌入式系统领域的重要参考资料,系统性地介绍了控制器局域网络（CAN）的技术原理、硬件设计、软件实现及工程应用，其内容兼顾理论深度与实践指导性，适合工程师、学生及爱好者深入学习和参考，手册从CAN协议的基础概念入手，详细阐述了CAN总线的发展历程、技术特点及通信机制，包括帧结构（数据帧、远程帧、错误帧、过载帧）、仲裁机制、错误检测与处理等核心知识，帮助读者建立对CAN协议的全面认知，在硬件设计部分，手册重点讲解了CAN控制器的选型（如SJA1000、MCP2515等）、CAN收发器的特性及接口电路设计，包括终端电阻匹配、电磁兼容（EMC）防护、电源滤波等关键环节，并通过典型电路图和参数表格，展示了不同应用场景下的硬件实现方案，手册中对比了常用CAN收发器（如TJA1050、PCA82C250）的工作电压、传输速率、抗干扰能力等参数，帮助工程师根据项目需求选择合适的器件。

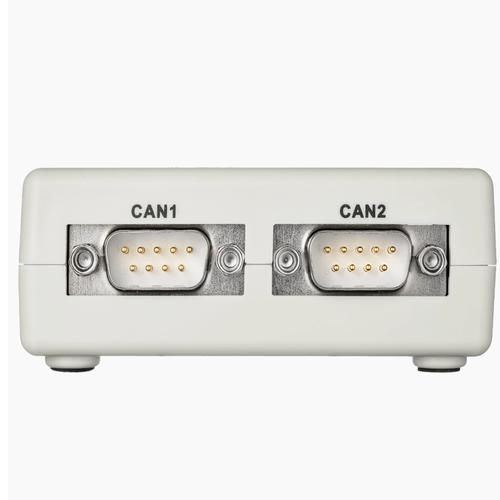

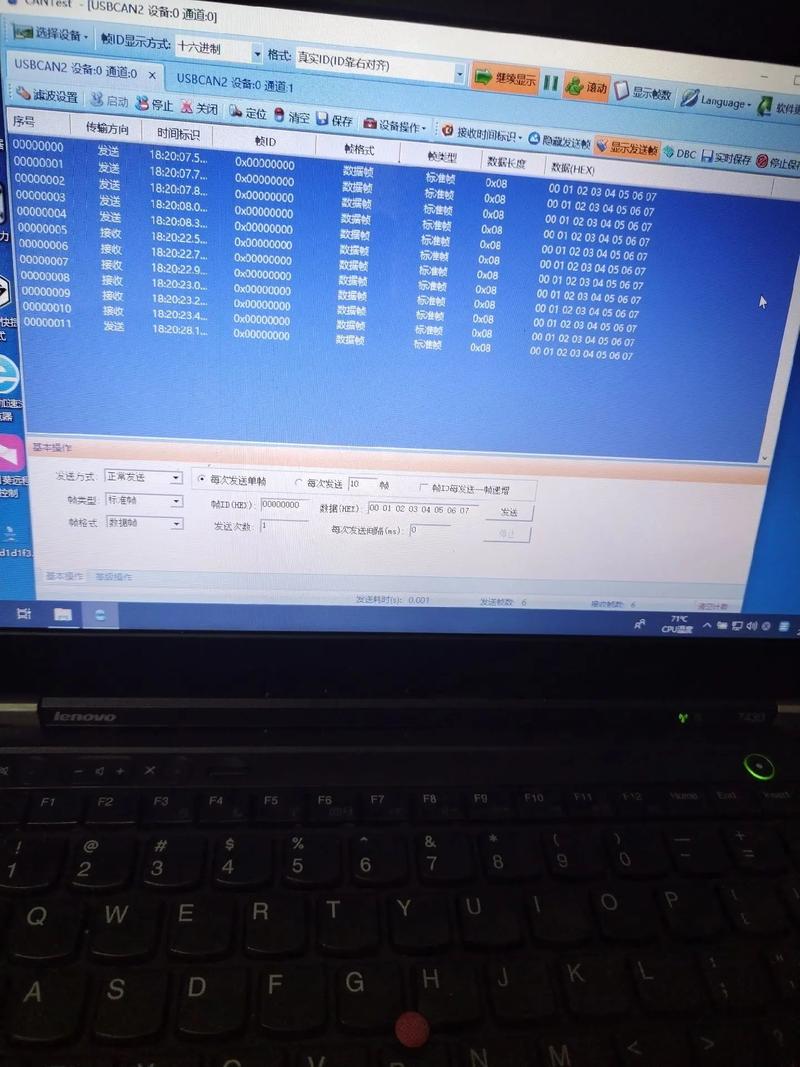

软件实现方面,手册以周立功公司开发的CAN总线接口卡（如USBCAN-II、CANalyst）为例，详细介绍了驱动程序开发、API函数调用及通信调试方法，内容包括初始化配置（波特率设置、滤波器配置）、数据发送与接收流程、中断处理机制，以及基于Windows/Linux平台的编程示例（如C/C++、Python），针对复杂应用场景，手册还探讨了多节点通信中的同步策略、冲突避免及实时性优化方案，并通过案例分析了CANopen、DeviceNet等高层协议在工业控制、汽车电子等领域的具体应用，手册还提供了丰富的故障诊断与调试技巧，如使用示波器分析信号波形、通过错误计数器定位通信故障节点，以及利用周立功配套的调试软件（如ZCAN-Tester）进行自动化测试的流程。
在工程应用章节,手册结合实际项目案例，讲解了CAN总线在汽车电子（如发动机控制单元、车身网络）、工业自动化（如PLC与传感器通信）、医疗设备（如监护仪数据传输）等领域的系统设计方法，在汽车电子应用中，手册详细说明了如何根据SAE J1939协议设计通信报文，实现不同ECU之间的数据交互；在工业自动化领域，则介绍了基于CANopen协议的运动控制系统架构，包括主从节点配置、对象字典访问及过程数据对象（PDO）通信参数设置，为帮助读者快速上手，手册还提供了多个实验教程，如基于STM32的CAN节点通信实验、基于FPGA的CAN总线控制器设计等，并附有完整的硬件清单、代码片段及调试步骤。
手册的附录部分包含了CAN总线相关的技术规范（如ISO 11898-1、CAN2.0B）、常用芯片引脚图、术语表及典型问题解决方案，便于读者查阅和参考，周立功技术团队还提供了在线技术支持平台，用户可通过手册中的联系方式获取最新的技术文档、驱动程序及软件更新，确保内容的时效性和实用性。
相关问答FAQs
Q1：如何根据实际需求选择合适的CAN收发器？
A：选择CAN收发器需综合考虑以下因素：①传输速率：根据总线长度和通信实时性要求，选择支持目标速率的器件（如TJA1050支持最高1Mbps）；②工作电压：匹配系统电源（如12V汽车系统常用TJA1050，5V工业系统常用MCP2551）；③抗干扰能力：在电磁环境复杂的场景（如汽车引擎舱），优先选择具有高电磁兼容性（EMC）的收发器（如PCA82C250）；④接口类型：根据控制器接口选择（如SPI接口的MCP2515需搭配对应收发器），还需参考手册中的参数对比表，结合成本和供货稳定性综合决策。
Q2：CAN总线通信中出现“错误被动”状态，如何排查和解决？
A：“错误被动”状态通常由节点频繁发送错误帧导致，排查步骤如下：①检查硬件：确认终端电阻是否正确安装（通常120Ω，两端各一个），排除线路短路、断路或接触不良问题；②分析报文：使用周立功ZCAN-Tester监控总线流量，查看是否存在帧格式错误（如位填充错误、CRC校验失败）或冲突；③配置参数：调整节点控制器的位定时参数（如波特率、采样点），确保与总线其他节点一致；④软件排查：检查驱动程序中的中断处理逻辑，避免因软件bug导致误判错误，若问题持续，可通过错误计数器（TEC/REC）定位故障节点，并替换测试硬件是否损坏。
