比亚迪e6作为一款纯电动车型,其电路系统是车辆正常运行的核心，涉及高压安全、动力电池管理、电机驱动、充电控制等多个关键模块，电路维修手册为技术人员提供了系统性的故障诊断与维修指导，内容涵盖电路原理、部件功能、检测方法及安全规范，是保障维修质量与人员安全的重要技术文件。
高压系统安全规范
高压系统是比亚迪e6电路维修的重点,涉及动力电池（电压约320V DC）、电机控制器、DC-DC转换器等高压部件，维修前必须严格遵守安全规程：首先断开高压电，拔出维修开关（通常位于动力电池包或高压配电箱附近），并使用绝缘工具佩戴绝缘手套；其次通过车辆诊断系统确认高压电容已放电（电压低于60V DC）；最后在作业区域放置“高压危险”警示牌，手册中明确要求，未经培训的人员严禁操作高压系统，避免触电风险。
主要电路模块及维修要点
动力电池管理系统（BMS）
BMS负责监控电池单体电压、温度、电流，实现过充/过放保护、热管理及均衡控制，其电路故障多表现为电池单体电压异常、通讯中断或绝缘故障，维修时需使用专用诊断仪读取BMS数据流，重点检查电压采样线束是否松动、温度传感器阻值是否符合标准（如NTC传感器在25℃时阻值约为10kΩ），若出现绝缘故障，需用绝缘电阻测试仪测量高压回路对地电阻（标准值应大于500Ω/V），BMS控制单元损坏后，需通过比亚迪授权渠道进行编程匹配，禁止私自拆解。
电机驱动系统
电机驱动系统由电机控制器、永磁同步电机及三相线束组成，控制器将直流电转换为三相交流电驱动电机，常见故障包括电机异响、动力输出不足或控制器报故障码，维修步骤包括：检查控制器输入/输出端子电压（如IGBT驱动电压约为15V DC），测量电机三相绕组阻值（三相阻值误差应小于5%），以及检查旋转变压器信号（幅值约为1-2V，频率随转速变化），若控制器内部IGBT模块损坏，需整体更换并重新进行电机角度校准。
充电系统
充电系统包括车载充电机（OBC）、充电接口和充电控制电路，支持交流慢充（220V）和快充（如DC快充），交流充电故障多为充电指示灯不亮或通讯失败，需检查充电枪锁止信号、CP/PP通讯线路电压（CP信号电压应为12V PWM波，PP信号电阻为1kΩ），快充故障常见于高压接触器粘连或OBC过热，需用万用表检测接触器触点电阻（正常小于0.01Ω），并清理OBC散热器灰尘，OMC损坏后需更换同型号部件，并刷新充电协议版本。
高压配电系统（PDU）
PDU负责高压电的分配与切断,集成高压熔断器、接触器及预充电阻，熔断器熔断多因负载短路导致，需同时排查下游电路（如电机控制器、OBC）是否存在短路；接触器不吸合时，需检查控制电源（12V DC）及驱动信号（PWM波形），手册中提供PDU端子定义表，便于检测各线路通断及信号状态。
低压辅助系统
低压电路（12V DC）为灯光、仪表、控制器等供电，由蓄电池、DC-DC转换器（将高压电转换为12V）及保险丝盒组成，常见故障包括蓄电池亏电、DC-DC输出电压异常（标准13.5-14.5V），维修时需检查蓄电池端子是否氧化，测量DC-DC输入/输出电压，并通过保险丝盒对照表排查熔断的保险丝（如保险丝熔断，需查明短路原因后再更换）。

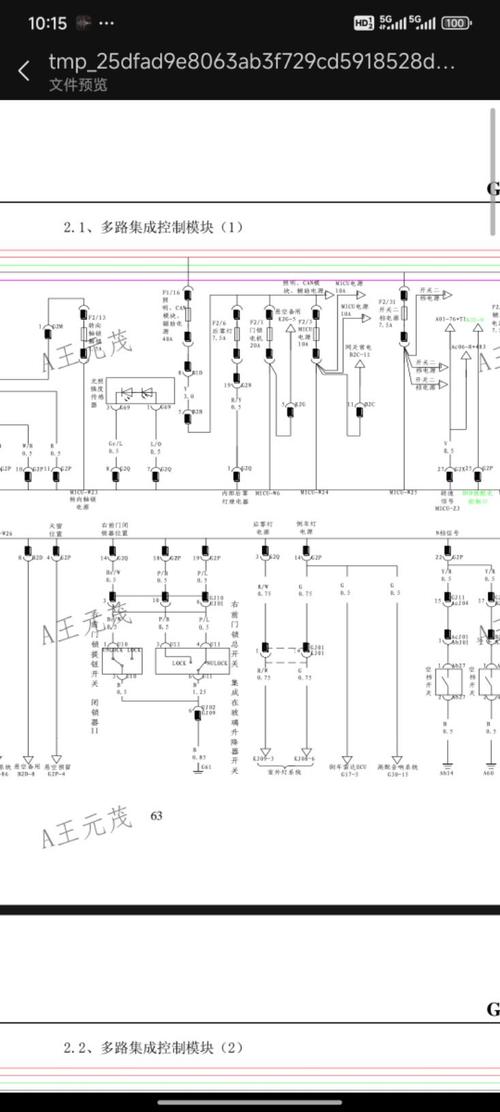

电路检测工具与方法
维修比亚迪e6电路需配备专业工具：数字万用表（需具备高压测量功能，量程1000V DC）、绝缘电阻测试仪（0-1000MΩ）、诊断仪（如比亚迪VDS或比亚迪专用诊断仪）、示波器（检测传感器信号波形），检测方法遵循“先简后繁”原则：先通过故障码初步判断故障范围，再测量线路电压、阻值及信号波形，最后替换可疑部件，诊断“BMS通讯故障”时，先检查CAN线终端电阻（120Ω），再测量CAN-H/CAN-L电压（约2.5V/2.5V静态，波动电压），若异常则排查线束短路或BMS控制单元故障。
维修注意事项
- 线束维修：破损线束需使用专用防水对接器，焊接点需用热缩管绝缘，避免胶带包裹；高压线束与低压线束分开布置，防止电磁干扰。
- 软件刷新：控制器更换后需使用诊断仪刷新软件版本，如电机控制器刷新后需进行“零对零”校准，确保电机位置准确。
- 防水密封：涉水维修后，检查高压接插件密封圈是否完好，涂抹硅脂后重新安装，避免进水导致短路。
相关问答FAQs
Q1: 比亚迪e6仪表盘显示“动力系统故障”且无法行驶，如何排查？
A: 首先使用诊断仪读取故障码，若显示“BMS通讯中断”，检查BMS与整车控制器之间的CAN线是否断路或短路（测量CAN-H/CAN-L间电阻应为60-72Ω）；若故障码为“电机控制器过温”，检查散热器是否堵塞、冷却液液位及电机温度传感器阻值，若通讯正常仍无法行驶，需检测电机控制器输入电压是否正常（如PDU输出电压），排除高压配电系统故障。
Q2: 车辆交流充电时，充电桩显示“车辆通讯失败”，可能的原因及解决方法？
A: 常见原因包括：①充电枪未完全插入，导致CP/PP通讯线路接触不良，重新插拔充电枪并听到锁止声即可；②车载充电机（OBC）通讯故障，用诊断仪读取OBC数据流，检查充电唤醒信号是否正常（12V电平）；③充电协议版本不匹配，需到4S店刷新OBC软件版本，若以上均正常，可能是充电桩与车辆充电标准不兼容，建议更换充电桩或使用比亚迪专用充电桩。
