电源板电流不良是电子设备维修中常见的问题，可能表现为电流过大、过小、不稳定或无电流输出，直接影响设备的正常工作，维修时需遵循安全规范，使用专业工具，通过系统排查逐步定位故障点,以下是详细的维修步骤和注意事项：

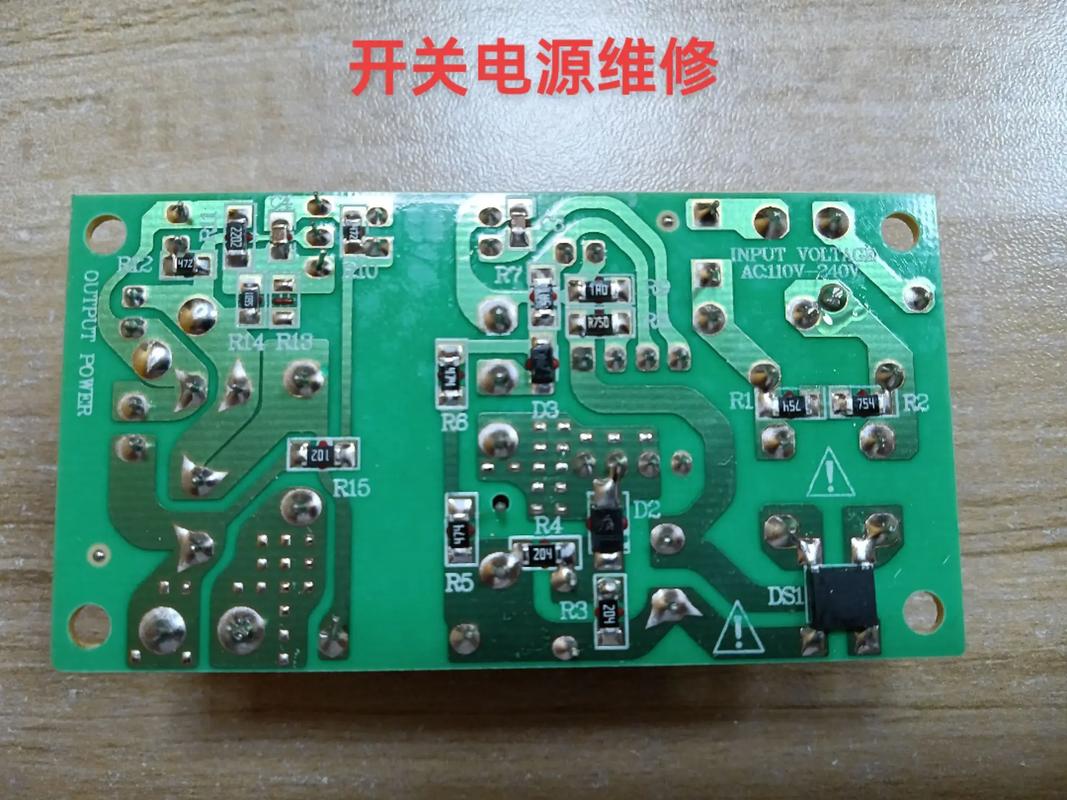

（图片来源网络，侵删）

安全准备与初步检查

电流过大可能是短路或元件参数异常导致,需按以下步骤排查：

输入级检查：
- 用万用表电阻档测量输入端（AC/DC）对地电阻，正常值应大于数kΩ（阻值过低说明输入级短路）。
- 检查整流桥、滤波电容（如电解电容是否击穿）、PFC电路（若存在）的开关管（如MOSFET）是否击穿。
- 常见故障点：整流桥二极管短路、滤波电容漏电或爆炸、PFC开关管栅极-源极击穿。
PWM控制电路检查：
- 测量PWM控制器（如UC384X、TL494等）的供电电压、反馈引脚电压是否正常。
- 检查电流检测电阻（通常为小阻值精密电阻，如0.1Ω~0.5Ω）是否阻值变大或开路，导致电流采样异常。
- 故障案例：某电源板电流过大，实测电流检测电阻阻值从0.22Ω变为0.5Ω,更换后恢复正常。
输出级检查：

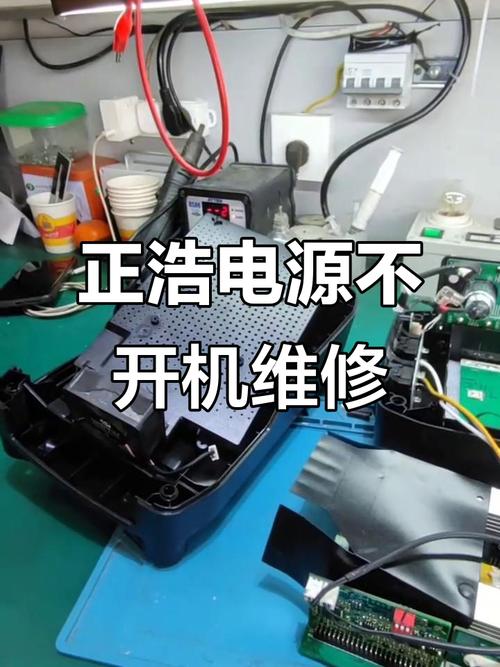

（图片来源网络，侵删）
- 断开负载，测量输出端对地电阻，排除负载短路问题。
- 检查输出整流二极管（如肖特基二极管）是否击穿，滤波电容是否漏电。
- 表格：输出级常见故障及检测方法
  | 元件 | 故障现象 | 检测方法（万用表） |
  |---------------|------------------------|----------------------------------|
  | 整流二极管 | 击穿短路 | 二极管档正向导通、反向截止 |
  | 滤波电容 | 漏电或容量下降 | 电容档测容量，电阻档测漏电阻值 |
  | 输出电感 | 匝间短路 | 电感档测电感值，异常偏小 |

此类问题多为开路或控制信号异常导致：

供电回路检查：
- 检查交流输入是否正常（如保险管、开关是否接触良好）。
- 测量变压器初级、次级绕组阻值，判断是否开路（初级绕组阻值通常为几Ω~几十Ω，次级更低）。
- 重点检查：变压器引脚虚焊、绕组烧断、辅助供电绕组（给PWM控制器供电）开路。
PWM控制器与驱动电路：
- 测量PWM控制器各引脚电压，如VCC、反馈引脚（如FB）、使能引脚（EN）是否正常。
- 检查驱动三极管或MOSFET是否损坏，以及驱动信号波形（示波器观察是否振荡）。
- 故障案例：某电源板无电流输出，发现PWM控制器VCC引脚电压为0V，辅助供电绕组串联的二极管开路,更换后恢复。
反馈电路检查：

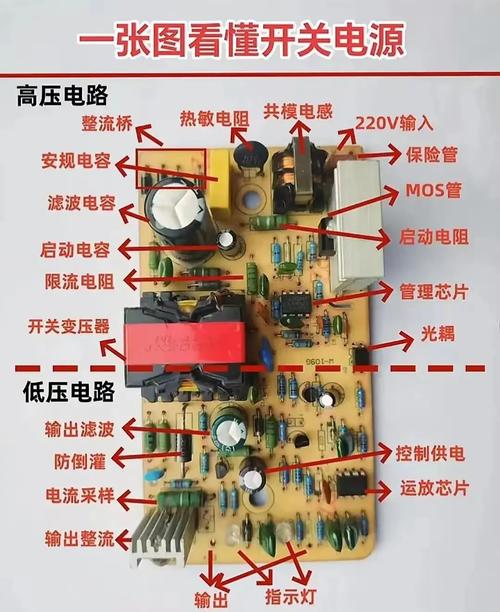

（图片来源网络，侵删）
- 光耦（如PC817）是否失效（用万用表二极管档测发射极-集电极是否漏电）。
- 稳压反馈电阻（如TL431周边电阻）是否变值，导致输出电压异常偏低。

电流波动通常由接触不良、元件性能下降或干扰引起：

虚焊与接触不良：
- 对可疑焊点（如变压器引脚、功率管引脚）进行补焊，使用放大镜观察裂纹。
- 检查插件元件（如电容、电阻）是否松动,可用手轻压元件观察电流变化。
元件老化与干扰：
- 更换老化元件（如电解电容、PWM控制器）。
- 检查散热风扇是否运转正常，避免过热导致参数漂移。
- 用示波器观察开关波形，若存在高频毛刺，可能是滤波不良（如X电容、Y电容失效）。

更换元件要求：
- 功率元件（如MOSFET、整流桥）需选用相同参数或更高耐压/电流型号。
- 精密电阻（如电流检测电阻）阻值误差需小于1%，电解电容需耐压匹配且温度等级满足要求（如105℃）。
调试步骤：
- 空载测试时，需接假负载（如灯泡或电子负载），防止空载电压过高损坏元件。
- 调整反馈电路电位器时，需缓慢调节,同时监测输出电流电压。
