电饭锅作为现代家庭不可或缺的厨房电器,其核心功能依赖于稳定可靠的电路系统，当电饭锅出现不加热、保温异常、指示灯不亮等故障时，往往与电路问题直接相关，通过观看专业的电饭锅电路维修视频教程，维修人员可以直观地学习电路原理、故障判断方法和实操技巧，从而快速定位并解决故障，以下将从电路基础、常见故障、维修流程及注意事项等方面，结合视频教程的核心内容进行详细阐述。
电饭锅电路基础与核心部件
电饭锅的电路系统主要由电源模块、加热模块、控制模块和保护模块四部分组成，各部件协同工作以实现煮饭、保温等功能。
电源模块
电源模块是电路的“入口”，主要包括电源线、保险管（熔断器）、电源开关和变压器（部分老式机型），保险管作为过流保护元件，当电路中电流异常时会熔断，避免故障扩大，视频教程通常会先强调保险管的检测方法：使用万用表电阻档，两端阻值应为0Ω（导通），若阻值无穷大则已熔断，需更换同规格保险管（常见规格为2A~5A），电源线则需检查内部芯线是否断裂，可通过万用表蜂鸣档测试两端导通性。
加热模块
加热模块的核心是加热盘（发热盘），其结构为铝合金底盘内置电热管，通过底盘表面传递热量，视频教程中会演示测量加热盘的阻值：正常情况下，功率500W~700W的电饭锅，加热盘阻值约为70Ω~100Ω（阻值=电压²/功率，如220V电压下，500W功率对应阻值约96.8Ω），若阻值无穷大或远低于正常值，说明电热管开路或短路，需更换加热盘。
控制模块
控制模块是电饭锅的“大脑”，主要由机械式磁钢温控器或电子式微控制器（MCU）组成，机械式电饭锅通过磁钢温控器实现温度控制：当锅内温度达到103℃（米饭煮熟）时，磁钢失去磁性，使触点断开停止加热；温度下降至70℃左右时，磁钢恢复磁性，触点接通进入保温状态，视频教程会重点演示磁钢温控器的检测：手动按压杠杆，听“咔哒”声判断机械结构是否卡死；用万用表测量触点导通性，常温下应导通，加热后断开。

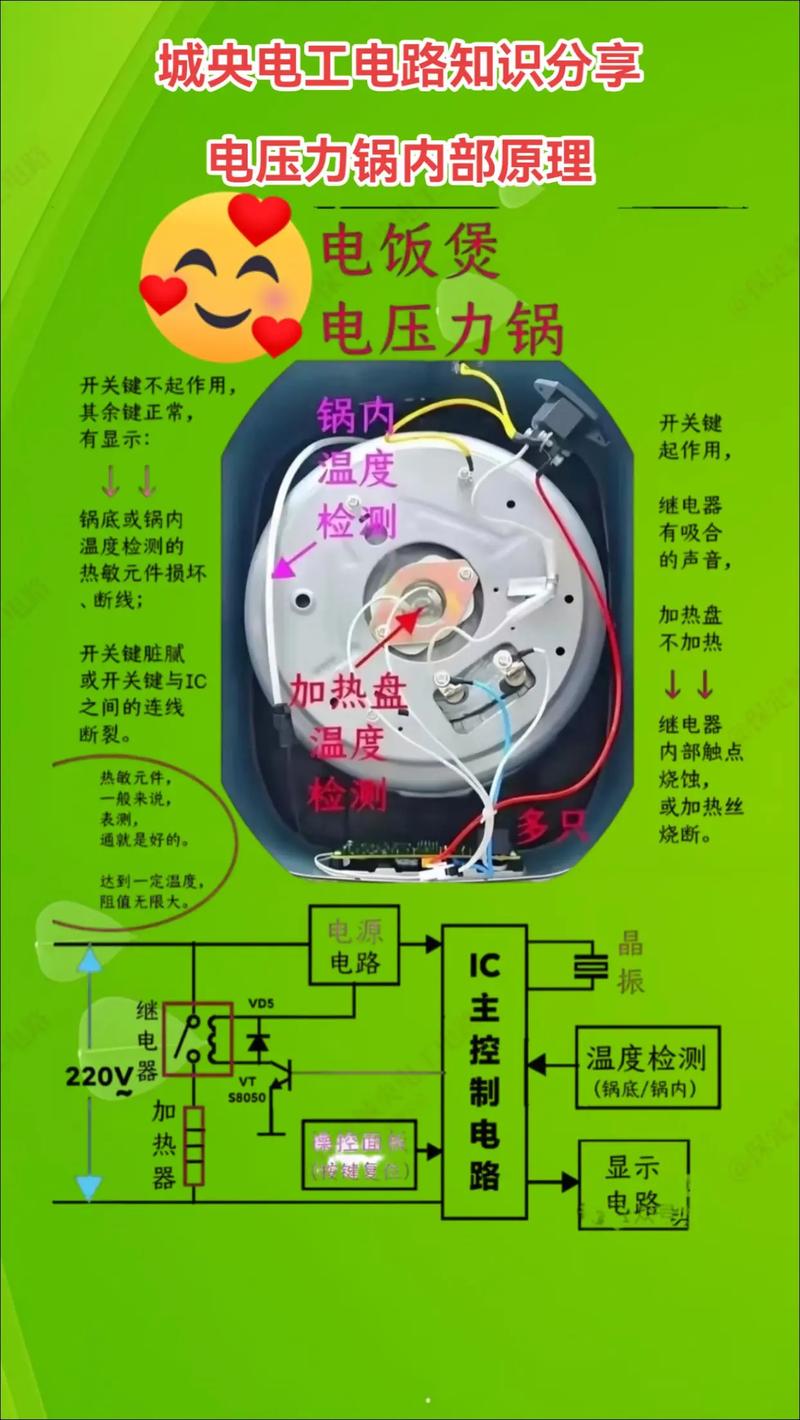

电子式电饭锅则通过MCU、温度传感器（热敏电阻）、继电器等实现智能控制，视频教程会指导检测温度传感器：常温下（25℃），NTC热敏电阻阻值约为10kΩ（具体值以型号为准），若阻值异常或无变化，需更换传感器，继电器则需检测其线圈阻值（通常为几百欧姆）及触点通断情况，判断是否损坏。
保护模块
保护模块包括过热保护器（热断路器）和防干烧装置，过热保护器通常安装在加热盘附近，当温度异常升高（如温控器失灵）时自动断开电路，起到二次保护作用，视频教程会演示其检测方法：常温下阻值为0Ω，若阻值无穷大则已损坏，需更换。
常见故障分析与维修流程（视频教程核心演示内容）
电饭锅电路故障需遵循“先断电、再检测、后维修”的原则，通过观察法、万用表测量法逐步排查，以下为视频教程中重点演示的典型故障维修流程：
插电后无反应，指示灯不亮
可能原因：电源线断路、保险管熔断、电源开关损坏。
维修流程（视频演示步骤）：
- 断电操作：拔下电源插头，确保安全。
- 检测电源线：用万用表蜂鸣档测量电源线插头两端L（火线）、N（零线）与插头内部接线端子的导通性，若某端不导通，说明电源线内部芯线断裂，需更换电源线。
- 检测保险管：打开电饭锅底盖，找到保险管（通常位于电源输入端），用万用表电阻档测量两端阻值，若阻值无穷大，说明保险管熔断，需更换同规格保险管（注意：更换前需排查熔断原因，避免短路故障未排除导致再次熔断）。
- 检测电源开关：若保险管正常，拆下电源开关，用万用表测量开关两端导通性，按下开关时应导通，松开时断开；若始终不导通或无法复位，需更换电源开关。
加热盘不加热，但指示灯亮
可能原因：加热盘开路、温控器触点接触不良、继电器损坏（电子式）。
维修流程（视频演示步骤）：

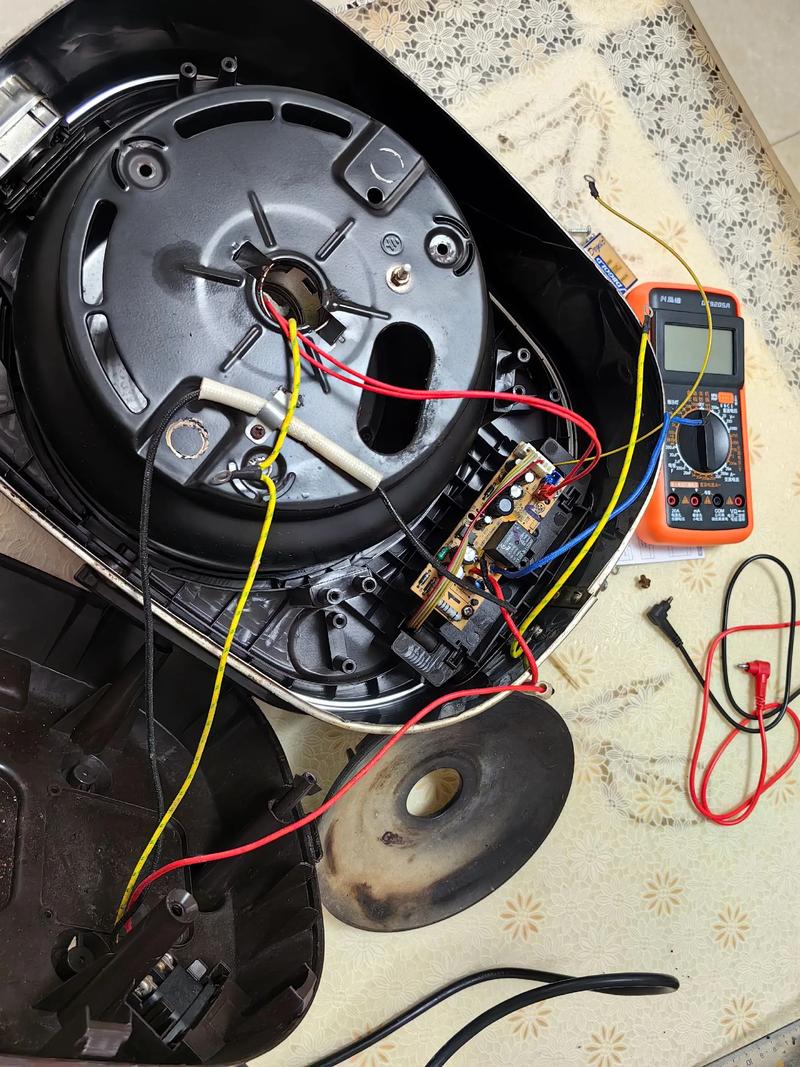

- 检测加热盘：断电后，用万用表电阻档测量加热盘两接线端子阻值，若阻值无穷大或异常，说明加热盘损坏，需更换同型号加热盘（注意：加热盘功率需匹配，否则影响加热效果）。
- 检测机械式温控器：拆下温控器，常温下测量触点导通性；若导通，但加热后仍不断开，需用酒精清洗触点氧化层或更换温控器。

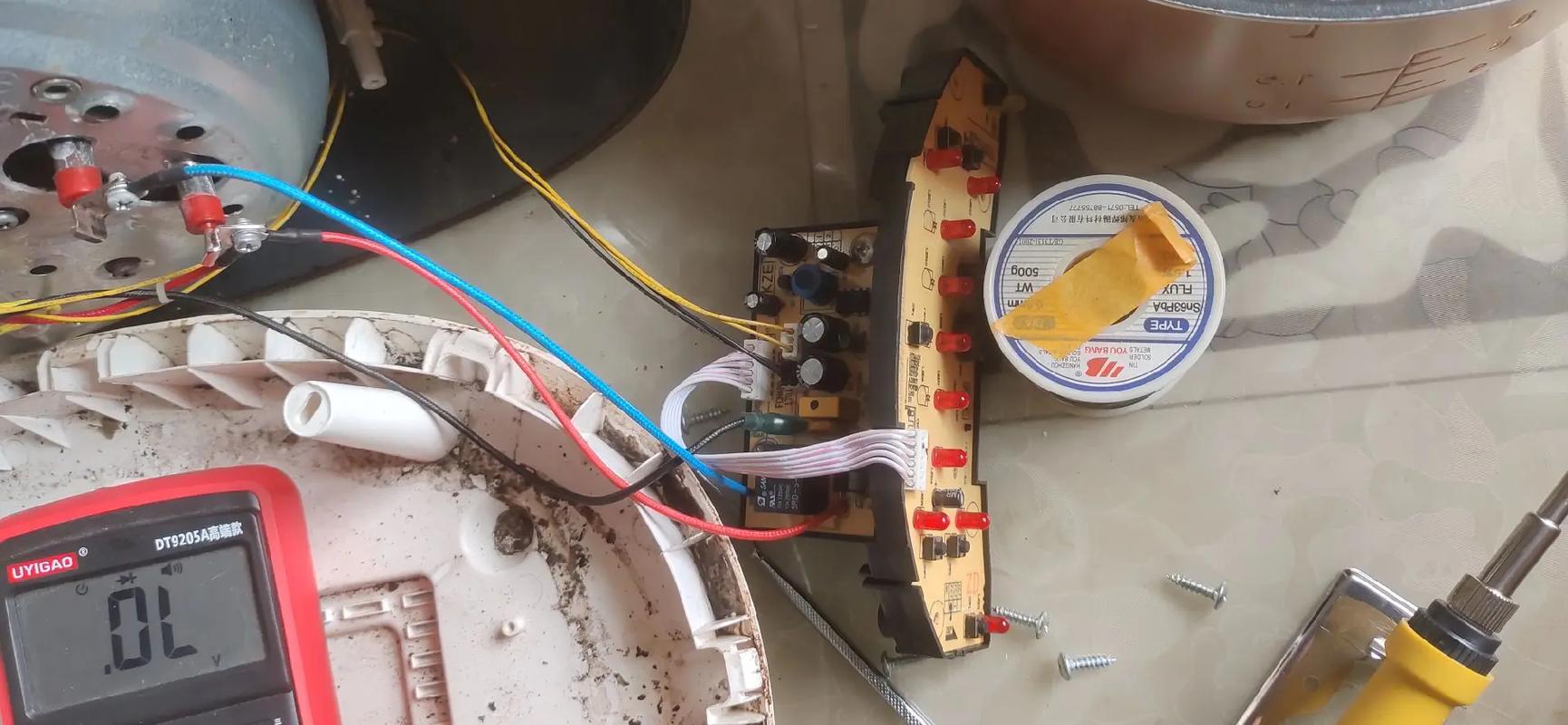

- 检测电子式继电器：对于电子式电饭锅，检测MCU输出的控制信号是否正常，继电器线圈是否有电压，若线圈无电压但MCU有输出，说明继电器损坏，需更换继电器模块。
保温功能失效，煮饭后持续加热或停止加热
可能原因：保温加热器损坏、温控器保温触点异常、电子式保温电路故障。
维修流程（视频演示步骤）：
- 检测保温加热器：保温加热器通常为小功率电阻（约20W~50W），阻值约为1kΩ~2kΩ，用万用表测量阻值，若异常需更换。
- 检测温控器：机械式电饭锅需检测温控器保温触点是否粘连或接触不良，可通过反复按压杠杆并测量触点通断判断。
- 电子式电路检测：检查保温电路的驱动三极管、电阻等元件是否损坏，重点测量三极管极间电阻是否正常。
维修工具与注意事项
视频教程中会强调维修工具的准备：万用表（必备，推荐带二极管档、蜂鸣档）、螺丝刀（十字、一字）、尖嘴钳、酒精、绝缘胶带等。
注意事项：
- 断电操作：维修前务必拔下电源插头，避免触电风险。
- 元件更换规范：更换保险管、加热盘、温控器等元件时，必须使用与原型号规格一致的产品，尤其是功率、电压参数，防止兼容性问题。
- 电路板维修：若电子式电饭锅MCU或电路板损坏，建议联系专业维修人员或更换主板，非专业人员易导致电路板二次损坏。
- 防水处理：维修后需确保电路部分干燥，避免水分进入导致短路，尤其是加热盘周围的密封胶需检查是否完好。
相关问答FAQs
Q1：电饭锅保险管熔断后，直接更换新的即可吗？
A1：不建议直接更换，保险管熔断通常意味着电路存在过流或短路故障，需先排查原因：检查电源线是否短路、加热盘是否击穿、电容是否漏电等，排除故障后，再更换同规格（电流、尺寸）的保险管，否则可能再次熔断或引发安全事故。
Q2：机械式电饭锅煮饭时夹生饭，可能是哪些电路问题导致的？
A2：机械式电饭锅夹生饭多与加热温度不足或时间不够有关，电路方面需重点检查：①加热盘阻值增大（导致功率下降，加热慢）；②磁钢温控器动作温度异常（未达到103℃即跳断，可拆下温控器用热水测试其动作温度，或更换同规格温控器）；③保温加热器短路（保温加热器若短路，会在煮饭时分流电流，导致主加热盘功率不足，需测量保温加热器阻值判断）。
