充电器电流太小是电子设备使用中常见的问题,可能由多种因素导致，如内部元件老化、线路接触不良、负载能力下降或外部环境干扰等，维修时需遵循安全规范，逐步排查故障点，避免盲目拆解导致二次损坏，以下是详细的维修步骤和解决方案：

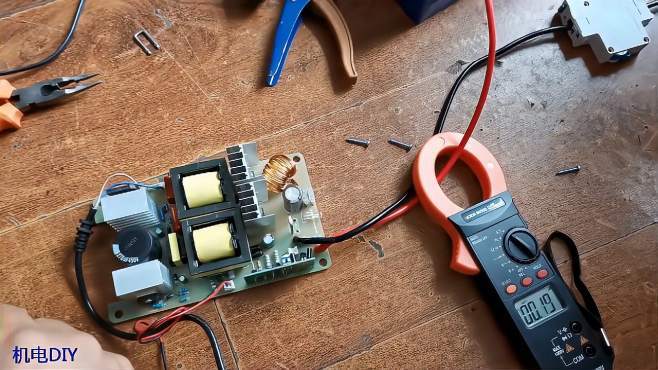

（图片来源网络，侵删）
故障初步排查
在拆解充电器前,需先排除外部因素影响，使用万用表测量充电器输出电压是否正常（如5V、9V、12V等），若电压正常但电流不足，说明内部元件存在故障；若电压偏低，则可能是变压器或整流电路问题，同时检查充电线是否老化、接口是否氧化，这些因素也会导致电流传输效率下降。
拆解与内部检测
安全防护
充电器内部含有高压电容,断电后需用导线短路电容两端放电，避免触电，使用绝缘螺丝刀拆解外壳，注意记录元件位置，防止装复时错误。
关键元件检测
以下是充电器核心元件的检测方法及故障判断：
| 元件名称 | 检测方法 | 故障现象 | 解决方案 |
|---|---|---|---|
| 整流二极管 | 万用表二极管档测量正向导通压降（0.2-0.7V），反向电阻应无穷大 | 正向电阻大或短路 | 更换同型号二极管（如1N4007） |
| 滤波电容 | 电容档测容量是否标称值80%以上，或观察是否鼓包、漏液 | 容量下降或漏电 | 更换同规格电解电容（如16V 470μF） |
| 开关管（MOSFET/三极管） | 三极管档测极间电阻，或在线测量各极电压是否正常 | 击穿或开路 | 更换同型号开关管（如IRF540） |
| PWM控制器 | 测量供电脚电压（如VCC端是否为12-20V），检查输出驱动波形是否正常 | 无驱动信号或供电异常 | 检查周边供电电路或更换芯片 |
| 变压器 | 测量初级、次级线圈电阻，应无短路或断路 | 线圈匝间短路 | 更换或重绕变压器 |
常见故障点分析
- 电容失效：滤波电容容量下降会导致纹波增大，影响输出稳定性，需重点检测。
- 二极管老化：整流二极管正向压降增大时，电能损耗增加，输出电流减小。
- 开关管损坏：开关管性能下降会导致能量转换效率降低，可通过测量DS极或CE极电阻判断。
- PWM控制器异常：控制器无输出时，开关管无法工作，需检查反馈电路（如光耦、TL431）是否正常。
维修操作步骤
- 电容更换：拆下故障电容后，选用耐压值更高、容量相同的电容（如原标16V 470μF，可替换为25V 680μF），注意正负极方向。
- 二极管/开关管更换：使用热风枪或电烙铁拆元件，焊新件时需快速操作，避免周围元件过热，开关管需加装散热片。
- 变压器维修：若次级线圈短路，可尝试拆开外壳，重新缠绕次级绕组（使用0.5mm漆包线绕10-15匝）。
- 电路板补线：因腐蚀或虚焊导致断路时，用细铜线飞线连接，焊接后用绝缘胶带固定。
维修后测试
- 空载测试：接入市电，测量输出电压是否稳定，无波动说明基本正常。
- 负载测试：使用电子负载仪或串联灯泡模拟负载，观察电流是否能达到标称值（如1A、2A），若电流仍偏低，需检查反馈电阻是否变值（通常为精密电阻，如1%精度）。
- 温度测试：连续工作30分钟，外壳温度不应超过60℃，否则需检查散热设计或更换大功率元件。
预防措施
- 避免充电器长期满负荷工作,尽量选择标称功率高于设备需求的充电器。
- 定期清理充电器接口灰尘,防止接触电阻增大。
- 雷雨天气或长时间不用时,拔掉充电器电源，减少元件老化速度。
相关问答FAQs
Q1：充电器电流不足是否可以继续使用？
A：不建议继续使用，电流不足会导致设备充电缓慢、电池发热，甚至可能触发保护机制而无法充电，长期使用可能损坏电池或设备主板，需及时维修或更换。

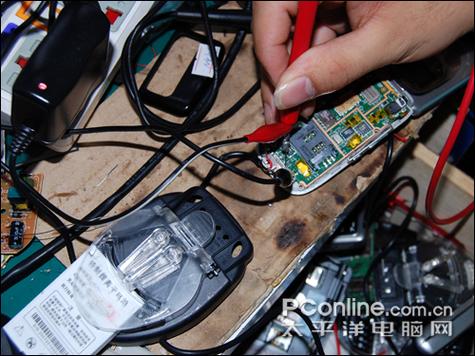

（图片来源网络，侵删）
Q2：维修后的充电器输出电流不稳定怎么办？
A：首先检查滤波电容是否失效，纹波过大可能导致电流波动，其次测量PWM控制器反馈脚电压（如TL431的REF端），若电压异常，需检查分压电阻是否变值或光耦是否损坏，必要时用示波器观察开关波形，调整或更换相关元件。
