冠捷177si电源维修是一项需要细致操作和专业知识的技术工作,该电源作为显示器的核心供电部件，其稳定性直接影响显示器的正常使用，维修前需充分了解电源的工作原理、常见故障现象及排查流程，确保维修过程安全高效，以下从故障分类、维修工具、检修步骤、关键元件检测及注意事项等方面展开详细说明。
（图片来源网络，侵删）
常见故障现象与初步判断
冠捷177si电源的故障通常表现为无输出、输出电压异常、屡烧保险丝、开机无反应等，不同故障现象对应不同的故障范围，初步判断可缩小检修范围。
- 完全无输出：可能是保险丝熔断、初级电路开路或PWM控制芯片异常；
- 输出电压偏低：通常与次级整流滤波元件、反馈电路或负载异常有关；
- 开机瞬间有电压随即消失：多因保护电路启动或负载短路导致。
维修工具与准备工作
- 基础工具：万用表（必备，需具备电压、电阻、二极管档位）、示波器（用于检测PWM波形）、电烙铁（建议30W以上）、吸锡器、焊锡丝、松香助焊剂。
- 安全防护：隔离变压器（用于市电与待修设备隔离，避免触电）、绝缘手套、护目镜。
- 配件准备：同规格保险丝（如T2A/250V）、快速恢复二极管（如FR107）、电解电容（如470μF/25V）、开关管（如K2141）等易损元件。
检修步骤详解
安全断电与初步检测
- 断开电源与显示器的连接,拔下电源板上的所有输出线缆，确保负载完全脱离。
- 使用万用表电阻档检测交流输入端阻值,正常情况下应有几十千欧阻值（因有大容量滤波电容，需先放电），若阻值接近0Ω，说明初级电路存在短路。
保险丝检测与更换
- 保险丝熔断是常见故障,需进一步判断短路原因，若保险丝发黑或熔断，说明初级电路存在严重短路，重点检查整流桥（如GBU410）、滤波电容（如400V/100μF）、开关管（如K2141）是否击穿。
- 检测方法：用万用表二极管档测量开关管D-S极、整流桥交流端是否短路，若短路需更换同型号元件，更换保险丝时严禁用铜丝代替，需使用同规格慢熔保险丝。

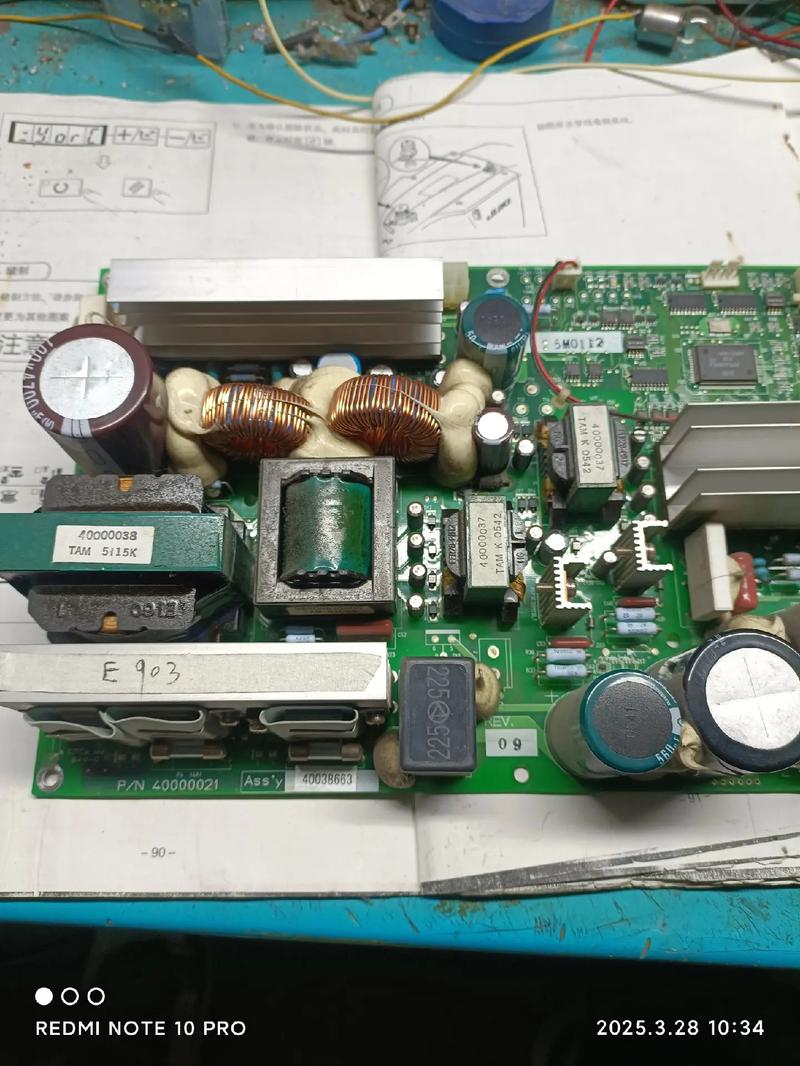

初级电路检测
初级电路主要包括交流输入、整流滤波、PWM振荡及开关变压器部分，若保险丝完好但无输出，需重点检测：
- 整流滤波电路：测量滤波电容两端电压，若无300V左右直流电压，检查整流桥是否开路、限流电阻（如5Ω/5W）是否烧毁。
- PWM振荡电路：检测PWM芯片（如UC3842）供电端（7脚）电压，正常启动电压需高于16V，工作电压约10-15V，若电压异常，检查启动电阻（如100kΩ）、稳压二极管（如18V）是否损坏。
- 开关管检测：用万用表电阻档测量开关管D-S极电阻，正常时应有阻值，若为0Ω则开关管击穿，需同时检查PWM芯片是否因过流损坏。
次级电路检测
次级电路主要包括开关变压器、整流二极管、滤波电容及输出稳压电路，若初级电路正常但输出电压异常，需检测：
- 整流滤波电路：测量输出端滤波电容（如1000μF/16V）两端电压，若无电压或电压偏低，检查整流二极管（如肖特基二极管SR360）是否开路或电容是否失效。
- 稳压反馈电路：检测光耦（如PC817）和稳压芯片（如TL431）是否正常，测量光耦接收端发光二极管两端电压（约1-2V），若电压异常，检查取样电阻（如10kΩ）是否变值。
保护电路检测
电源具备过压、过流保护功能，若保护电路误动作会导致输出异常，重点检测：

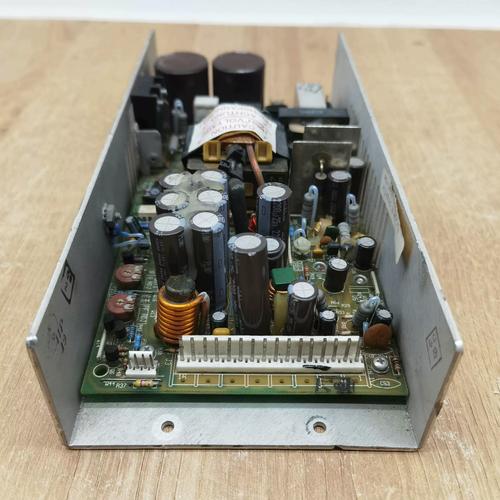

（图片来源网络，侵删）
- 过压保护电路：检查稳压管（如27V）是否击穿，取样电阻是否开路。
- 过流保护电路：检测电流检测电阻（如0.22Ω/1W）是否变值，开关管源极电阻是否损坏。
关键元件代换注意事项
- 电解电容：需选用同容量、同耐压且耐温值（如105℃）不低于原装的电容，正负极不可接反。
- 开关管：需确保耐压（如VDS≥600V）、电流（如IDS≥3A）参数匹配，建议使用原型号或直接代换型号。
- 二极管：整流二极管需选用快速恢复二极管，肖特基二极管用于低压输出端，不可混用。
维修后的测试与安全验证
- 空载测试：接通电源，测量各输出端电压是否正常（如12V、5V），若电压波动大，检查滤波电容是否失效。
- 负载测试：接入假负载（如电阻）进行满载测试，观察电源是否稳定工作，无过热或异响现象。
- 绝缘测试：使用兆欧表测量输入端与输出端、外壳之间的绝缘电阻，应大于10MΩ，确保安全。
相关问答FAQs
Q1：冠捷177si电源开机后风扇不转，但指示灯微亮，可能是什么原因？
A：这种情况通常说明电源部分电路已启动，但功率不足或负载异常，首先检测12V输出电压是否正常，若电压偏低，可能是次级整流二极管性能下降或滤波电容失效；若电压正常但风扇不转，需检查风扇供电线路或风扇本身是否损坏，PWM芯片反馈电路异常也可能导致输出功率不足，需检测光耦和TL431工作状态。
Q2：维修时更换了保险管和开关管，但开机后保险管再次熔断，如何排查？
A：保险管反复熔断说明初级电路仍存在短路，重点检查以下部位：①整流桥是否击穿（用万用表二极管档测量正反向电阻）；②滤波电容是否短路（测两端电阻，正常应有一定充放电过程）；③开关管驱动电路是否异常（如PWM芯片输出端是否持续高电平导致开关管过流）；④开关变压器初级绕组是否匝间短路（测电感值，与正常值对比），若以上均正常，需检查PCB板是否有短路痕迹或虚焊。
