什么是fpga技术：FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种半定制化的集成电路，它允许用户在硬件层面进行编程，以实现特定的数字逻辑功能，与传统的ASIC（专用集成电路）不同，FPGA在出厂后仍可被反复配置和修改，这种灵活性使其在快速原型验证、定制化计算和动态重构等场景中具有独特优势，从技术本质上看，FPGA结合了硬件的并行处理能力和软件的可编程性，通过可配置的逻辑块、输入输出单元和可编程互连资源，构建出用户定制的数字电路系统。
FPGA的核心架构由三大关键部分组成：可配置逻辑块（CLB）、输入输出单元（IOB）和可编程互连资源，CLB是FPGA的基本功能单元，内部包含查找表（LUT）、触发器和多路选择器等组件，LUT本质上是一个小型存储器，通过配置其存储内容可以实现任意组合逻辑功能（如与门、或门、异或门等），而触发器则用于实现时序逻辑功能（如寄存器、计数器等），IOB负责芯片与外部电路的信号连接，支持多种电气标准（如LVCMOS、SSTL、HSTL等），可配置为输入、输出或双向模式，并具备阻抗匹配、电平转换和信号调理等功能，可编程互连资源则由金属导线和开关矩阵组成，负责将CLB和IOB按照用户设计连接起来，形成完整的逻辑电路，现代FPGA通常还包含嵌入式存储块（BRAM）、硬件乘法器（DSP）、时钟管理模块（PLL/DLL）和高速收发器（GTH/GTY）等专用硬件资源，以提升特定场景下的处理效率。
FPGA的设计流程以硬件描述语言（HDL）或高级综合工具（HLS）为核心，主要包括设计输入、功能仿真、综合、布局布线、时序分析和配置下载等步骤，设计阶段，工程师采用Verilog或VHDL等HDL描述电路逻辑，或通过C/C++等高级语言使用HLS工具生成硬件逻辑，功能仿真用于验证设计逻辑的正确性，不涉及硬件资源分配，综合工具将HDL代码转换为逻辑门级网表，并根据FPGA的资源库进行优化，布局布线阶段，工具将网表映射到FPGA的物理资源上，确定CLB、IOB和互连资源的具体位置，时序分析通过静态时序分析（STA）检查电路是否满足时序约束（如时钟频率、建立时间、保持时间等），确保设计在目标频率下稳定工作，通过JTAG或专用配置芯片将生成的比特流文件下载到FPGA中，完成硬件配置，值得注意的是，FPGA的配置是非易失性的（基于SRAM工艺的FPGA需配置芯片上电加载），支持多次擦写和动态重构，可在系统运行时修改部分逻辑功能。
FPGA的技术优势主要体现在灵活性、并行性和高性能三个方面，灵活性方面，FPGA支持现场编程和快速迭代，设计修改只需更新比特流文件，无需重新制造芯片，开发周期从ASIC的数月缩短至数小时甚至数分钟，特别适合需求多变或小批量定制的场景，并行性方面，FPGA的硬件结构天然支持大规模并行计算，每个CLB可独立执行逻辑运算，且可通过互连资源构建复杂的并行数据通路，相比CPU的冯·诺依曼架构（串行执行指令），在数据处理密集型任务（如信号处理、图像算法）中可提升数十倍甚至上百倍的效率，高性能方面，FPGA结合了专用硬件资源（如BRAM用于高速缓存、DSP用于乘累加运算）和低延迟的硬件执行路径，在实时性要求高的应用（如雷达信号处理、高速通信）中具有不可替代的优势，FPGA还具备低功耗（相比GPU在特定负载下更低）和安全性高（设计逻辑不易被逆向）等特点。

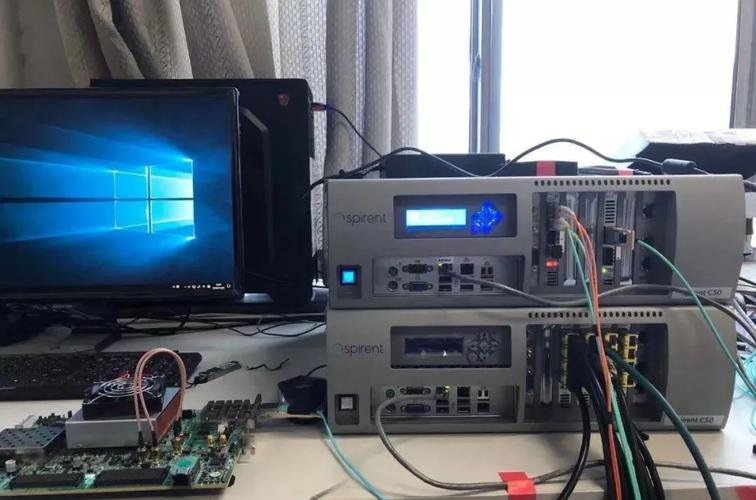

FPGA的应用领域广泛覆盖通信、工业、医疗、国防和消费电子等行业，在通信领域，FPGA用于基站信号处理、光纤通信的OTN（光传送网）设备和软件定义无线电（SDR），实现高速数据调制解调、协议转换和实时加密解密，工业控制中，FPGA作为可编程逻辑控制器（PLC）的核心，支持多轴运动控制、机器视觉和工业总线协议（如EtherCAT、PROFINET）的实时处理，医疗电子领域，FPGA应用于医学影像设备（如MRI、CT）的信号采集与重建，以及便携式监护仪的高精度数据采集，国防军工中，FPGA用于雷达信号处理、电子战系统和加密通信，满足极端环境下的可靠性和实时性要求，近年来，随着云计算和人工智能的发展，FPGA在数据中心加速（如微软Project Catapult）、AI推理芯片（如Xilinx Versal AI Edge）和边缘计算设备中的应用快速增长，成为异构计算的重要组成。
尽管FPGA具有显著优势,但其应用也面临挑战，开发门槛较高是主要瓶颈之一，工程师需掌握硬件描述语言、数字电路设计和FPGA架构知识，相比软件开发更为复杂，设计工具成本方面，主流厂商（如Xilinx、Intel）的EDA工具套件价格昂贵，且高端FPGA芯片单价较高，限制了在成本敏感型场景的普及，FPGA的功耗密度和散热问题在高性能应用中尤为突出，且动态重构过程中的瞬时功耗可能影响系统稳定性，针对这些挑战，行业正在通过降低开发门槛（如基于Python的HLS工具）、优化功耗管理（如异构集成低功耗核）和标准化设计流程（如OpenCL FPGA编程模型）等方式推动FPGA技术的普及。
相关问答FAQs：
-
问：FPGA与CPU、GPU有什么本质区别？
答：CPU采用冯·诺依曼架构，通过指令集串行执行任务，擅长复杂控制和通用计算；GPU基于大规模并行流处理器架构，专为图形渲染和并行计算优化；FPGA则是硬件可重构的并行计算平台，通过直接配置逻辑门实现硬件级并行，延迟更低，灵活性更高，三者本质区别在于：CPU/GPU是固定架构的处理器，而FPGA是用户可定义的“硬件电路”，且支持动态重构。 -
问：FPGA开发是否需要掌握硬件描述语言？
答：传统FPGA开发需要掌握Verilog或VHDL等硬件描述语言，因为这是直接描述硬件逻辑的标准方式，但随着技术发展，高级综合工具（如Xilinx Vitis HLS、Intel OpenCL SDK）允许工程师使用C/C++/Python等高级语言进行设计，工具可自动将其转换为硬件逻辑，降低了开发门槛，但对于高性能或复杂时序设计，仍需结合HDL进行底层优化，因此HDL仍是FPGA开发的核心技能之一。
