电饭锅作为现代家庭厨房中不可或缺的电器,其核心部件之一便是开关电源模块,它负责将市电转换为稳定的低压直流电,为控制电路、加热元件等提供动力,长期使用后,开关电源可能出现故障,如无法通电、输出电压异常、发热严重等,通过观看专业的维修视频,并结合实际操作,往往能有效解决问题,以下将详细阐述电饭锅开关电源维修的相关知识,包括常见故障现象、可能原因、维修步骤及注意事项,并辅以表格形式总结关键信息,最后附上相关问答。

电饭锅开关电源通常由输入滤波电路、整流滤波电路、PWM控制芯片、开关管、变压器、输出整流滤波电路等部分组成,其工作原理是:市电交流电经过输入滤波电路(包括保险丝、压敏电阻、电容等)滤除干扰后,进入整流滤波电路,转换为约300V的直流电;该直流电供给开关管,在PWM控制芯片的驱动下,开关管高频导通与截止,将直流电转换为高频脉冲电压,经变压器变压后,在次级通过输出整流滤波电路(如整流二极管、滤波电容)得到所需的低压直流电(如+5V、+12V等),为各电路模块供电。
当开关电源出现故障时,首先应观察故障现象,常见故障及可能原因如下:
-
完全不通电,指示灯不亮
可能原因:电源线损坏、保险丝熔断、压敏电阻击穿、输入滤波电路开路、开关管完全损坏等。
维修思路:首先检查电源线是否通电,可用万用表电阻档测量,若电源正常,拆开电饭锅,观察保险丝是否熔断,若保险丝熔断,说明后级电路存在短路性故障,需重点检查压敏电阻、整流桥、开关管是否击穿,可用万用表二极管档测量开关管D-S极间电阻,若阻值接近0,则开关管损坏,同时检查PWM控制芯片是否有短路。 -
通电后指示灯亮,但不加热或功能异常
可能原因:输出电压异常(无输出或电压过低/过高)、PWM控制芯片异常、驱动电路故障、变压器次级绕组开路或短路、输出整流二极管损坏、滤波电容失效等。
维修思路:通电后测量输出端电压是否正常,若无输出,检查PWM控制芯片是否起振(可用示波器观察输出脚是否有PWM波形,若无,可检查芯片供电、反馈电路及外围元件),若输出电压偏低,可能是输出整流二极管正向压降增大、滤波电容容量减小或负载过重;若输出电压偏高,则可能是稳压反馈电路故障(如光电耦合器、误差放大器损坏)。
(图片来源网络,侵删) -
工作过程中异响或严重发热
可能原因:变压器磁芯松动、开关管工作频率异常、散热不良、滤波电容漏电等。
维修思路:断电后检查变压器是否松动,可重新紧固,若开关管或变压器严重发热,检查开关管是否工作在放大状态(驱动电路是否正常)、负载是否有短路、滤波电容是否失效(可用万用表电容档测量容量或替换法试验)。
维修电饭锅开关电源时,需准备以下工具:万用表(必备,最好有电容档、二极管档)、示波器(用于观察PWM波形,非必需但有助于精确判断)、电烙铁、吸锡器、焊锡丝、酒精、棉签、绝缘胶带、替换用元件(如保险丝、开关管、整流二极管、滤波电容、PWM芯片等,需根据型号匹配)。
具体维修步骤如下:
-
安全断电与拆机:务必先拔掉电源插头,等待内部电容充分放电(可用万用表测量大容量电容两端电压是否接近0),然后拆除外壳,露出开关电源板。
(图片来源网络,侵删) -

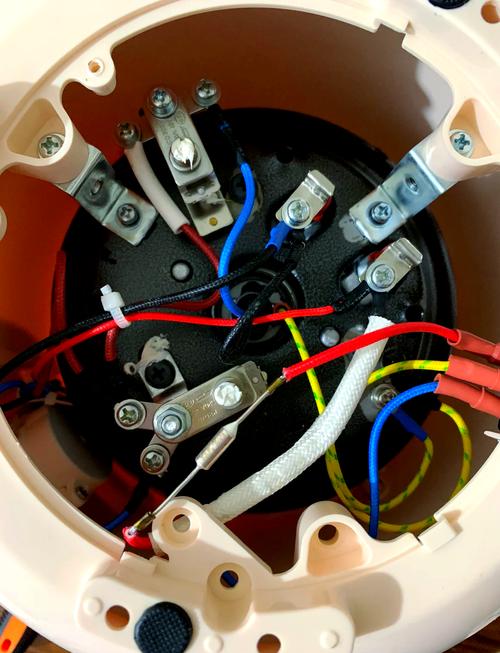

目视检查:仔细观察电路板是否有明显烧黑、鼓包、元件引脚断裂、虚焊等现象,重点检查保险丝、压敏电阻、开关管、整流桥、滤波电容等关键元件。
-
电阻测量初步判断
- 测量输入端电源插头两脚电阻,正常时应有一定阻值(因有滤波电路),若阻值无穷大,可能是保险丝或电源线断路;若阻值接近0,说明输入端存在短路。
- 若保险丝熔断,不可直接更换,需先排除短路故障,用万用表二极管档测量整流桥交流输入端与输出端、开关管D-S极间、压敏电阻两端是否短路,找出短路点并更换损坏元件。
-
电压测量关键点
- 若保险丝完好,通电后测量整流滤波后的300V直流电压是否正常,若无,检查输入滤波电路(如限流电阻是否开路)。
- 测量PWM控制芯片供电脚电压是否正常(通常为12V-18V),若无,检查供电相关电路(如变压器辅助绕组、整流二极管、滤波电容)。
- 测量输出端电压是否正常,若异常,根据前述可能原因逐一排查。
-
波形测量(若有示波器)
- 测量PWM控制芯片输出脚(驱动开关管脚)是否有PWM波形,若无,检查芯片振荡电路、反馈电路、使能端等。
- 测量变压器初级绕组应有脉冲电压,次级绕组应有对应脉冲电压经整流滤波后的直流电压。
-
元件替换与焊接
- 对于怀疑损坏的元件(如滤波电容、整流二极管、PWM芯片、开关管等),可用替换法试验,替换时注意型号、参数匹配。
- 焊接元件时,确保焊点牢固、光滑,避免虚焊、短路,焊接场效应管等静电敏感元件时,需注意防静电。
-
测试与组装
- 修复后,先不装外壳,通电测试,观察输出电压是否稳定,有无异响、冒烟等现象。
- 确认正常后,断电,装好外壳,进行功能测试。
以下是开关电源维修中常见元件故障特点及检测方法的简要总结:
| 元件名称 | 常见故障现象 | 检测方法 |
|---|---|---|
| 保险丝 | 熔断、开路 | 目视观察,万用表电阻档测量通断,若熔断,需查后级短路故障。 |
| 压敏电阻 | 击穿短路 | 万用表电阻档测量,正常时高阻,击穿时阻值很小或接近0。 |
| 整流桥 | 开路、短路 | 万用表二极管档测量各 PN 结正向电阻应较小,反向电阻应很大,否则损坏。 |
| 开关管 (MOSFET) | 击穿短路、开路 | 万用表二极管档测量 D-S、G-S、G-D 极间电阻,击穿时 D-S 极间电阻接近0。 |
| 滤波电容 (输入) | 容量减小、漏电、鼓包、爆浆 | 万用表电容档测容量,或替换法试验;目视观察是否有鼓包、漏液。 |
| PWM 控制芯片 | 不起振、损坏 | 测量供电脚电压、输出脚 PWM 波形(示波器),替换法试验。 |
| 输出整流二极管 | 开路、击穿、正向压降增大 | 万用表二极管档测量,正向电阻应较小,反向电阻应很大;正向压降约 0.5-0.7V。 |
| 输出滤波电容 | 容量减小、漏电 | 万用表电容档测容量,或替换法试验。 |
在维修过程中,需特别注意以下事项:
- 安全第一:务必断电操作,防止触电,大容量电容需放电。
- 防静电:焊接 MOSFET 等静电敏感元件时,确保电烙铁接地或使用防烙铁台。
- 元件匹配:替换元件时,其型号、参数(如耐压、容量、电流)应尽量原装或等效,避免引发二次故障。
- 谨慎操作:对于不熟悉的电路,不要盲目改动,先测量分析再动手。
- 记录过程:维修过程中可记录关键点电压、波形,便于总结和后续参考。
对于初学者而言,观看“电饭锅开关电源维修视频”是非常有效的学习途径,视频可以直观展示故障现象、元件位置、测量方法、焊接技巧等,帮助理解理论知识和实际操作的结合点,观看视频时,应重点关注:
- 故障诊断流程:视频如何从现象到原因,逐步排查。
- 关键点测量:如何使用万用表、示波器测量关键电压、电流、波形。
- 元件识别与代换:如何识别不同型号元件,以及代换时的注意事项。
- 焊接技巧:如何拆焊、焊接贴片元件、大功率元件等。
- 安全防护:视频中强调的安全操作规范。
通过理论学习与视频观摩相结合,再辅以实际操作练习,逐步掌握电饭锅开关电源的维修技能,维修时保持耐心和细致,遇到疑难问题可查阅相关资料或寻求专业人士帮助。
相关问答FAQs
问:电饭锅开关电源维修时,如果更换了保险丝后又立即熔断,该怎么办?
答:更换保险丝后又立即熔断,说明电路中存在严重的短路性故障,此时应重点检查以下部位:1)压敏电阻是否击穿短路;2)整流桥(全桥或半桥)是否有二极管击穿;3)开关管(MOSFET或IGBT)的D-S极间是否击穿短路;4)输入滤波电容是否严重漏电或击穿,可用万用表二极管档逐一测量上述元件的阻值,找出短路点并更换损坏元件,在确认所有短路故障排除后,方可再次更换保险丝通电测试。
问:电饭锅开关电源输出电压偏低,但负载正常,可能是什么原因导致的?
答:输出电压偏低且负载正常,通常与开关电源的稳压反馈电路、输出整流滤波电路或PWM控制芯片有关,可能原因包括:1)输出整流二极管正向压降增大或性能不良,导致损耗增加;2)输出滤波电容容量减小或失效,无法有效滤波,使输出纹波增大,实际电压降低;3)稳压反馈电路故障,如光电耦合器性能不良、误差放大器(如TL431)损坏或其外围电阻、电容变值,导致PWM控制芯片误判,降低占空比;4)PWM控制芯片性能异常,无法正常调节输出电压,可先测量输出端电压纹波,若纹波大,检查滤波电容;若纹波正常,重点检查反馈电路相关元件,必要时可用替换法逐一排查。
